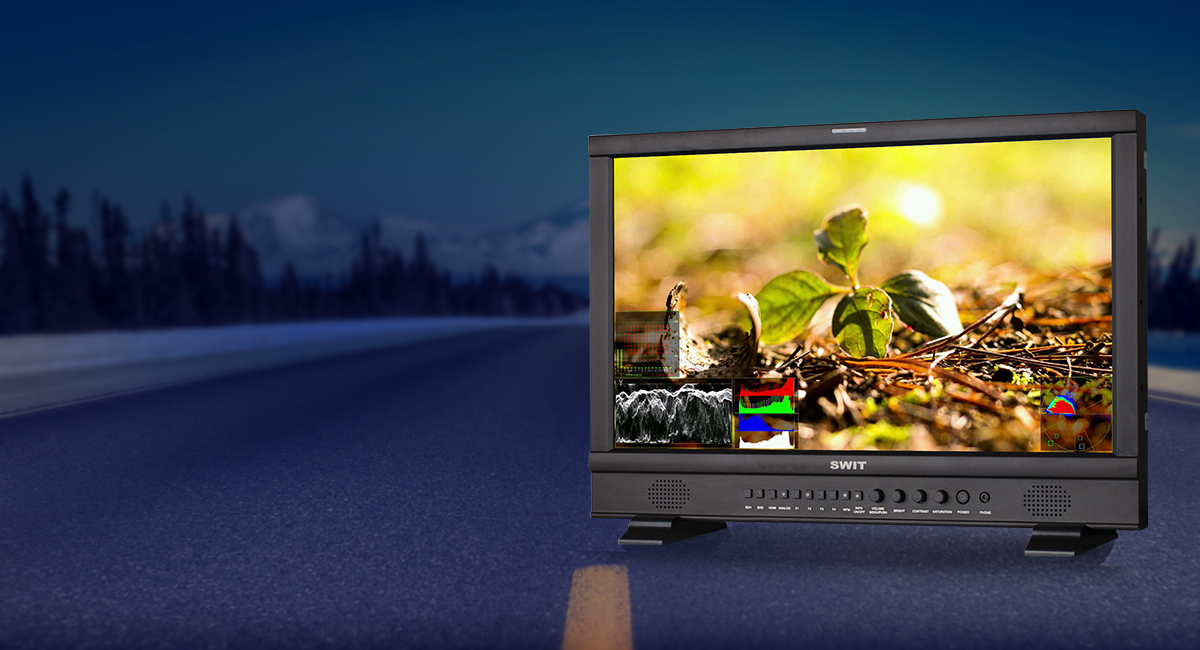

Monitor S-1223F to 21,5-calowy panel LCD IPS o rozdzielczości Full HD 1920×1080 i podświetleniu LED, z szerokim kątem widzenia 178°. Posiada wzorce asystenta analizy wideo, wyświetlacz mierników audio, UMD i Text-Tally protokołu TSL 3.1/4.0. Użytkownicy mogą kalibrować kolory za pomocą 3DLUT i aktualizować oprogramowanie sprzętowe przez port USB.
Streszczenie:
- 21,5-calowy panel LCD o rozdzielczości 1920×1080
- Obsługa sygnałów 2K/3G/HD/SD-SDI(x2) oraz HDMI
- Monitorowanie Y/Pb/Pr, VGA i CVBS
- Kalibracja kolorów dzięki 3DLUT 17x17x17 oraz wbudowanym wielokrotnym De-log 3DLUTs
- Możliwość przesyłania LUT użytkownika przez USB
- 16-kanałowe wbudowane mierniki audio z alertem i możliwość wyboru dwóch kanałów do wyjścia
- Przebieg Y/Cb/Cr/R/G/B oraz pojedyncza linia, zakres wektorowy oraz histogram R/G/B/Y
- Asystent ustawiania maksymalnej ostrości z przełącznikiem czerwonym/niebieskim
- Obsługa AFD, kodu czasowego oraz opóźnienia H/V
- TSL UMD i wyświetlacz tekstowy TALLY
- Znacznik bezpieczeństwa w formatach 4:3/13:9/14:9/15:9/1,85:1/2,35:1
- Możliwość ustawienia fałszywego koloru, R/G/B/Mono, pasków zebry oraz wewnętrznego paska kolorów

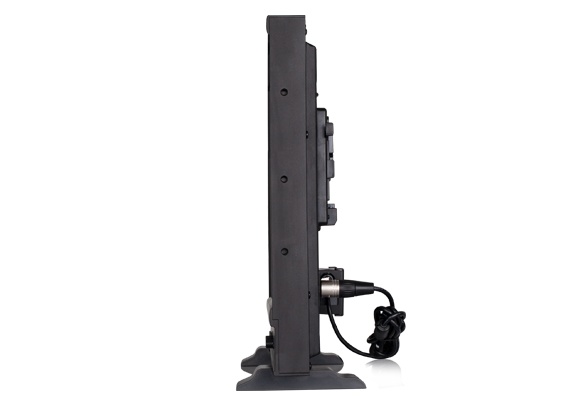

- Opcjonalna płytka akumulatorowa V-mount / Gold mount
- Możliwość aktualizacji oprogramowania przez USB

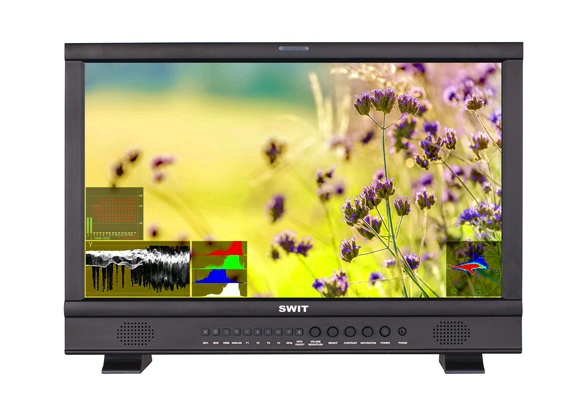

Posiada 21,5-calowy panel LCD IPS:
Monitor S-1223F posiada 21,5-calowy panel LCD IPS (In-Plane Switching) o rozdzielczości Full HD 1920×1080 i podświetleniu LED, zapewniającym kontrast 1000:1 dla dokładnego odwzorowania kolorów. Kąt widzenia wynosi poziomo i pionowo 178°.

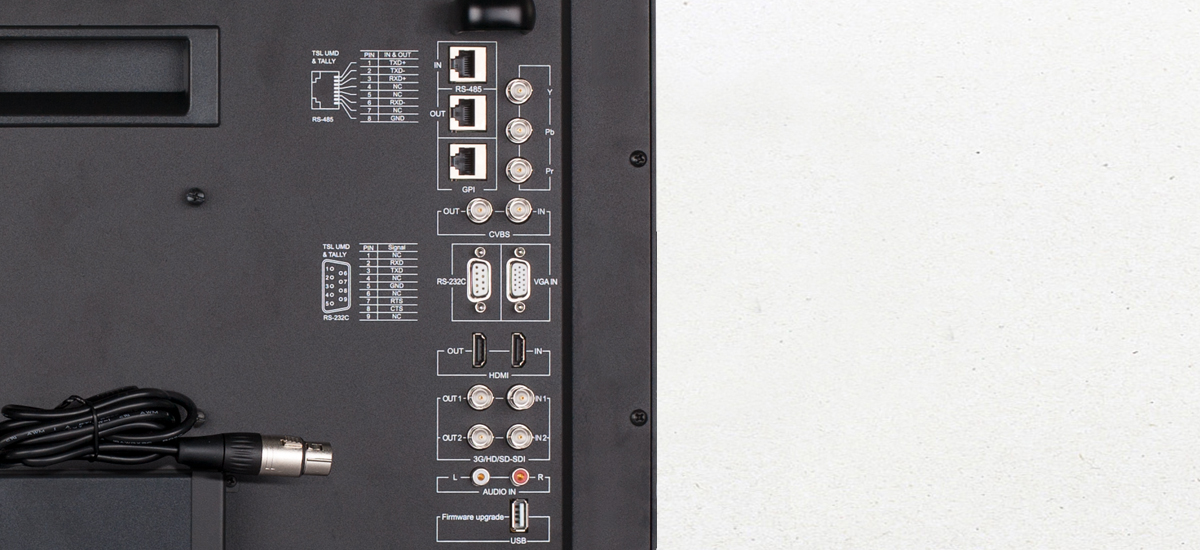

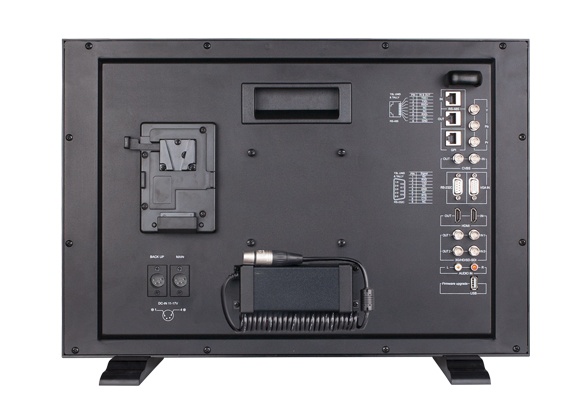

Wieloformatowe wejście/wyjście:
S-1223F obsługuje:
Wejście 2K/3G/HD/SD-SDI×2
Pętla 2K/3G/HD/SD-SDI ×2
Wejście HDMI ×1
Pętla HDMI×1
Wejście YUV × 1
Wejście VGA ×1
Wejście CVBS × 1
Pętla CVBS × 1
Wejście RS485 UMD×1
Wyjście RS485 UMD × 1
Wejście RS232C UMD × 1
Wejście RS485 GPI × 1
Analogowe wejście audio L/R×1

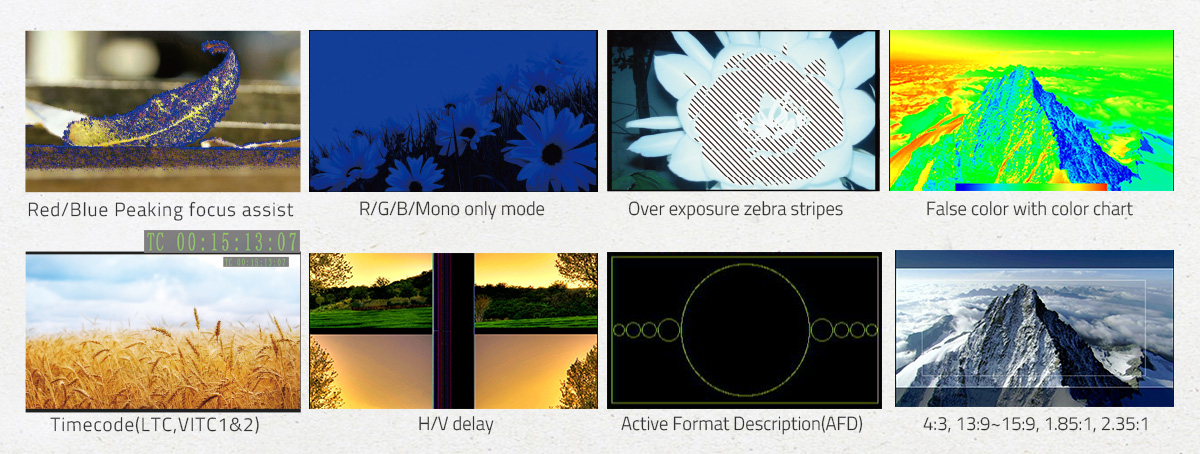

Peaking, tylko R/G/B/Mono, Zebra, fałszywy kolor:
Kod czasowy, opóźnienie H/V, AFD, znaczniki skali

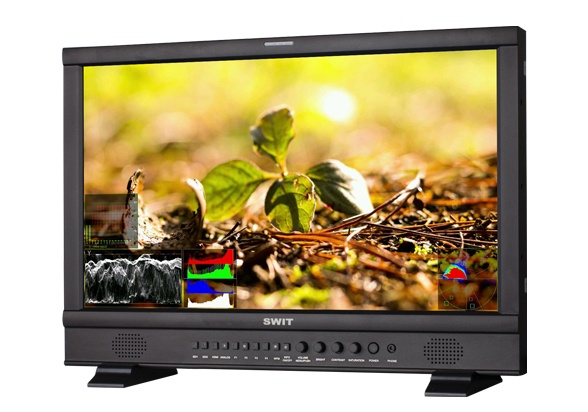

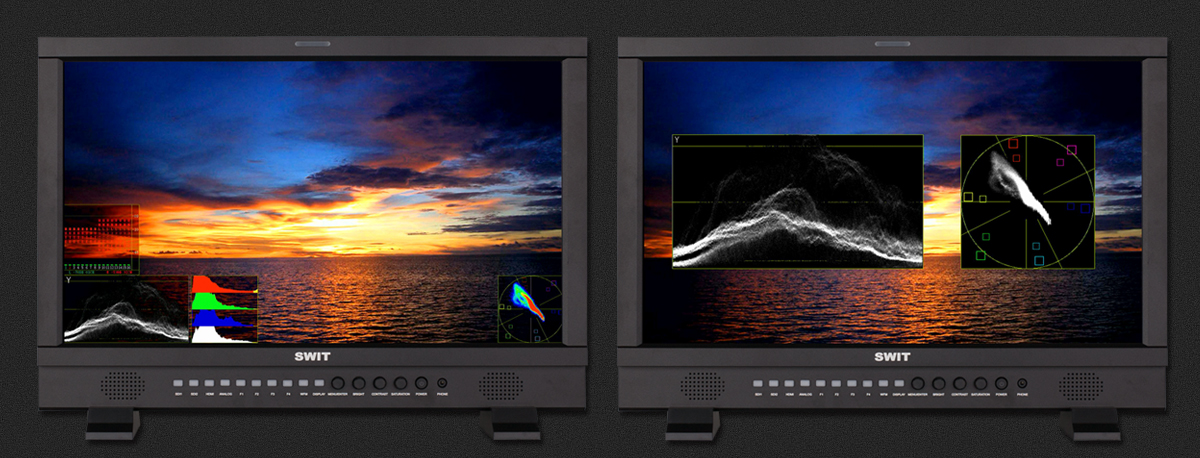

Asystent analizy:
Urządzenie obsługuje wzorce asystenta analizy wideo, takie jak kształt fali (Y/Pb/Pr/R/G/B), zakres wektorowy, histogram (R/G/B/Y), umożliwiając konwersję informacji o cyfrowej jakości wideo (np. jasność, kolor, nasycenie) do różnych wzorów. Wzory te można włączać/wyłączać indywidualnie, wybrać ich pozycję wyświetlania (góra/dół/lewo/prawo), rozmiar, kolor i przezroczystość.

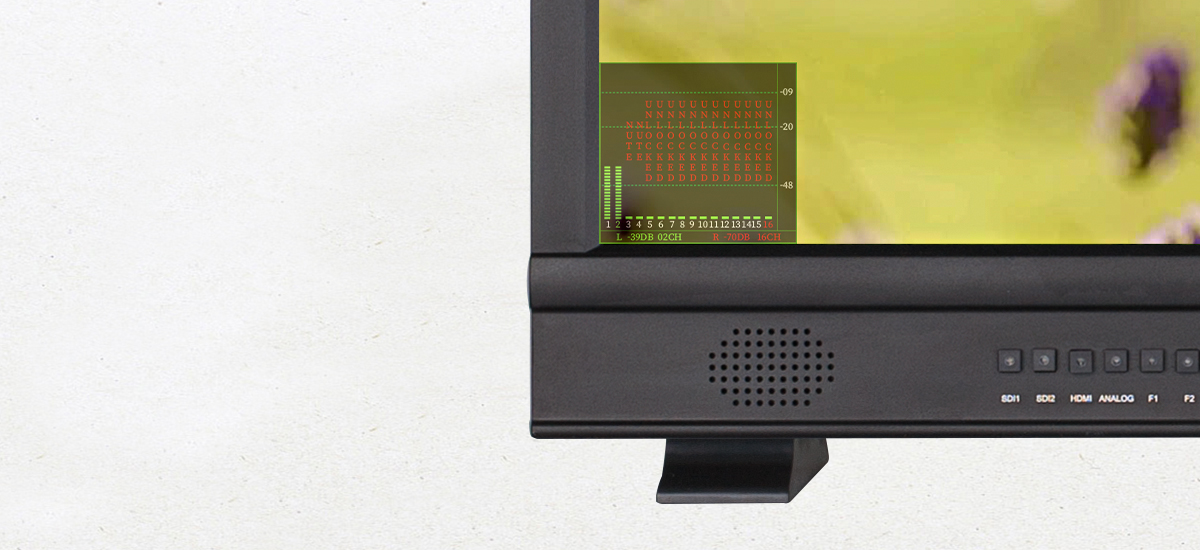

Wbudowany monitoring dźwięku:
Monitor S-1223F wyposażony jest w wbudowany wyświetlacz mierników audio SDI-16ch i HDMI-8ch, z informacjami o alarmach dotyczących nieprawidłowego dźwięku. Użytkownicy mogą wybrać dowolny 2-kanałowy dźwięk do wyjścia przez gniazdo 3,5 mm lub głośniki. Pozycja wzorca miernika audio może być wybrana spośród góry/dole/lewej/prawej, a można wyświetlić tylko 2 kanały, 8 kanałów lub pełne 16 kanałów. Monitor oferuje również opcję wyboru znaczników skali, informacji o alertach i przezroczystości wzoru miernika audio.

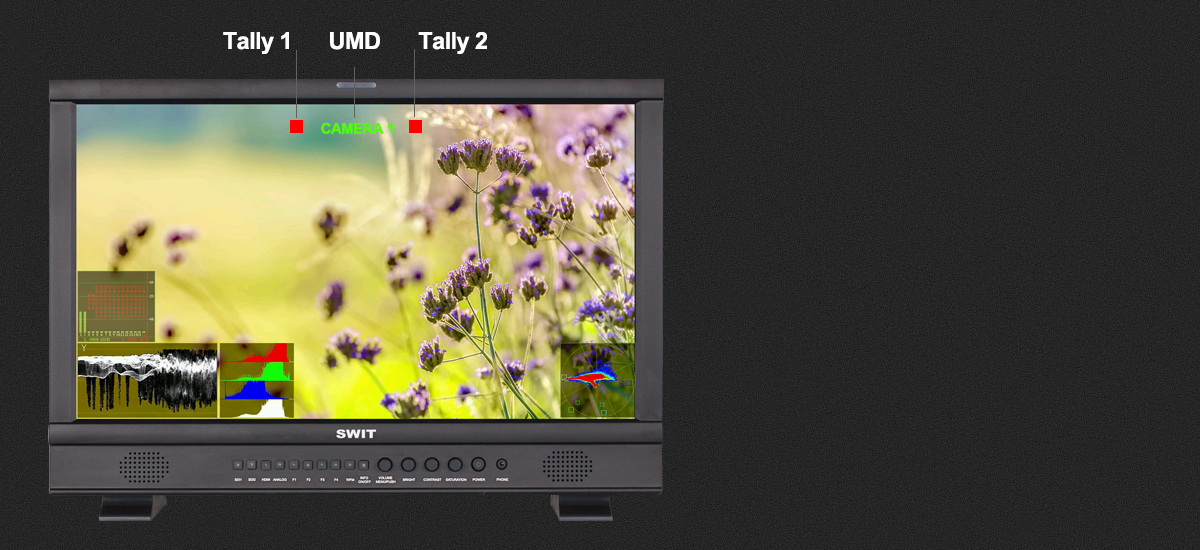

Wyświetlacz UMD:
S-1223F obsługuje wyświetlacz UMD i Text-Tally protokołu TSL 3.1/4.0, z wyborem adresu TSL 1-126 i wyświetlanymi maksymalnie 8 literami. Wejścia UMD są dostępne przez port RS485 lub RS232C, a wyjścia przez port RS485.

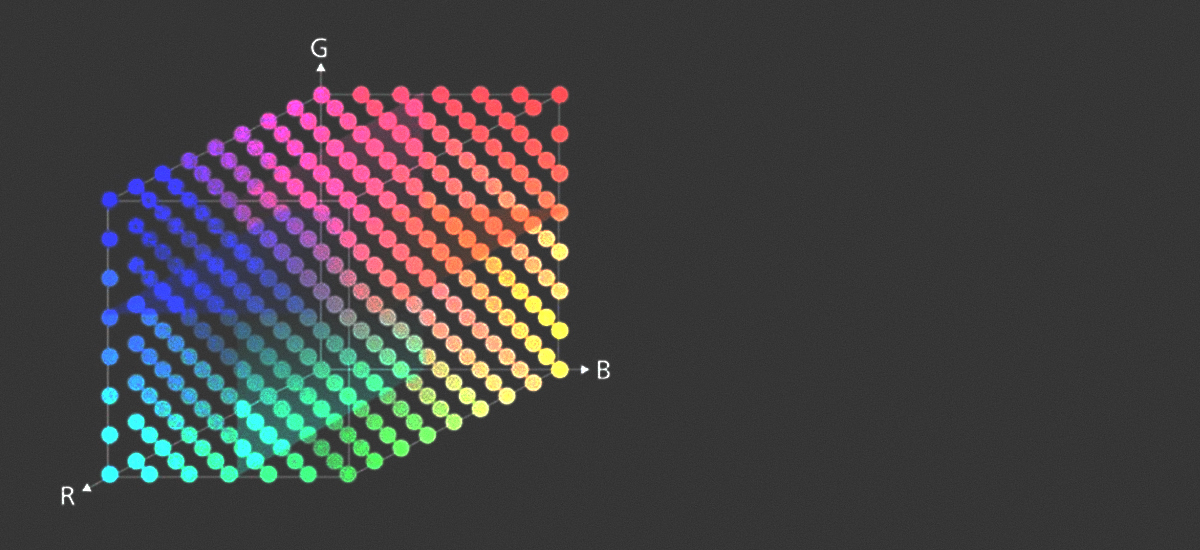

Kalibracja kolorów:
Monitor umożliwia dokładną kalibrację kolorów za pomocą 17x17x17 3DLUT. Użytkownicy mogą wykorzystać profesjonalny analizator kolorów (np. KONICA MINOLTA CA310) i oprogramowanie do kalibracji 3DLUT (np. SpectralCal CalMAN5), aby zmierzyć i wygenerować plik kostki 3DLUT, który można przesłać na monitor za pomocą pamięci USB. Monitor zawiera również wbudowane dzienniki kamery do tablic LUT konwersji Rec 709, w tym Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm. Użytkownicy mogą zaimportować własne 3DLUT na monitor za pomocą pamięci USB.

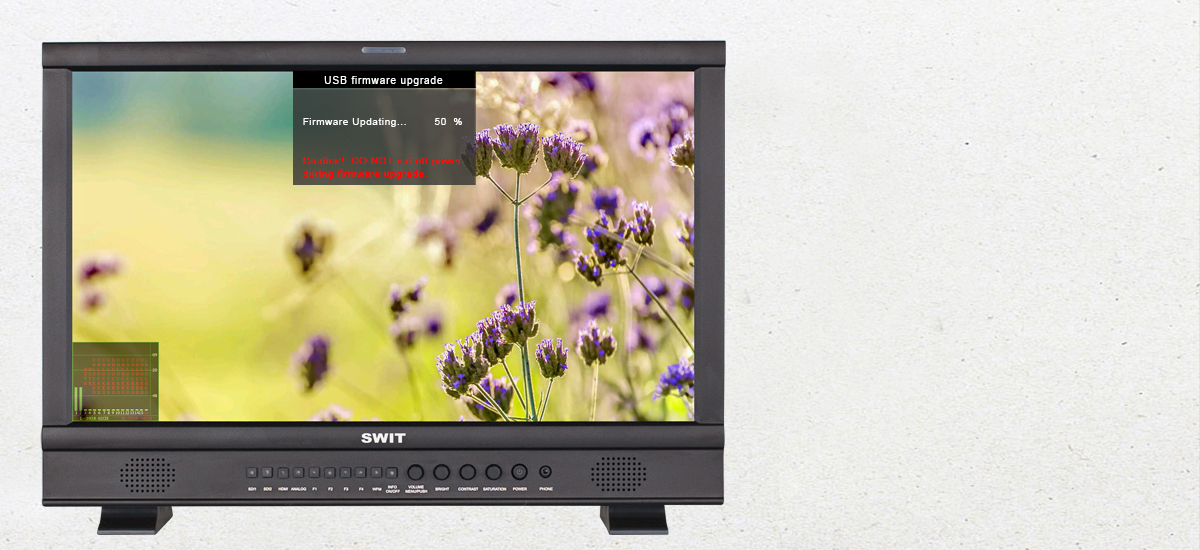

Aktualizacja oprogramowania USB:
S-1223F zapewnia standardowy port USB do aktualizacji oprogramowania sprzętowego. Użytkownicy mogą pobrać najnowszy plik oprogramowania układowego na pamięć USB i bezpośrednio włożyć do monitora S-1223F w celu aktualizacji, bez połączenia z komputerem.

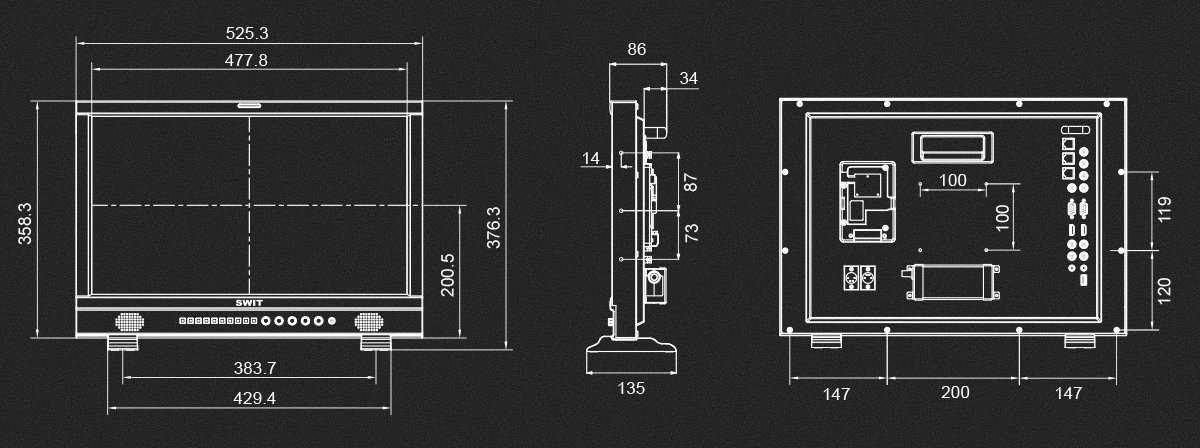

Wymiar:
W zestawie:
- Stopy do biurka
- Zasilacz AC-DC
- Płytka S-7004S (mocowanie V) lub S-7004A (mocowanie Gold)
