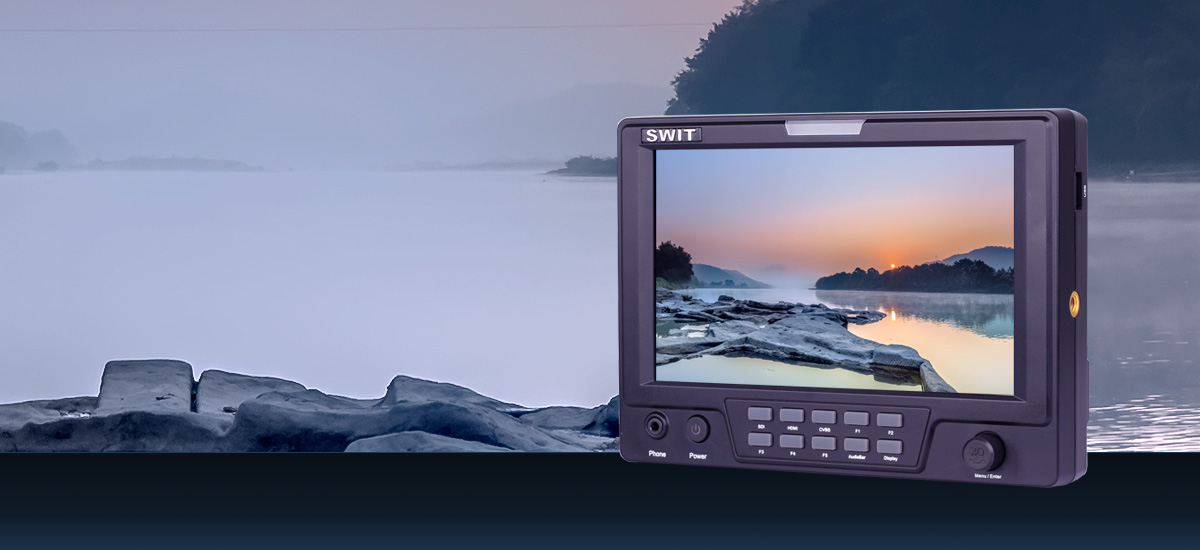

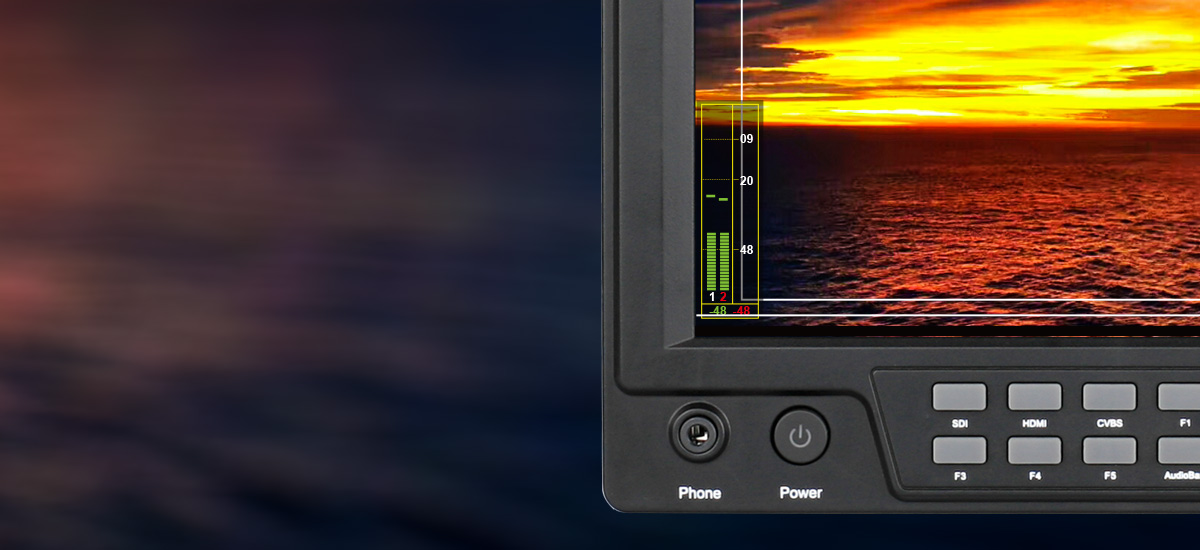

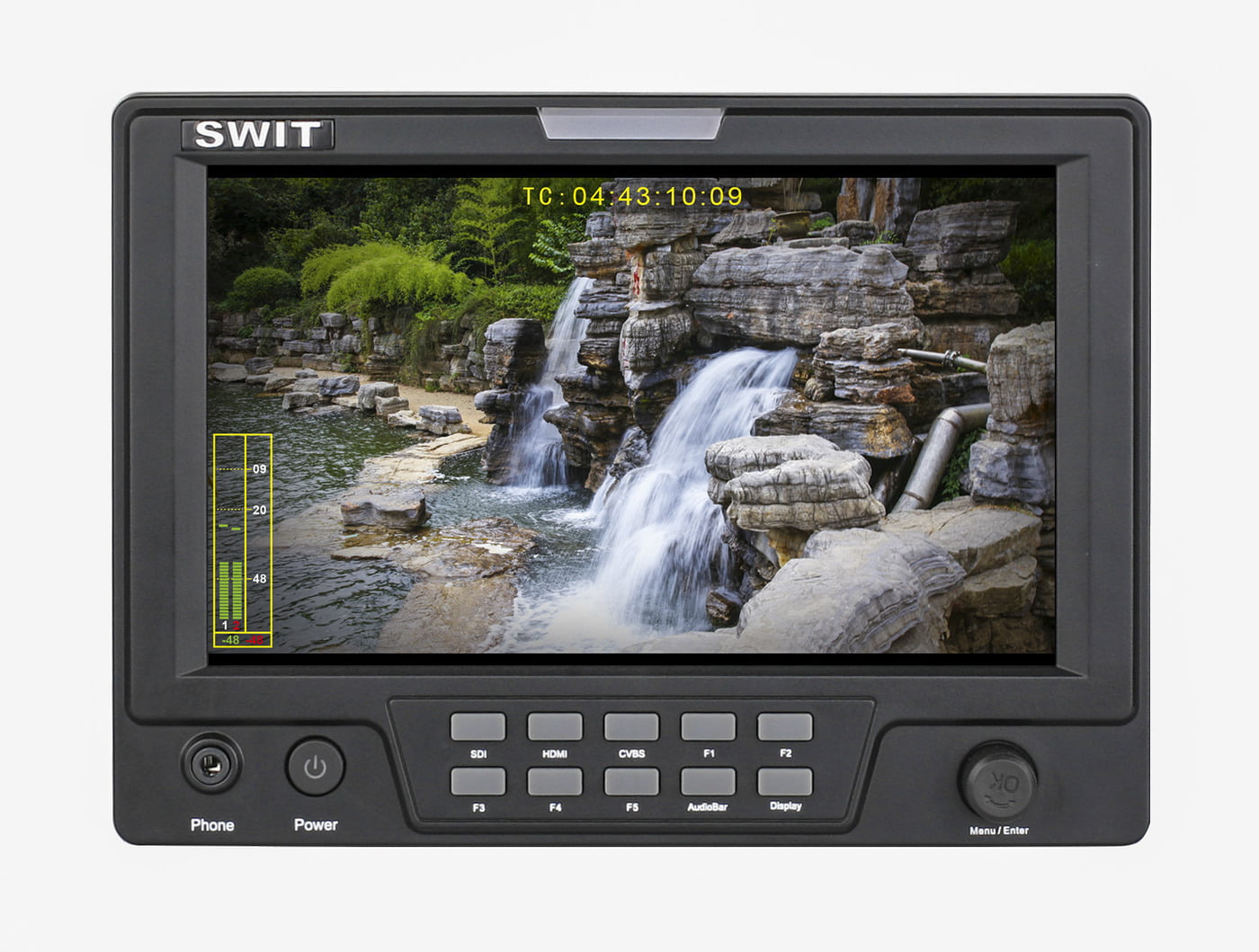

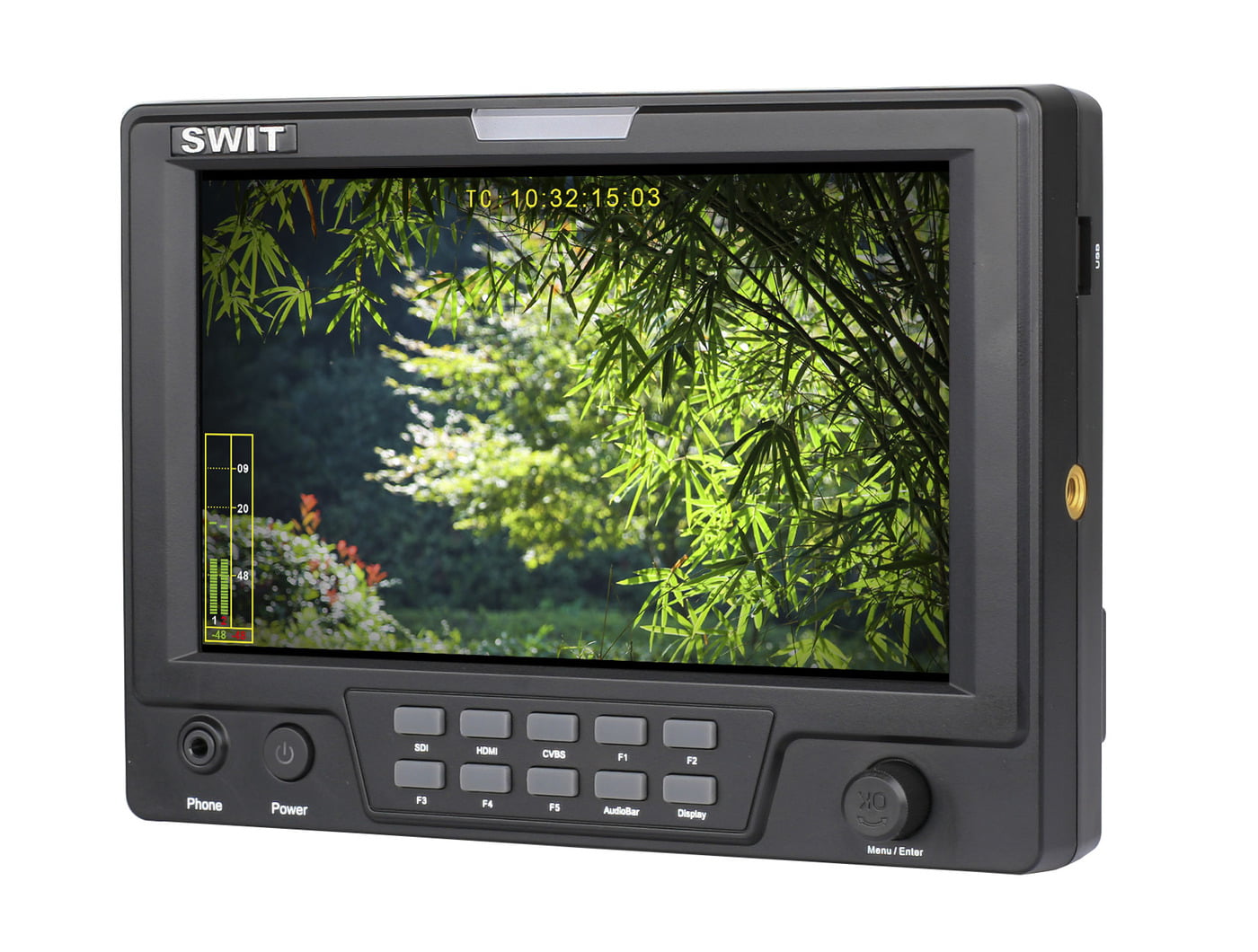

S-1071H+ to monitor wyposażony w 7-calowy panel LCD FFS (Fringe Field Switching) o rozdzielczości 1024×600 i podświetleniu LED, jasności 400cd/m2 i kontraście 900:1. Kąt widzenia wynosi Poziomo: 160° / Pionowo: 160°. Monitor posiada wbudowane mierniki audio SDI-2ch/HDMI-2ch oraz analogowy wyświetlacz mierników audio 2-ch z informacjami o alarmach dotyczących nieprawidłowego dźwięku. Wzór miernika audio może być wyświetlany w jednym z czterech rogów ekranu, a także można wybrać znaczniki skali i informacje o alarmach.

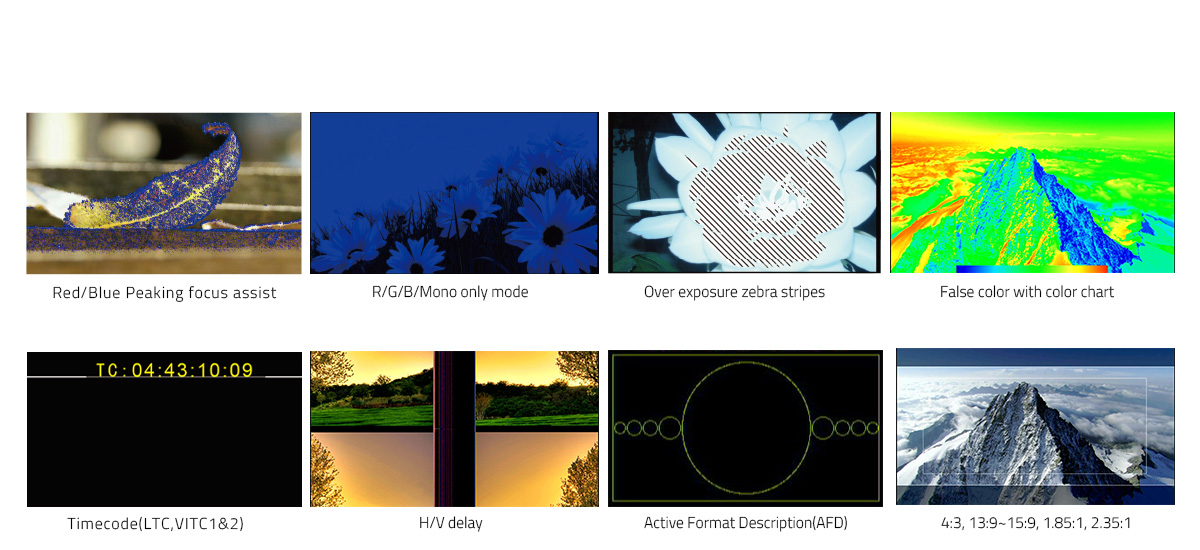

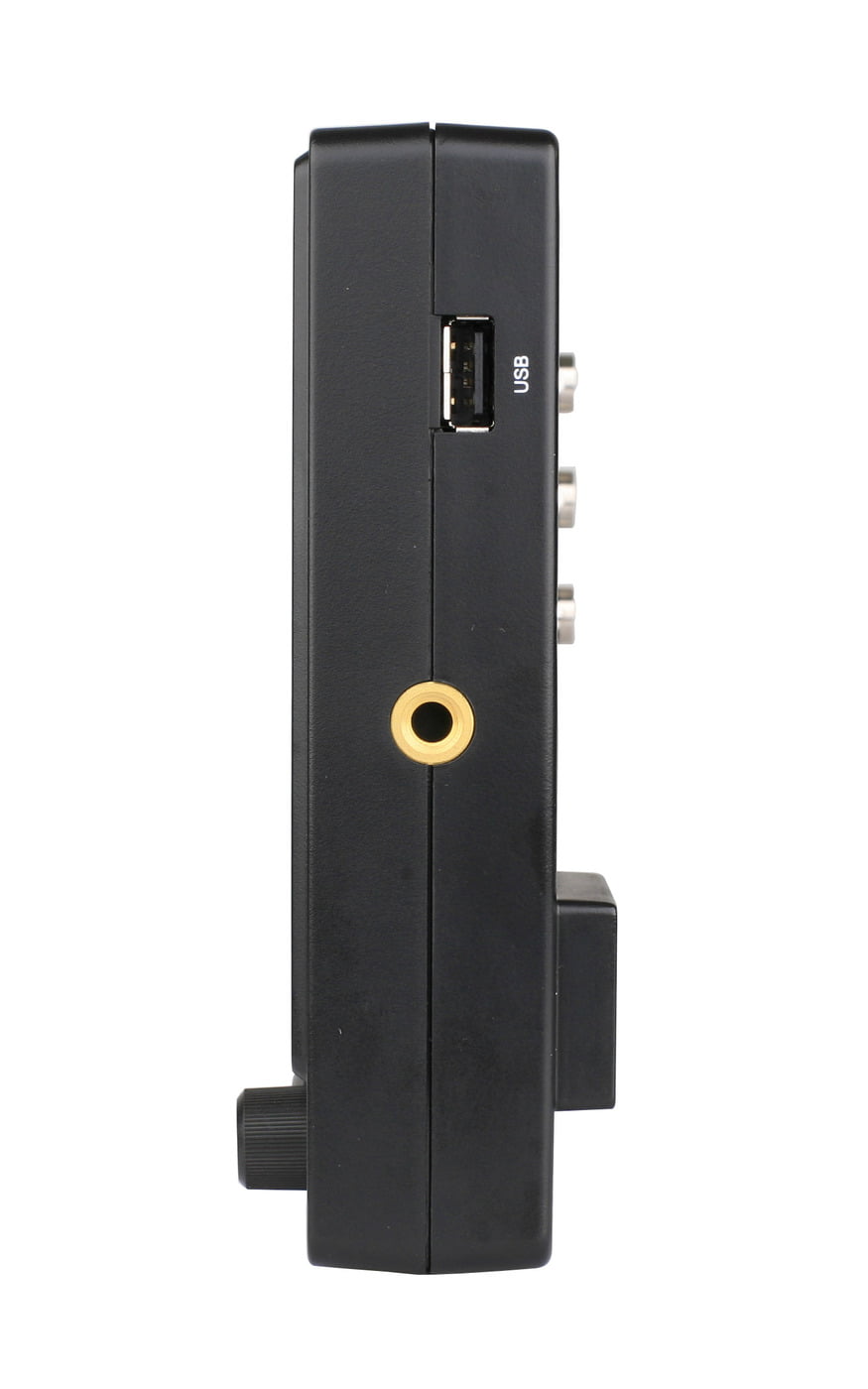

Funkcje wideo obejmują Peaking, tylko R/G/B/Mono, Zebra, fałszywy kolor, kod czasowy, opóźnienie H/V, AFD i znaczniki skali. Monitor obsługuje aktualizacje oprogramowania układowego za pomocą standardowego portu USB. Dostępne są przednie i tylne światła TALLY w kolorach czerwonym, zielonym i żółtym, a użytkownicy mogą zdefiniować piny portu DB-9, aby sterować światłami TALLY.
Do użytku na zewnątrz można założyć na monitor osłonę przeciwsłoneczną, która jest dostarczana w zestawie z monitorem i może być łatwo zamontowana za pomocą lewego i prawego gwintu lub taśm na rzepy.

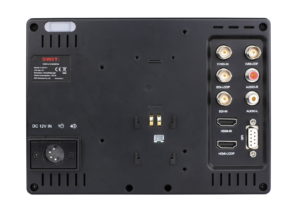

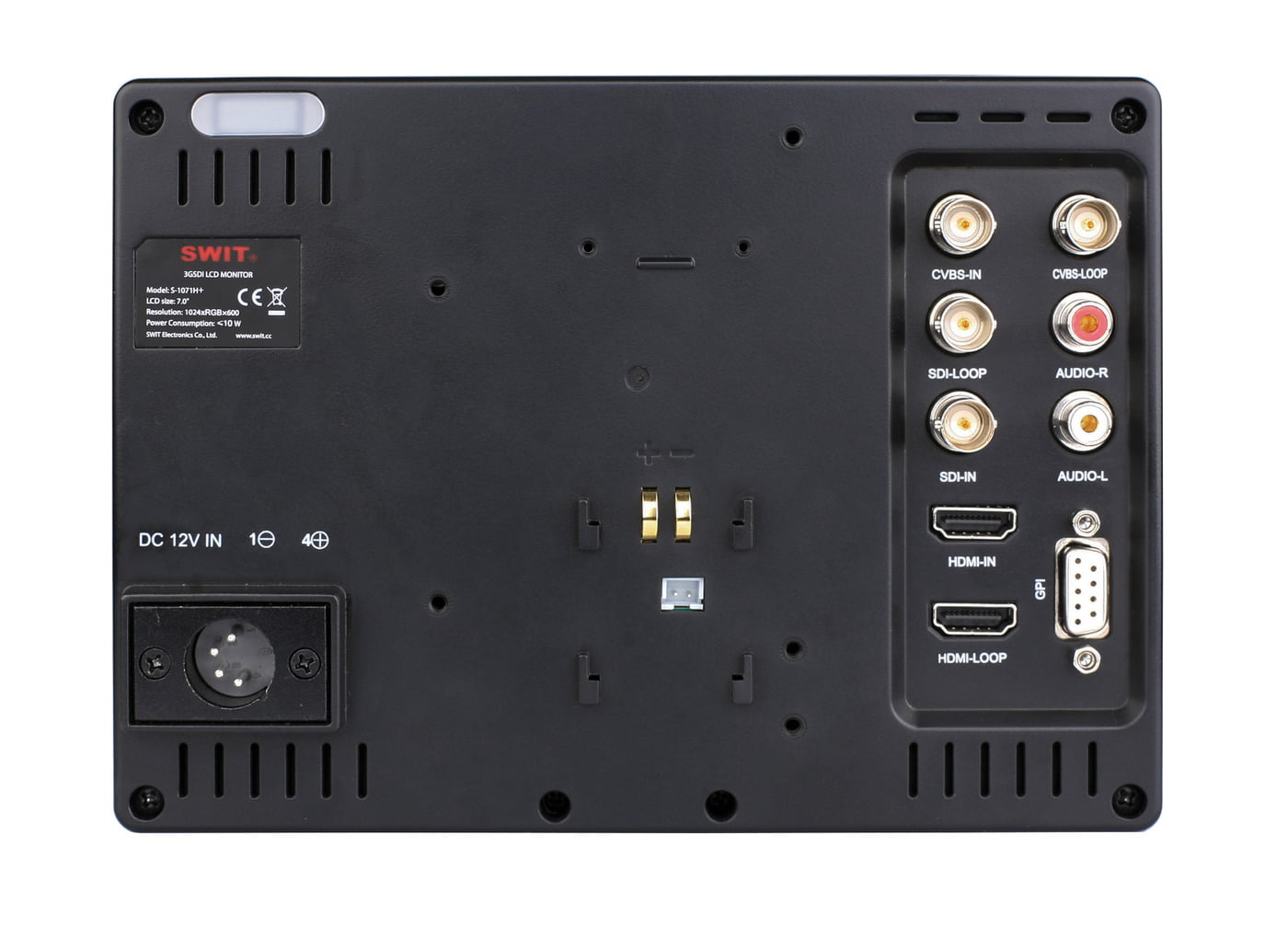

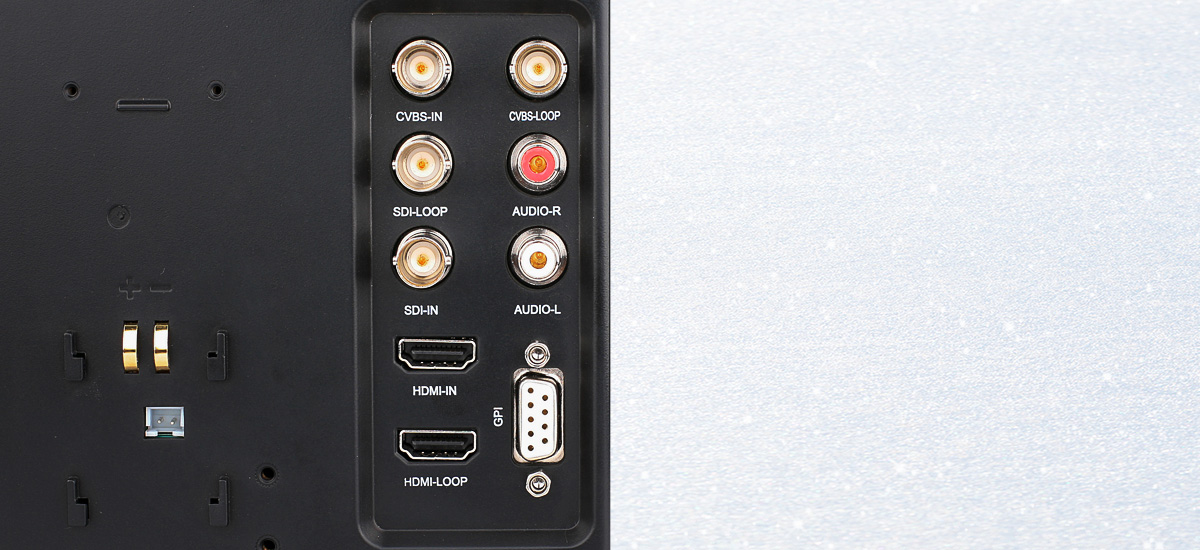

Interfejsy wejścia/wyjścia
SDI / HDMI / CVBS / dźwięk analogowy:
Monitor S-1071H+ obsługuje:
Wejście 2K/3G/HD/SD-SDI × 1
Wyjście pętli 2K/3G/HD/SD-SDI × 1
Wejście HDMI × 1
Wyjście pętli HDMI × 1
Wejście CVBS × 1
Wyjście pętli CVBS × 1
Analogowe wejście audio L × 1
Analogowe wejście audio R × 1
Wejście GPI / TALLY × 1
Wiele źródeł zasilania:
Zasilacz sieciowy / mocowanie V / mocowanie złote / zatrzaskowe mocowanie DV
Monitor jest wyposażony w 4-pinowe gniazdo XLR z wejściem zasilania DC 6,5-17 V i może być zamocowany na mocowaniu V-mount, Gold mount lub płytce bateryjnej DV.
Opcjonalnie dostępne są różne typy płyt akumulatorowych DV, z zatrzaskami, szybko zwalnianymi i wymiennymi między sobą. Do wyboru są następujące płyty DV:
S-7004F: SONY NP-F970/770, SWIT S-8972, S-8970
S-7004U: SONY BP-U60/U30, SWIT S-8U63, S-8U93
S-7004D: Panasonic D54/D28, VW-VBD58, SWIT S-8D98, S-8D58, S-8D62
S-7004B: Panasonic VW-VBG6, SWIT S-8BG6
S-7004V: JVC BN-VF823, SWIT S-8823
S-7004i: SSL-JVC50, SWIT S-8i75, S-8i50
S-7004C: Canon BP-945/970G, SWIT S-8845, S-8945
S-7004E: Canon LP-E6, SWIT S-8PE6
W zestawie:
- 1x płytka bateryjna (opcjonalne mocowanie V lub Gold lub zatrzaskowe mocowanie DV)
- 1x Zimna stopka / Śruba z łbem kulowym (S-7301)
- 1x osłona przeciwsłoneczna
- 1x folia ochronna na wyświetlacz LCD
- 1x 4-pinowy zasilacz XLR
- 1x ramię przegubowe 1/4″ do 1/4″ (S-7380)
- 1x kabel HDMI 50cm (S-7107)
- 1x kabel D-tap do 4-pin XLR DC (S-7101)
- 1x futerał
