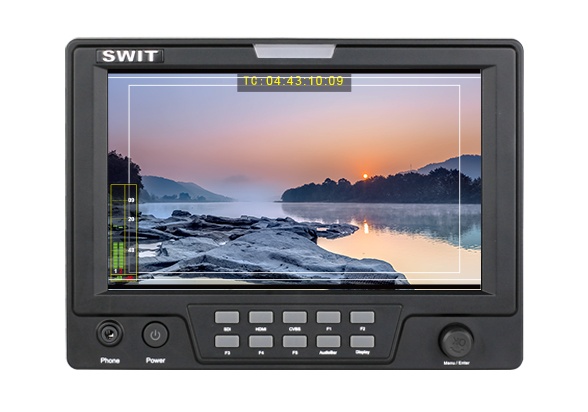

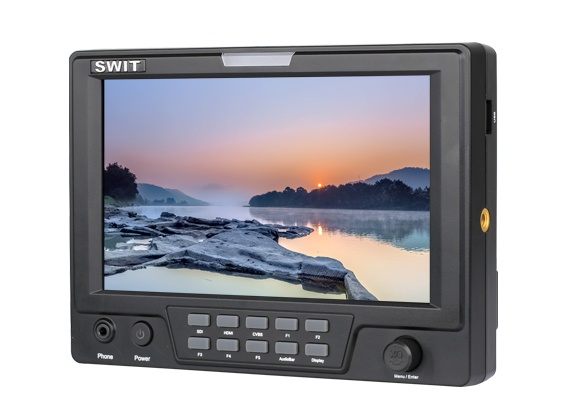

S-1071H+ to monitor wyposażony w 7-calowy panel LCD FFS (Fringe Field Switching) o rozdzielczości 1024×600 i podświetleniu LED, jasności 400cd/m2 i kontraście 900:1. Kąt widzenia wynosi Poziomo: 160° / Pionowo: 160°. Monitor posiada wbudowane mierniki audio SDI-2ch/HDMI-2ch oraz analogowy wyświetlacz mierników audio 2-ch z informacjami o alarmach dotyczących nieprawidłowego dźwięku. Wzór miernika audio może być wyświetlany w jednym z czterech rogów ekranu, a także można wybrać znaczniki skali i informacje o alarmach.
Cechy:
- 7-calowy ekran FFS-IPS LCD o rozdzielczości 1024×600 pikseli
- Oglądanie w poziomie/pionie pod kątem 160 stopni
- Możliwość monitorowania sygnałów 2K/3G/HD/SD-SDI, HDMI i CVBS
- Wbudowane 2-kanałowe mierniki audio z alertem
- Funkcje AFD, opóźnienia H/V, R/G/B/Mono i fałszywy kolor
- Kompatybilność z TSL UMD i wyświetlaczem tekstowym TALLY
- Paski zebry i wspomaganie ustawiania ostrości
- Wyświetlanie kodu czasowego SDI
- Marker dla różnych proporcji obrazu: 4:3, 13:9, 14:9, 15:9, 1,85:1 i 2,35:1
- Przednie i tylne światło TALLY oraz sterowanie GPI
- Możliwość montażu na mocowaniu V, Gold lub zatrzaskowym DV

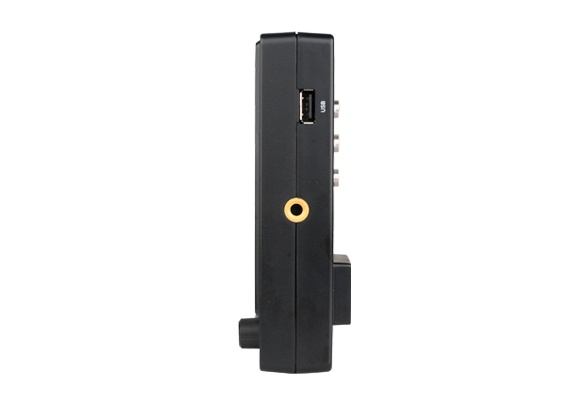

- Aktualizacja oprogramowania możliwa poprzez USB
Funkcje wideo obejmują Peaking, tylko R/G/B/Mono, Zebra, fałszywy kolor, kod czasowy, opóźnienie H/V, AFD i znaczniki skali. Monitor obsługuje aktualizacje oprogramowania układowego za pomocą standardowego portu USB. Dostępne są przednie i tylne światła TALLY w kolorach czerwonym, zielonym i żółtym, a użytkownicy mogą zdefiniować piny portu DB-9, aby sterować światłami TALLY.

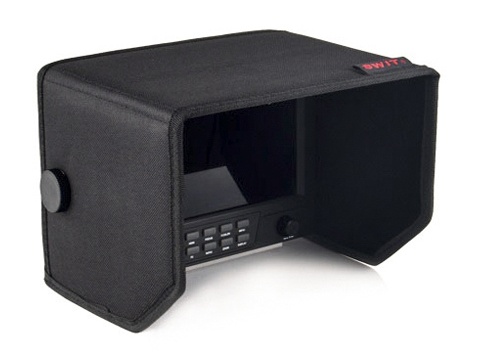

Do użytku na zewnątrz można założyć na monitor osłonę przeciwsłoneczną, która jest dostarczana w zestawie z monitorem i może być łatwo zamontowana za pomocą lewego i prawego gwintu lub taśm na rzepy.
![Swit S-1071H+ | 7-calowy Monitor LCD](https://www.bemixmedia.pl/wp-content/uploads/2023/04/S-1071HP-6.jpg)

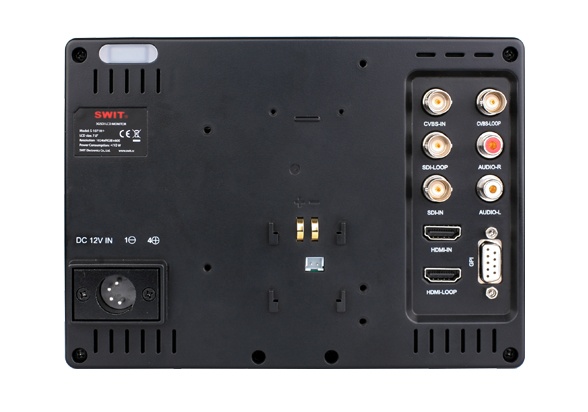

Interfejsy wejścia/wyjścia
SDI / HDMI / CVBS / dźwięk analogowy:
Monitor S-1071H+ obsługuje:
Wejście 2K/3G/HD/SD-SDI × 1
Wyjście pętli 2K/3G/HD/SD-SDI × 1
Wejście HDMI × 1
Wyjście pętli HDMI × 1
Wejście CVBS × 1
Wyjście pętli CVBS × 1
Analogowe wejście audio L × 1
Analogowe wejście audio R × 1
Wejście GPI / TALLY × 1
Wiele źródeł zasilania:
Zasilacz sieciowy / mocowanie V / mocowanie złote / zatrzaskowe mocowanie DV
Monitor jest wyposażony w 4-pinowe gniazdo XLR z wejściem zasilania DC 6,5-17 V i może być zamocowany na mocowaniu V-mount, Gold mount lub płytce bateryjnej DV.

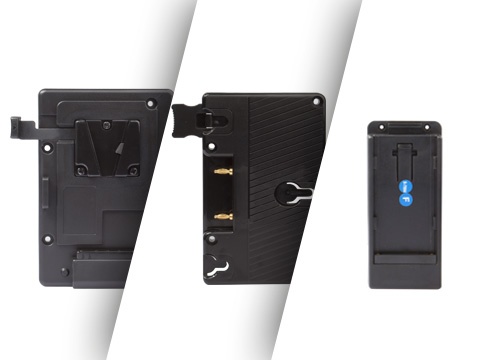

Opcjonalnie dostępne są różne typy płyt akumulatorowych DV, z zatrzaskami, szybko zwalnianymi i wymiennymi między sobą. Do wyboru są następujące płyty DV:
S-7004F: SONY NP-F970/770, SWIT S-8972, S-8970
S-7004U: SONY BP-U60/U30, SWIT S-8U63, S-8U93
S-7004D: Panasonic D54/D28, VW-VBD58, SWIT S-8D98, S-8D58, S-8D62
S-7004B: Panasonic VW-VBG6, SWIT S-8BG6
S-7004V: JVC BN-VF823, SWIT S-8823
S-7004i: SSL-JVC50, SWIT S-8i75, S-8i50
S-7004C: Canon BP-945/970G, SWIT S-8845, S-8945
S-7004E: Canon LP-E6, SWIT S-8PE6
![Swit S-1071H+ | 7-calowy Monitor LCD](https://www.bemixmedia.pl/wp-content/uploads/2023/04/S-1071HP-8.jpg)
W zestawie:

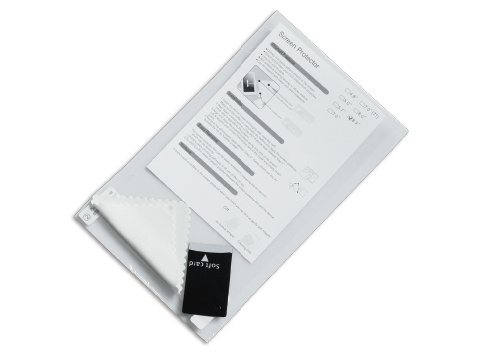

- Folia ochronna LCD

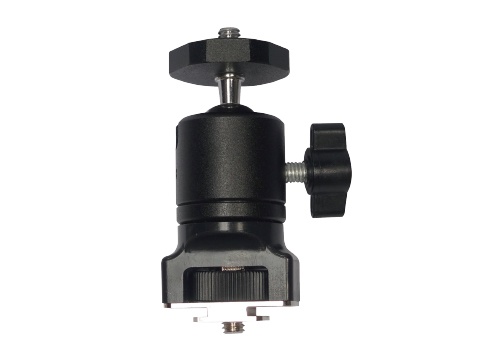

- Zimna stopka i głowica kulowa 1/4″.
- Płytka akumulatorowa S-7004 (wybór S/A/U/F/D/B/V/I/C/E)

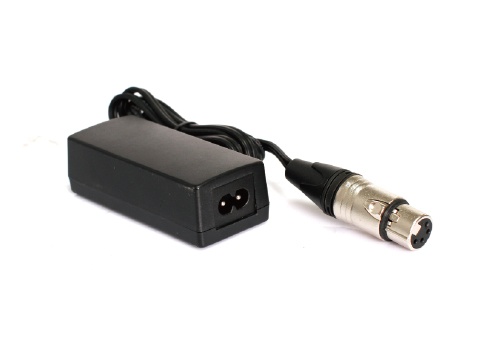

- Zasilacz AC-DC
- Kaptur przeciwsłoneczny
