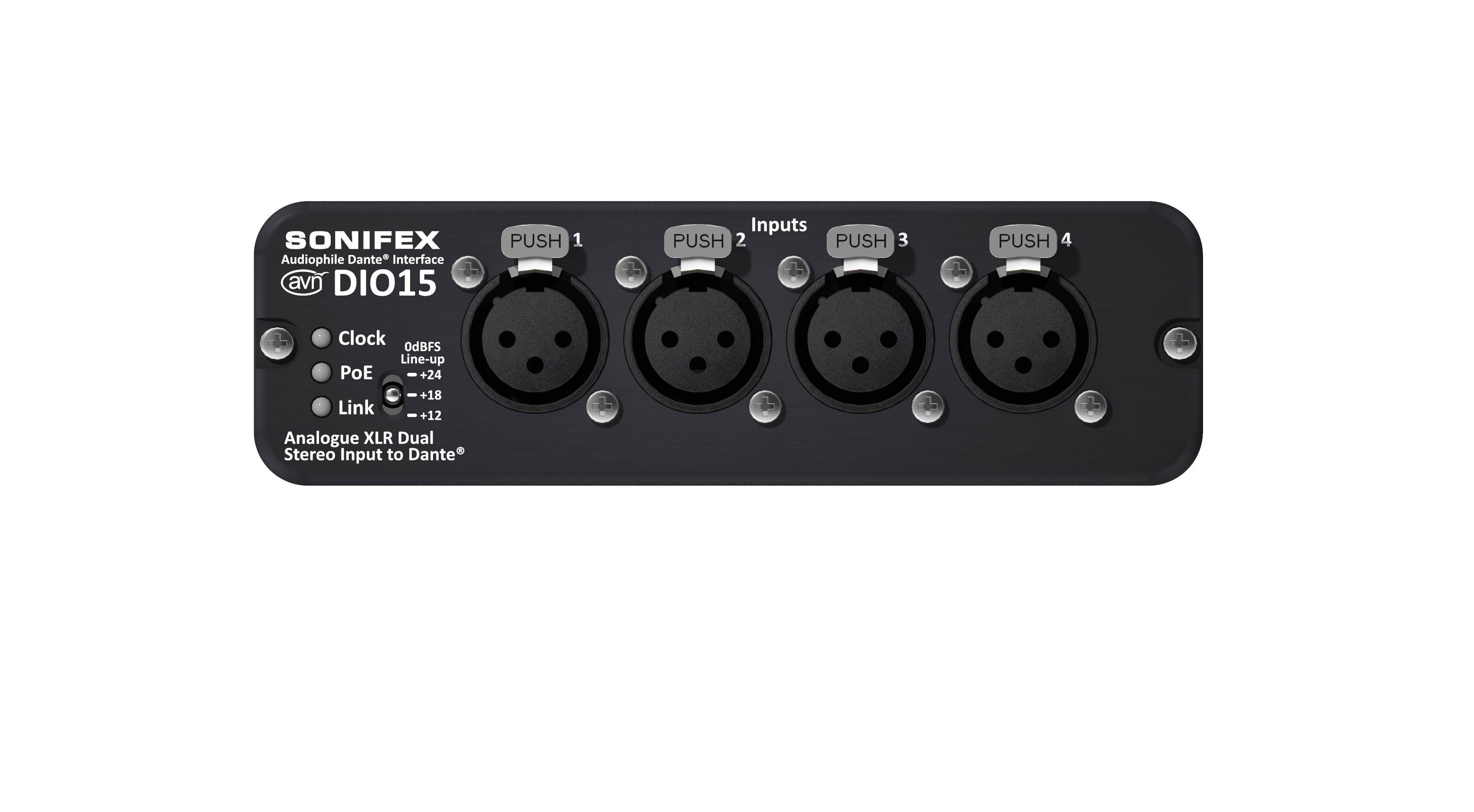

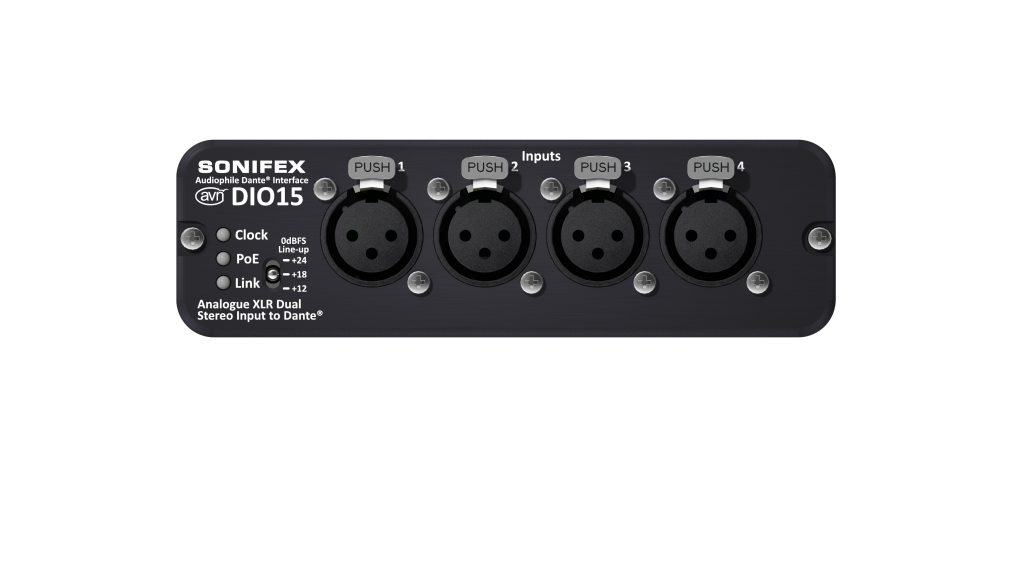

Wejście analogowe XLR Pin-out |
Pin 1: Uziemienie obudowy, Pin 2: Faza, Pin 3: Non-Faza
|
Impedancja wejściowa (XLR) | 5kΩ zbalansowana |
0dBFS Line-Up |
Wybór: +12/+18/+24dBu
|
Pasmo przenoszenia |
20Hz do 20kHz, +0/-0.2dB (odniesienie 1kHz)
|
THD+N |
< -118dBFS, -12dBu (+18dBu = 0dBFS), 20Hz do 20kHz, 20kHz BW
|
Zakres dynamiczny |
120dB, 20kHz BW, Rs=200Ω
|
Cross Talk | < -110dB |
Odwzajemnianie wspólnego sygnału | > 60dB @ 1kHz |
Standard AoIP | Dante |
Kanały | 4 transmisje |
Przepływy | 2 transmisje |
Częstotliwości próbkowania |
44.1kHz, 48kHz, 88.2kHz, 96kHz
|
Kodowanie |
PCM 16, PCM 24, PCM 32
|
Wsparcie AES67 | Tak |
Łączność |

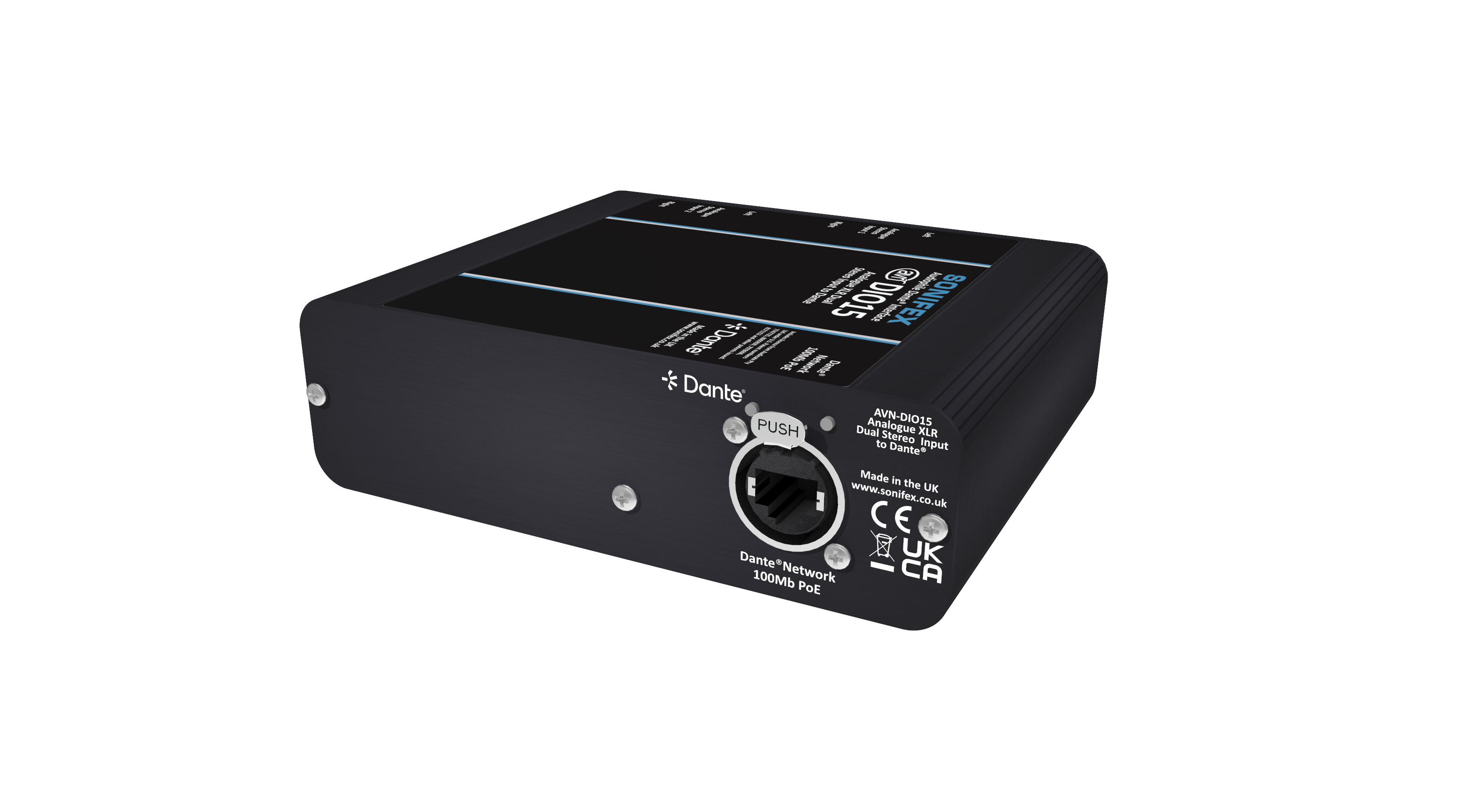

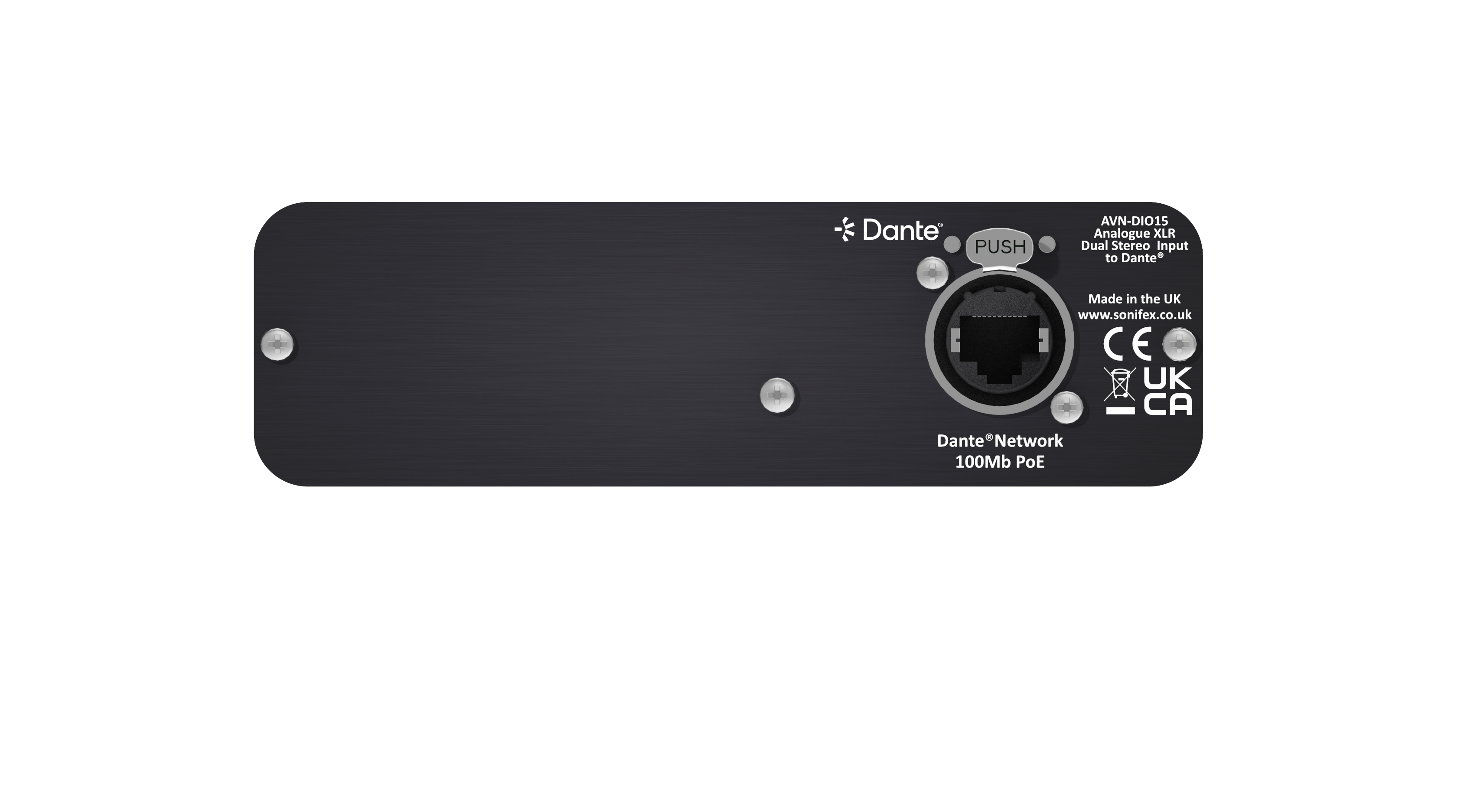

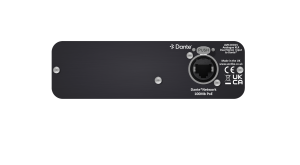

etherCON (kompatybilne z RJ45)
|
Prędkość | 100Mbps |
Gotowość do Dante Domain Manager | Tak |
Źródło zegara |
Wewnętrzne (PTP Leader), Sieciowe PTP Leader lub z wejścia SDI (synchronizacja zewnętrzna)
|
Zasilanie PoE |
Standard 802.3af, Klasa 0, Zakres mocy PD: 0.44 W do 12.94 W
|
Typowe zużycie mocy PSE | 6 W |
Maksymalne zużycie mocy PSE | 15.4 W |
Typ urządzenia |

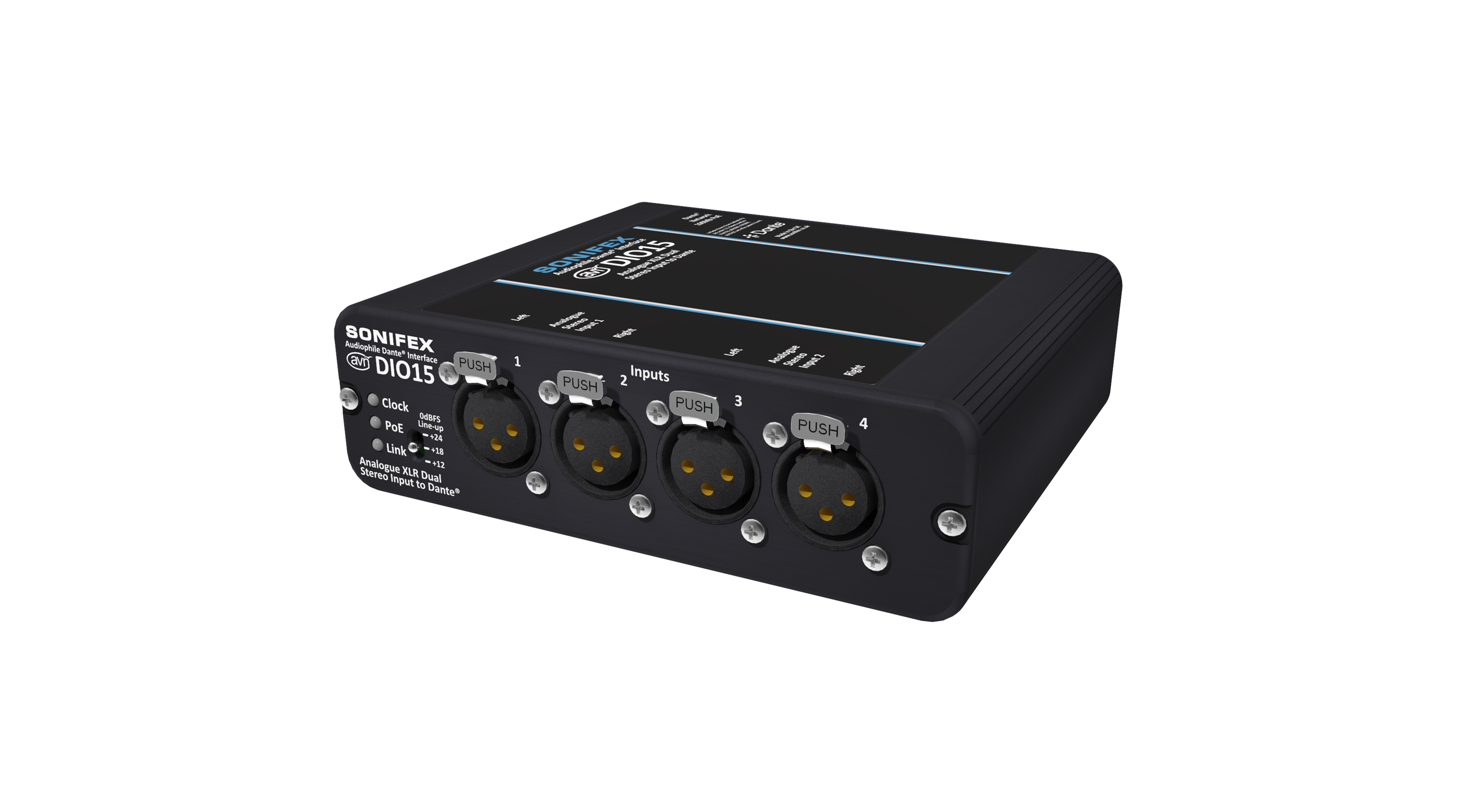

4 wejścia analogowe XLR na Dante®
|
Wymiary (wymiary robocze) |
14.0cm (Szer.) x 13.6cm (Gł.) x 4.2cm (Wys.)
|
Wymiary (wymiary zapakowane) |
17.8cm (Szer.) x 17.0cm (Gł.) x 5.6cm (Wys.)
|
Waga (brutto) | 0.56 kg |
Akcesoria |

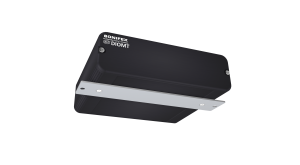

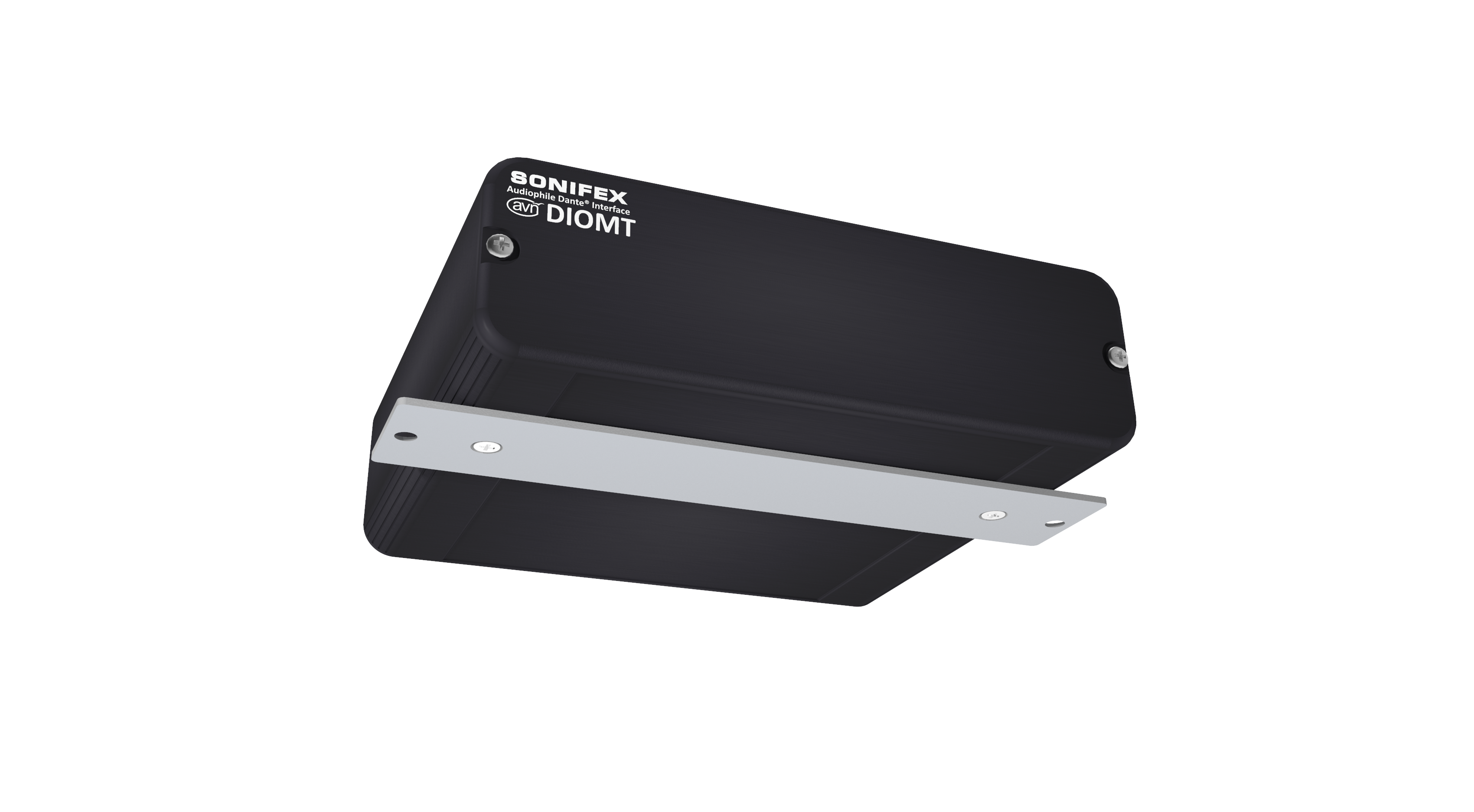

AVN-DIOMT, AVN-DIORK, AVN-DIO Large Unit Underdesk Mount, AVN-DIO 1U 19\" Rack Kit (5 x Small DIO lub 3 x Large DIO)
|
