Wejście mikrofonowe XLR – pinout
|
|
Pin 1 | Chassis Ground |
Pin 2 | Input Phase |
Pin 3 | Input Non Phase |
Punkt uziemienia |
Pojedynczy zacisk uziemienia
|
Progi wskaźnika poziomu LED
|
|
Off |
Poziom poniżej -38dBFS (-20dBu)
|
Zielony |
Poziom między -38dBFS (-20dBu) a -18dBFS (0dBu)
|
Bursztynowy |
Poziom między -18dBFS (0dBu) a -10dBFS (+8dBu)
|
Czerwony |
Poziom powyżej -10dBFS (+8dBu)
|

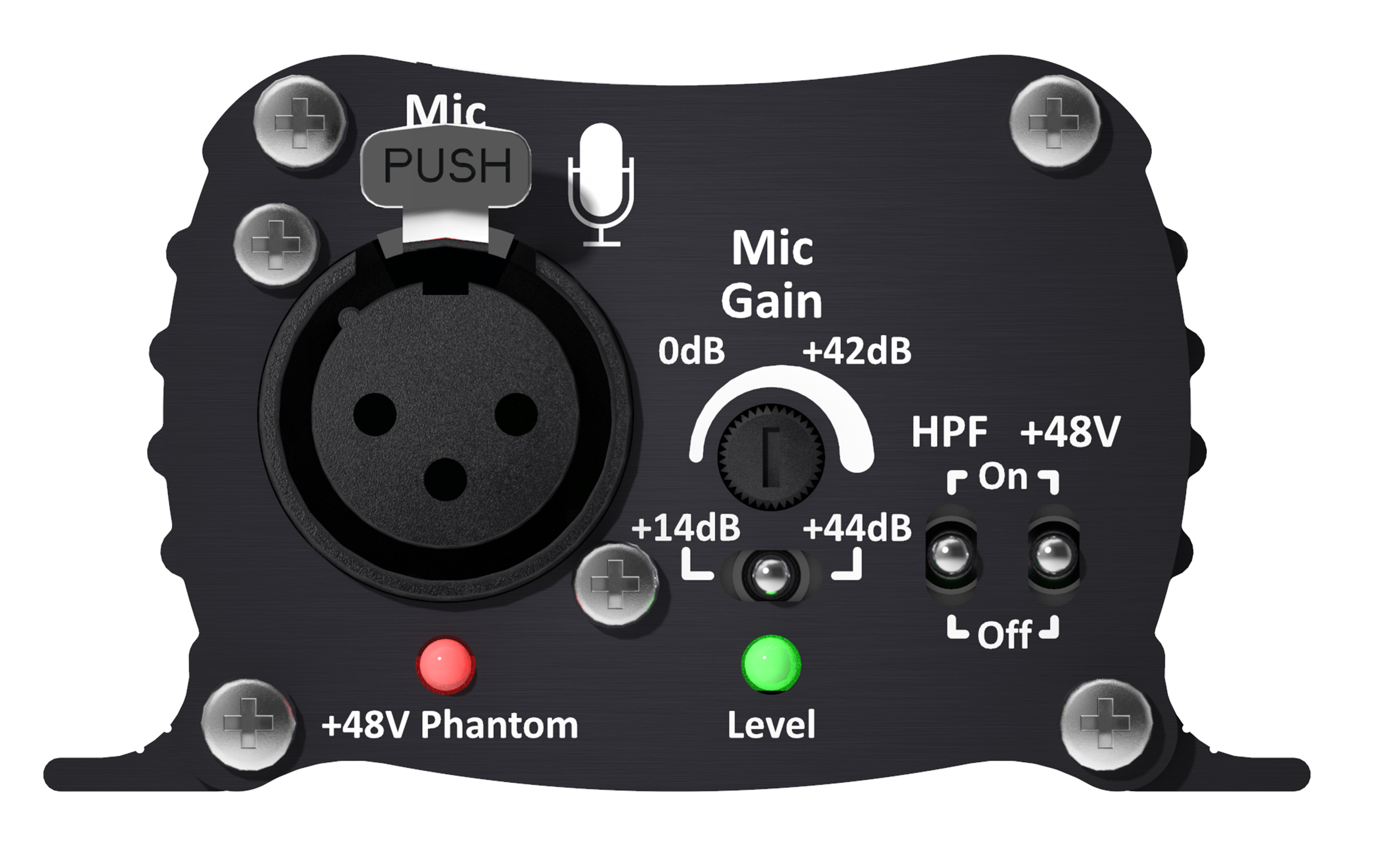

Wejście mikrofonowe - XLR
|
|
Impedancja wejściowa | 2.2kΩ zbalansowane |
Maksymalny poziom wejściowy |
-68dBu (maks. wzmocnienie) do -8dBu (min. wzmocnienie)
|
Wzmocnienie |
Regulowane od 20dB do 86dB
|
Pasmo przenoszenia |
20Hz do 20kHz, +0/-0.5dB (ref 1kHz)
|
Filtr górnoprzepustowy |
Fc = 125Hz @ 6dB na oktawę
|
THD+N |
<0.01%, -32dBu wejście, 40dB wzmocnienia, 20Hz do 20kHz, 20kHz BW
|
E.I.N. |
129dBu, 20kHz BW, maks. wzmocnienie, Rs=200Ω
|
Tłumienie trybu wspólnego | >60dB @ 1kHz |
Zasilanie fantomowe | #ERROR! |
Dante | |
Obsługiwane częstotliwości próbkowania |
44.1kHz, 48kHz, 88.2kHz, 96kHz
|
Kodowanie |
PCM 16, PCM 24, PCM 32
|

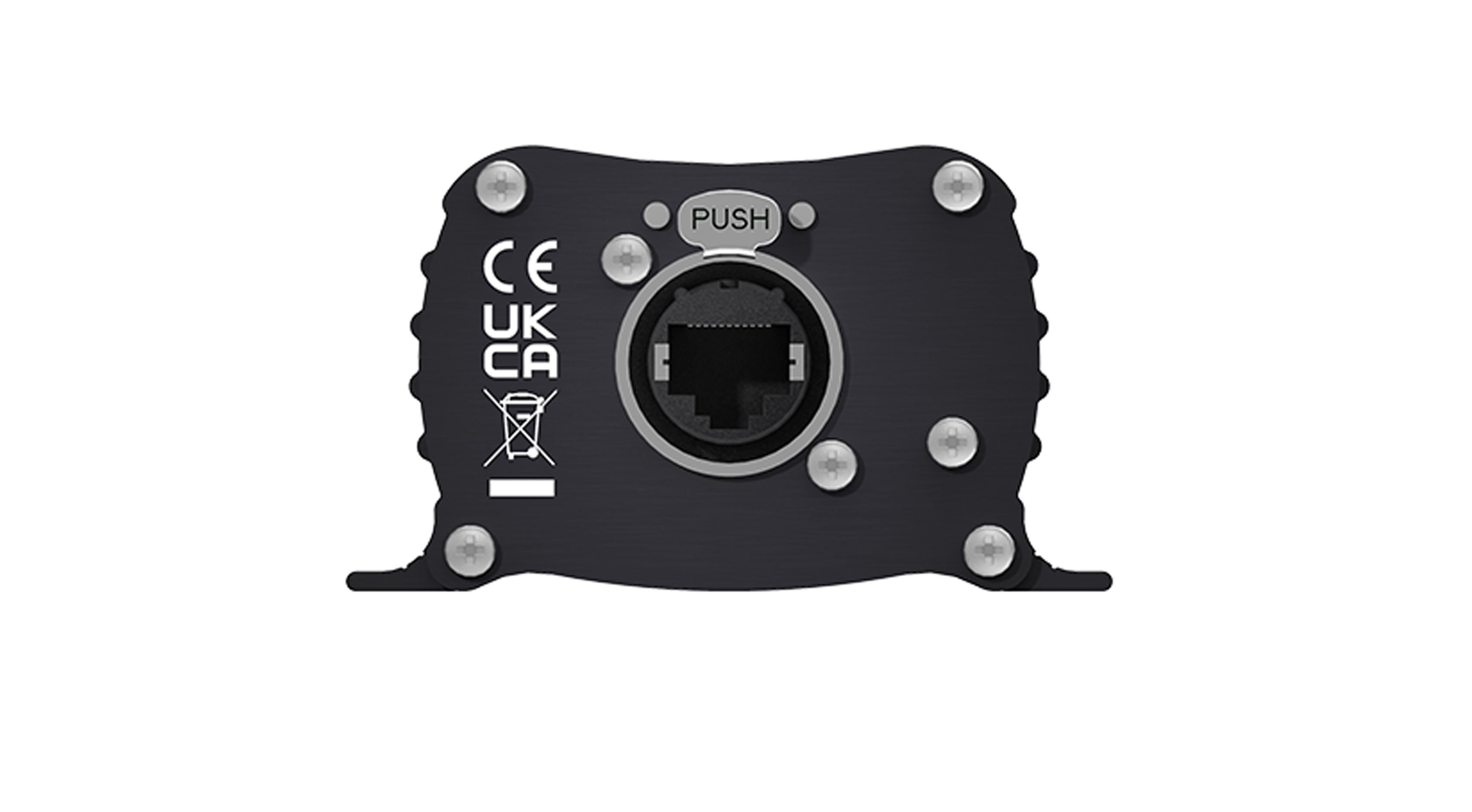

Zasilanie PoE | |
Standard | 802.3af |
Klasa | 0 |
Zakres mocy PD | 0.44 W do 12.94 W |
Typowe zużycie mocy PSE | 4 W |
Maksymalne zużycie mocy PSE | 15.4 W |
Typ urządzenia |

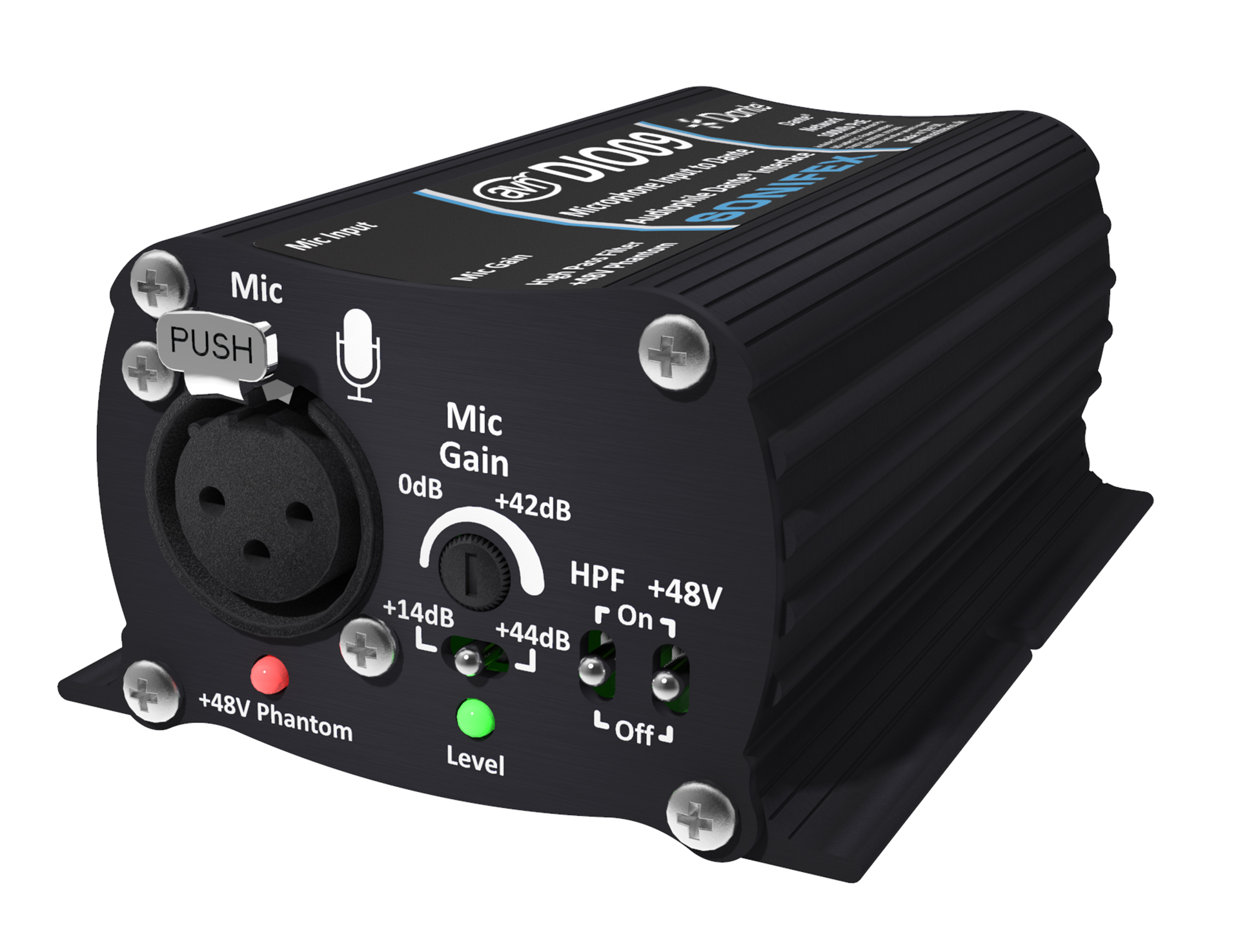

AVN-DIO09: Wejście mikrofonowe do Dante®
|
