CM-TBU – Jednostka Balansu Telefonicznego z Zasilaniem Liniowym

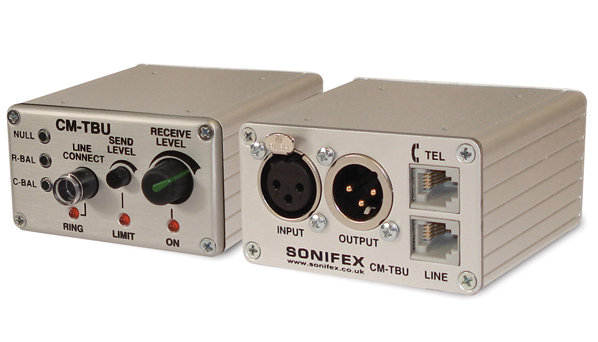

Zasilana liniowo jednostka balansu telefonicznego CM-TBU jest kompatybilna ze wszystkimi analogowymi liniami centrali bezpośredniej i zapewnia 4-przewodowy system komunikacyjny do połączenia z siecią telefoniczną.

Wysoki stopień separacji między sygnałami nadawczymi i odbiorczymi sprawia, że nadaje się on do użytku w telefonicznych aplikacjach IFB (interrupted foldback), a wysoka moc wyjściowa na 4-przewodowym wyjściu umożliwia podłączenie słuchawki prezentera bezpośrednio do urządzenia bez zewnętrznego wzmacniacza.

To niezwykle kompaktowe urządzenie jest zasilane z linii telefonicznej i zapewnia interfejs do 4-przewodowego obwodu z oddzielną kontrolą poziomu sygnałów nadawczych i odbiorczych.

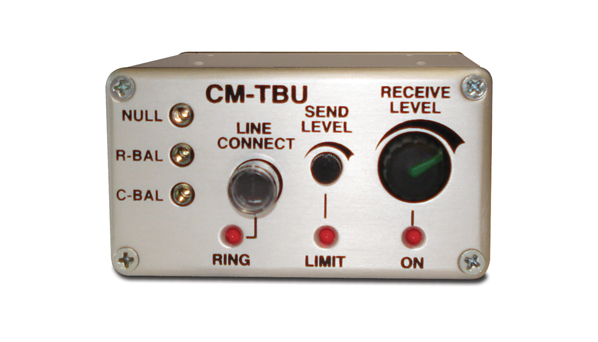

Optymalne odrzucenie sygnału wejściowego na wyjściu 4-przewodowym uzyskuje się w obwodzie mostkowym poprzez regulację trzech elementów (NULL, R-BAL i C-BAL) za pomocą potencjometrów, które symulują złożoną impedancję linii. Może to być wykorzystane do kompensacji lokalnych zmian linii lub do dostosowania do systemów telefonicznych w innych krajach, gdzie charakterystyka linii może się różnić. Optymalizacja tłumienia tonów bocznych nie wymaga użycia żadnego sprzętu testowego i może być łatwo przeprowadzona, gdy system jest w użyciu.

Chociaż poziom sygnału wysyłanego do linii można regulować ręcznie za pomocą pokrętła „SEND LEVEL” w szerokim zakresie, za regulacją poziomu znajduje się ogranicznik, który zapobiega przeciążeniu lub zniekształceniu poziomu sygnału linii telefonicznej. Ogranicznik steruje diodą LED „LIMIT”, aby wskazać początek ograniczania

Chociaż stopień wyjściowy może sterować słuchawką prezentera w telefonicznej aplikacji IFB, regulacja „RECEIVE LEVEL” może nie być dostępna dla prezentera, który zwykle znajduje się w pewnej odległości od urządzenia. Prezenter może wtedy potrzebować lokalnej kontroli poziomu sygnału słuchawki. CM-TBU może być używany do dostarczania prawidłowego poziomu sygnału do odpowiedniego zasilanego bateryjnie zestawu słuchawkowego.

Aby umożliwić komunikację między obwodem 4-przewodowym a siecią telefoniczną, po podłączeniu do urządzenia kabla 4-przewodowego i kabla linii telefonicznej można nacisnąć przełącznik „LINE CONNECT”, aby zasilić urządzenie z linii. Jest to sygnalizowane przez diodę LED „ON” i może być wykonane po wybraniu połączenia wychodzącego na aparacie telefonicznym podłączonym do urządzenia lub w celu odebrania połączenia przychodzącego po mignięciu diody LED „RING”. Należy pamiętać, że zestaw telefoniczny nie jest wymagany do połączeń przychodzących, chyba że wymagany jest dzwonek dźwiękowy. Jeśli poziom tonów bocznych na wyjściu 4-przewodowym okaże się nadmierny, poziom sygnału wychodzącego można zmniejszyć za pomocą pokrętła „SEND LEVEL” lub wyregulować balans, aby go zminimalizować.

Urządzenie jest dostarczane z zestawem złączy i kabli, który umożliwia wykonanie połączeń zarówno z UK Telecom, jak i uniwersalnymi gniazdami RJ11 używanymi w większości sieci telefonicznych na całym świecie.

Cechy CM-TBU

• Izolowany, 4-przewodowy interfejs full-duplex do bezpośrednich niecyfrowych linii centrali telefonicznej.
• Zasilany liniowo, nie wymaga baterii ani zasilania zewnętrznego.
• Prosta optymalizacja odrzucania tonów bocznych z systemem telefonicznym dowolnego kraju.
• Diody LED wskazujące warunki „Ring”, „Line Hold” i „Limit”.
• Kontrola poziomu wejściowego z ogranicznikiem wykrywającym linię i wskaźnikiem limitu.
• Wyjście wysokiego wysterowania z regulacją poziomu do bezpośredniego zasilania słuchawki prezentera itp.
• Przepustowe gniazda liniowe RJ11 zapewniają uniwersalne połączenie z linią i zestawem telefonicznym.
• Połączenie z zestawem telefonicznym jest utrzymywane, gdy urządzenie jest używane.

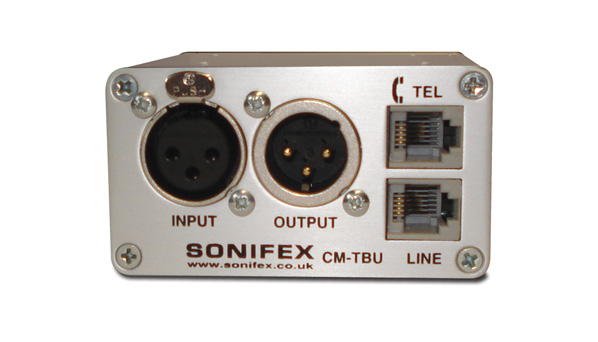

• Mała, wytrzymała obudowa z wytłaczanego aluminium z 4-przewodowymi złączami męskimi i żeńskimi XLR3.
