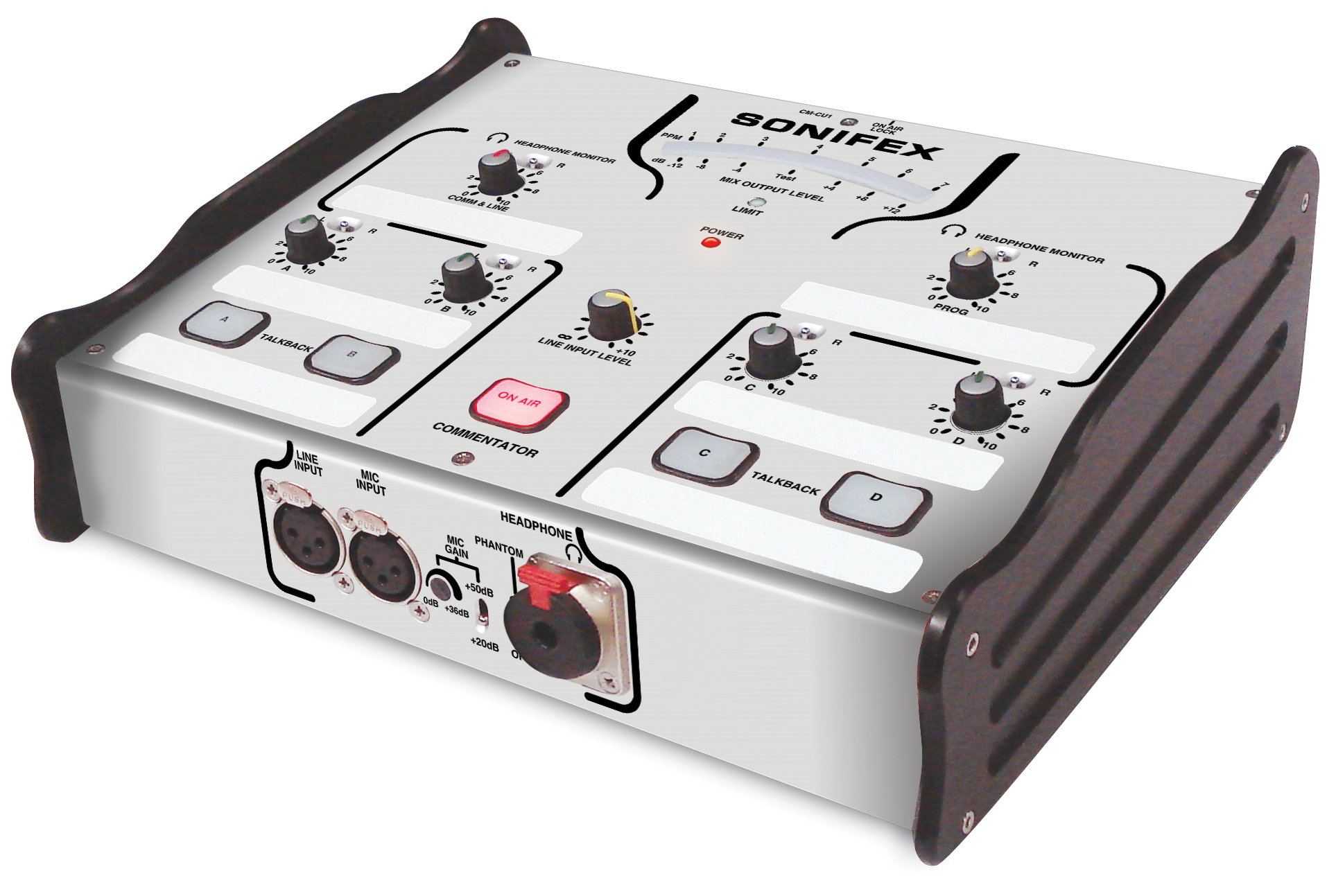

CM-CU1 SONIFEX – Jednostka o Stałej Konfiguracji dla 1 Komentatora i Wejścia Liniowego

CM-CU1 oferuje tę samą wysokiej jakości, solidną specyfikację co CM-CU21, z zestawem funkcji dostosowanym do zastosowań z pojedynczym komentatorem.

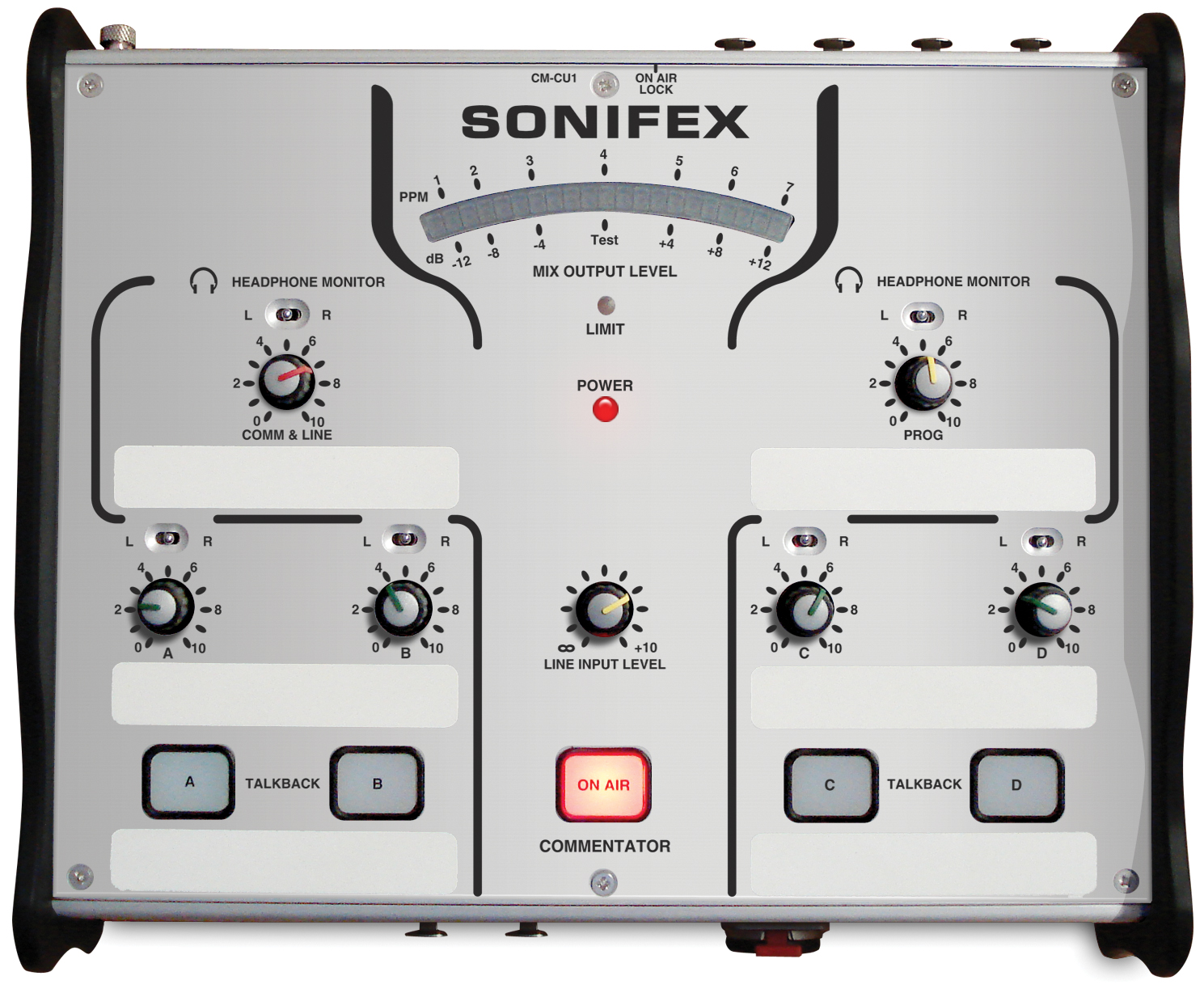

Zapewnia w pełni funkcjonalną pozycję komentatora i wejście liniowe. Urządzenie posiada indywidualne wyjście komentatora, z dodatkowym wyjściem zapewniającym miks dźwięku komentatora i wejścia liniowego. Wskaźnik limitu na głównym panelu pokazuje, kiedy regulowany limiter na głównym wyjściu jest aktywny, a jasny 21-segmentowy miernik LED PPM, który można wyłączyć, pokazuje poziom głównego wyjścia.

Wejście liniowe można skonfigurować tak, aby pozostawało obecne na wyjściu miksu, nawet jeśli komentator jest poza anteną, co czyni go przydatnym do kierowania efektów tłumu lub wcześniej nagranego materiału do kanału programu. Jego obecność w słuchawkach komentatora jest również konfigurowalna w zależności od zastosowania.

Cztery kanały wyjściowe talkback, z wbudowanym ogranicznikiem, są dostępne dla komentatora i mogą być połączone w celu zapewnienia jednoczesnej pracy. Aktywacja jednego lub więcej kanałów talkback usuwa dźwięk komentatora z głównego wyjścia, dopóki wszystkie kanały talkback nie zostaną dezaktywowane.

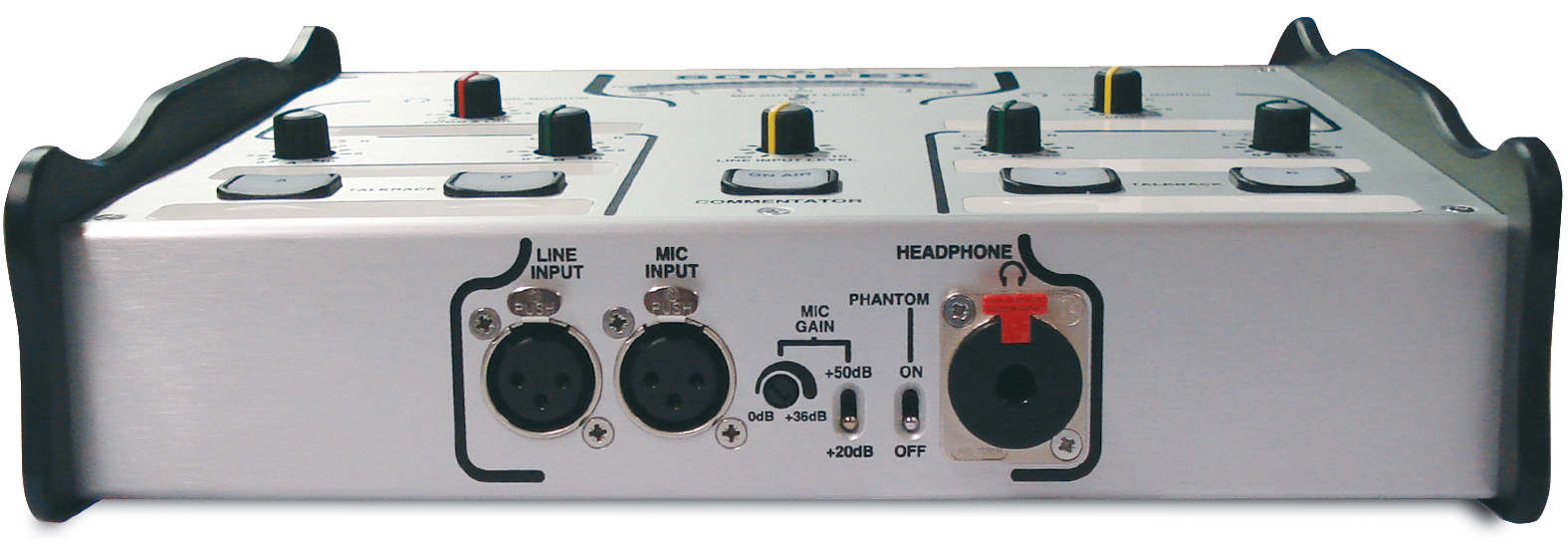

Szeroki zakres wzmocnienia wejściowego i przełączane zasilanie phantom umożliwiają obsługę różnych typów mikrofonów, w tym mikrofonów wstęgowych o niskiej mocy wyjściowej, zestawów słuchawkowych i mikrofonów z zasilaniem phantom o wysokiej mocy wyjściowej. Dostępnych jest 5 zbalansowanych transformatorowo wejść zwrotnych audio, które wraz z wejściem komentatora są kierowane do elementów sterujących monitora słuchawkowego. Za pomocą tych elementów sterujących słuchawkami można regulować dowolne wejście monitora i wysyłać je do lewego, prawego lub obu uszu.

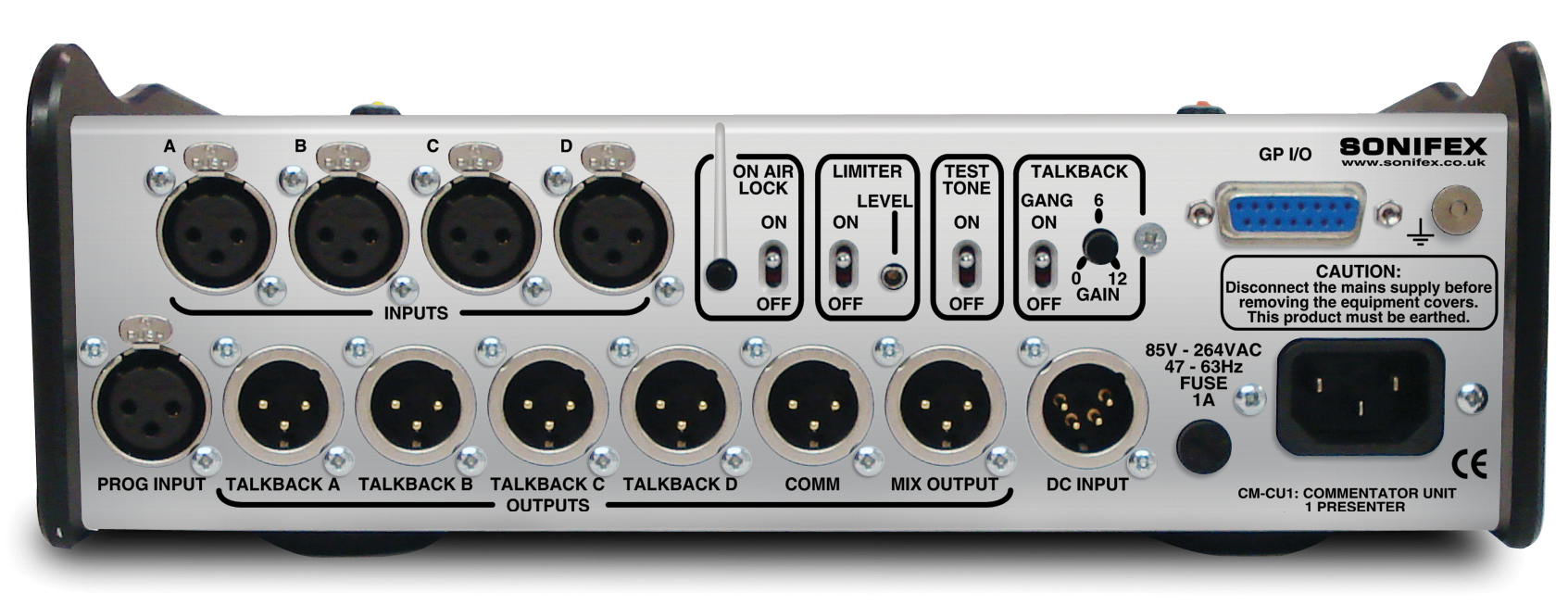

Port GPIO zapewnia wyjście z otwartym kolektorem wskazujące dowolny aktywny kanał On-Air lub talkback, a cztery zdalne wejścia zapewniają zewnętrzne wywołanie/alarm dla każdego z elementów sterujących talkback.

Urządzenie posiada wbudowany generator tonu testowego ułatwiający identyfikację kanału i sprawdzenie okablowania. Po włączeniu ton testowy jest kierowany do wymaganego wyjścia po prostu przez naciśnięcie odpowiedniego przycisku on air lub talkback. Automatyczny tryb tonowy wielokrotnie wysyła różne ilości impulsów tonowych do każdego wyjścia, aby ułatwić konfigurację jednemu technikowi.

Przełącznik blokady On-Air zapobiega przypadkowej dezaktywacji przycisku On-Air, a przełącznik T/B Gang łączy działanie głośników talkback A, B, C i D.

Elastyczny zakres opcji pozwala na dostosowanie jednostki komentatora, aby lepiej odpowiadała wymaganiom operacyjnym i osobistym użytkownika. Obejmują one opcje chwilowego lub zatrzaskowego działania przycisków talkback, stałego włączania lub wyłączania wejścia komentatora, domyślnego routingu sygnału słuchawkowego i poziomów podświetlenia wskaźnika panelu głównego.

Moduł komentatora CM-CU1 może być zasilany z uniwersalnego wejścia sieciowego 85-264 V AC przy 47-63 Hz lub z wejścia 12-24 V DC.

Cechy modułu komentatora CM-CU1

• Pozycja komentatora z indywidualnym wyjściem; plus wyjście głównego miksu.
• Wejście liniowe z konfigurowalnym wyjściem i obecnością słuchawek.
• Wyjścia Talkback wybierane przez komentatora, z wbudowanym ogranicznikiem i regulowanym wzmocnieniem.
• 5 powrotnych obwodów audio, które są kierowane do słuchawek wraz z wejściem komentatora. Każde źródło może być indywidualnie sterowane poziomem i wysyłane do lewego,
• prawego lub obu uszu.
• Szeroki zakres wzmocnienia wejściowego i przełączane zasilanie phantom umożliwiają obsługę różnych typów mikrofonów, w tym wstęgowych o niskiej mocy wyjściowej,
• słuchawkowych i mikrofonów o wysokiej mocy wyjściowej z zasilaniem phantom.
• Ustawiany przez użytkownika, regulowany limiter na wyjściu głównym ze wskaźnikiem aktywności limitu.
• Wbudowany sygnał liniowy do wstępnej kontroli okablowania.
• 21-segmentowy miernik LED PPM pokazujący poziom na wyjściu głównym.
• Zbalansowane transformatorowo wejścia i wyjścia.
• Zamontowane paski oznaczeń „Sharpie”.

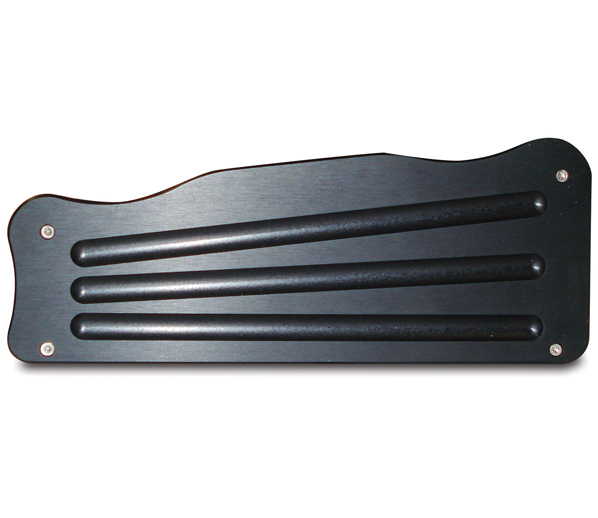

• Solidna konstrukcja mechaniczna z zabezpieczeniem pokręteł potencjometrów.
• Uniwersalne zasilanie sieciowe AC lub 12-24 V DC.
