Specyfikacja Audio-Over-IP
|
|
Otwarte standardy | RAVENNA, AES67 |
Odkrywanie urządzeń | Bonjour (mDNS / DNS-SD) |
Dostarczanie audio | RTP/UDP przez IPv4 multicast |
QoS | DiffServ |
Zarządzanie strumieniami | RTSP/SDP |
Sterowanie | Ember+/Webserver |
Format | Linear PCM 24-bit (L24) |
Kanały na strumień | 2 |
Ramki na pakiet | 48 |
Strumienie przesyłowe | 1 (stałe) |
Częstotliwość próbkowania | 48 kHz |
Interfejs Ember+ | |
Typ interfejsu | Provider |
Interfejs sieciowy | Port Ethernet oraz port AoIP |
Port | 9000 |
Synchronizacja czasu
|
|
Obsługa profili | Domyślny, profile AES67 Media & Custom |
Protokół synchronizacji | PTPv2, IEEE1588-2008 |
Wejście mikrofonu i słuchawek
|
|
Impedancja wejściowa | > 2,5 kΩ zbalansowana |
Zakres wzmocnienia | 0dB do +60dB |
Ustawienie 0dBFS | Regulowane co 3dB w zakresie od -58dBu do +2dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
Szum | -127dBu, 20kHz BW, Rs=200Ω przy 76dB wzmocnienia |
Wyjście słuchawkowe
|
|
Impedancja wyjściowa | Zasilanie 150mW na słuchawki 32Ω do 600Ω |
Ustawienie 0dBFS | +20dB |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | < -108dBFS, -30dBFS, 20Hz do 20kHz, wzmocnienie 1, 20kHz BW |
Szum | -110dBFS, 20kHz BW |
Głośnik | |
Moc wyjściowa | 4W |
Regulacja głośności | Mute do pełnej głośności za pomocą regulacji na panelu przednim |

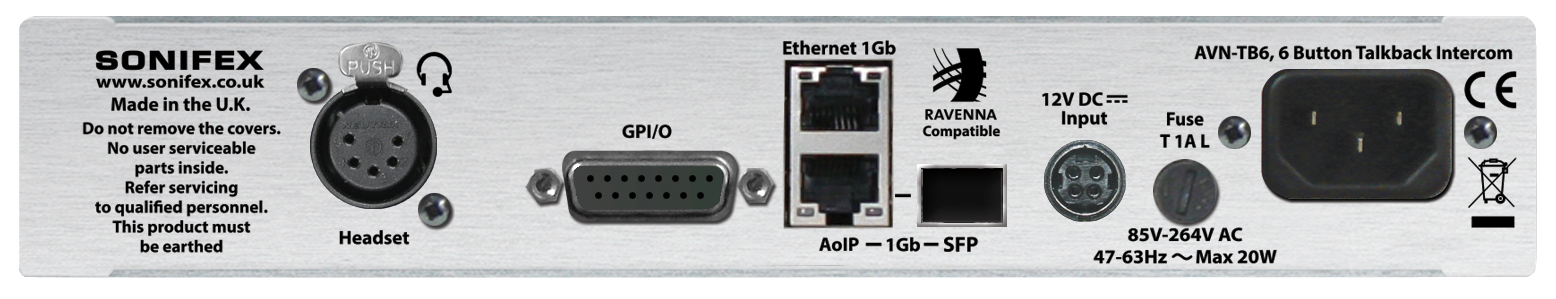

Połączenia | |
Mikrofon | XLR-3 pin żeński (elektronicznie zbalansowany) |
Słuchawki | Gniazdo stereo ¼ cala (6,35 mm) |
Zestaw słuchawkowy | 1 x XLR-5 pin żeński (elektronicznie zbalansowane wejście) |
GPIO | 15-pinowe złącze typu \'D\' |
Sieć | 2 x gigabit Ethernet, RJ45, 1 x SFP |
Wejście zasilania AC | Uniwersalne filtrowane IEC, ciągłe 85-264VAC, 47-63Hz, 20W |
Wejście zasilania DC | Złącze 4-pinowe 7,5A, 10-14VDC |
Wartość bezpiecznika | Bezpiecznik przeciążeniowy 2A 20mm x 5mm |
Typ urządzenia | |

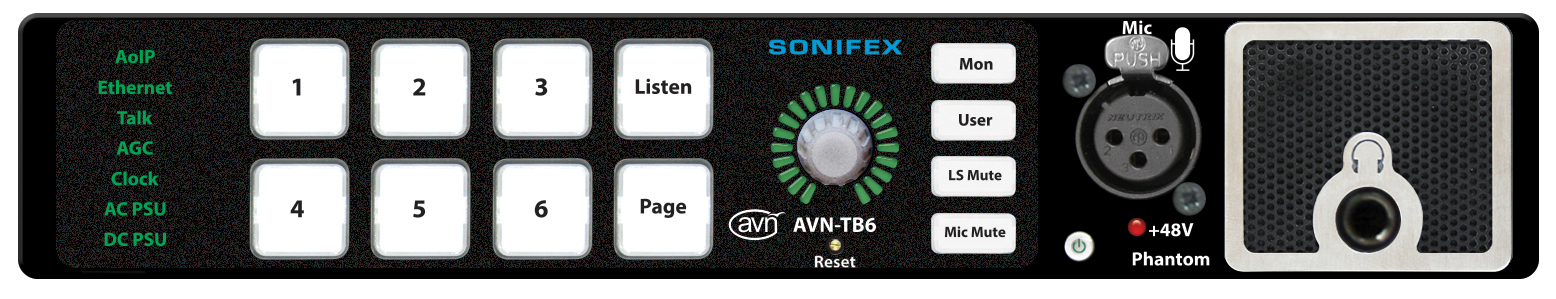

AVN-TB6 | 6-kanałowa, wolnostojąca jednostka sterująca interkomem talkback z RAVENNA AoIP |
Specyfikacja fizyczna
|
|
Wymiary (surowe) | 25,5 cm (S) x 19,4 cm (G) x 4,4 cm (W) (1U) |
Wymiary (opakowanie) | 33 cm (S) x 26 cm (G) x 17 cm (W) |
Waga | Netto: 2 kg, Brutto: 3 kg |
Akcesoria | |
AVN-DC060 | Zasilacz DC 60W dla serii AVN z wtykiem KPJX-4S |
AVN-TB6RK | 1U Rack Kit |
CM-GM2 | Profesjonalny mikrofon na giętkiej szyjce |
