Specyfikacja Audio-Over-IP
|
|
Open Standards | RAVENNA, AES67 |
Device Discovery | Bonjour (mDNS / DNS-SD) |
Audio Delivery | RTP/UDP over IPv4 multicast |
QoS | DiffServ |
Stream Management | RTSP/SDP |
Control | Ember+/webserver |
Format | Linear PCM 24-bit (L24) |
Channels Per Stream | 2 |
Frames Per Packet | 48 |
Maximum Streams | RX 25, TX 5 (fixed) |
Sample Rate | 48 kHz |
Synchronizacja Czasu
|
|
Profile Support | Default, media & custom profiles |
Timing Protocol | PTPv2, IEEE1588-2008 |
Specyfikacja Techniczna
|
|
Wejście Mikrofonu i Słuchawek
|
|
Impedancja wejściowa | >2.5kΩ zbalansowana |
Zakres Wzmocnienia | 0dB do +60dB |
0dBFS Line-Up | Regulowane w krokach po 3dB od -58dBu do +2dBu |
Pasmo Przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
Szum | -127dBu, 20kHz BW, Rs=200Ω, gain 76dB |
Wejścia Niezbalansowane
|
|
Impedancja wejściowa | >20kΩ |
0dBFS Line-Up | #ERROR! |
Pasmo Przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-97dBFS, -30dBFS, 20Hz do 20kHz, unity gain, 20kHz BW |
Szum | -100dBFS, 20kHz BW, Rs=200Ω |
Crosstalk | <-97dB |
Wejścia Zbalansowane
|
|
Impedancja wejściowa | >20kΩ zbalansowana |
0dBFS Line-Up | Regulowane +15/+18/+20/+22/+24dBu |
Pasmo Przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-110dBFS, -30dBFS, 20Hz do 20kHz, 20kHz BW |
Szum | -110dBFS, 20kHz BW, Rs=200Ω |
Crosstalk | <-100dB |
Common Mode Rejection | >70dB @ 1kHz |
Wyjście Słuchawek
|
|
Impedancja wyjściowa | Napędza 150mW w 32Ω do 600Ω słuchawek |
0dBFS Line-Up | #ERROR! |
Pasmo Przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-108dBFS, -30dBFS, 20Hz do 20kHz, unity gain, 20kHz BW |
Szum | -110dBFS, 20kHz BW |
Wyjścia Niezbalansowane
|
|
Impedancja wyjściowa | <50Ω |
0dBFS Line-Up | #ERROR! |
Pasmo Przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-95dBFS, -30dBFS, 20Hz do 20kHz, unity gain, 20kHz BW |
Szum | -100dBFS, 20kHz BW |
Wyjścia Zbalansowane
|
|
Impedancja wyjściowa | <50Ω zbalansowane |
0dBFS Line-Up | Regulowane +15/+18/+20/+22/+24dBu |
Pasmo Przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-110dBFS, -30dBFS, 20Hz do 20kHz, 20kHz BW |
Szum | -110dBFS, 20kHz BW, Rs=200Ω |
Głośnik | |
Moc Wyjściowa | 4W |
Regulacja Głośności | Mute do pełnej głośności za pomocą kontrolki na przednim panelu |

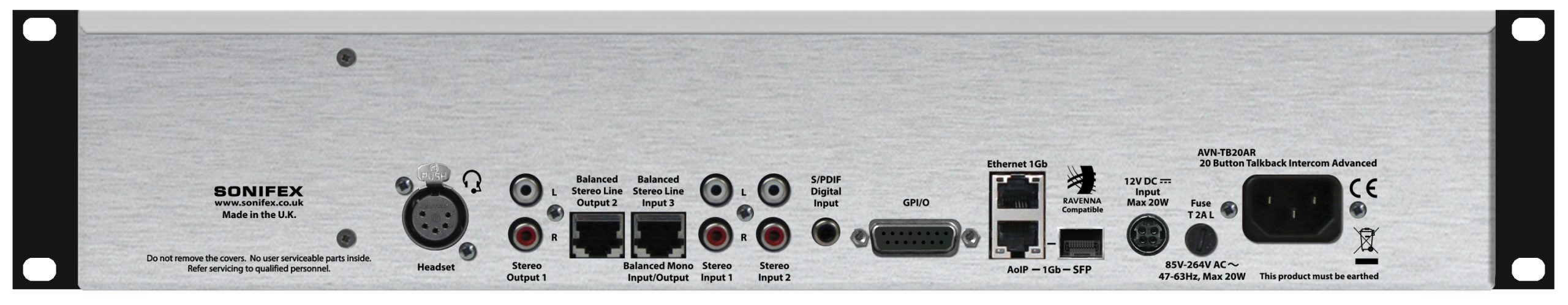

Połączenia | |
Mikrofon | XLR-3 pin female (zbalansowane elektrycznie) |
Słuchawki | ¼ cal (6.35mm) gniazdo jack stereo |
Słuchawki (front/rear) | 2 x XLR-5 pin female (wejście zbalansowane elektrycznie) |
Wejścia Audio | 2 x niezbalansowane stereo, RCA phono |
Wyjścia Audio | 1 x zbalansowane stereo, RJ45, 1 x niezbalansowane stereo, 2 x RCA phono, 1 x wyjście głośnikowe |
Audio Input/Output | 1 x zbalansowane stereo wejście lub mono wejście/wyjście, RJ45 |
GPIO | 15-pinowe gniazdo typu \'D\' |
Sieć | 2 x Ethernet 1Gb, RJ45, 1 x SFP światłowód |
Zasilanie AC | Filtr IEC, ciągłe zasilanie 85-264VAC, 47-63Hz, 20W |
Zasilanie DC | Gniazdo zasilania 4 pin 7.5A, 9.5-14VDC |
Ocena Bezpiecznika | Bezpiecznik antyprzepięciowy 2A 20mm x 5mm |

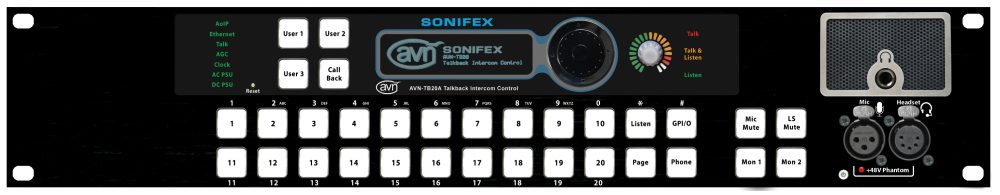

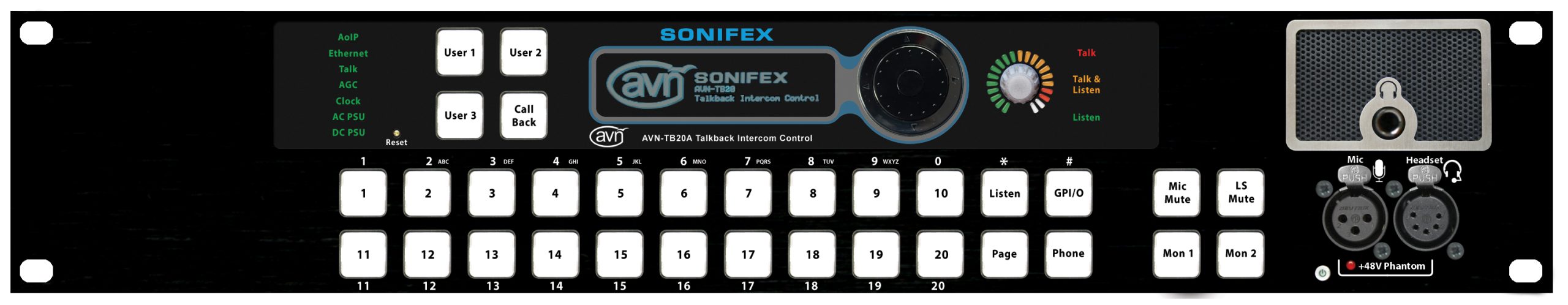

Typ Urządzenia | AVN-TB20AR: 20-kanałowy rackmountowy interkom talkback z RAVENNA AoIP |
Specyfikacja Fizyczna
|
|
Wymiary (Surowe) | 48.3cm (S) x 17.5cm (G) x 8.8cm (W) (2U) |
Wymiary (Zapakowane) | 59cm (S) x 28cm (G) x 15cm (W) |
Waga | Netto: 3.7kg, Brutto: 4.4kg |
Akcesoria | |
Zasilacz DC | AVN-DC060: 60W DC zasilacz dla serii AVN z wtykiem KPJX-4S |
Mikrofon Gooseneck | CM-GM2: Profesjonalny mikrofon pojemnościowy na wysięgniku |
