Audio-Over-IP Specification
|
|

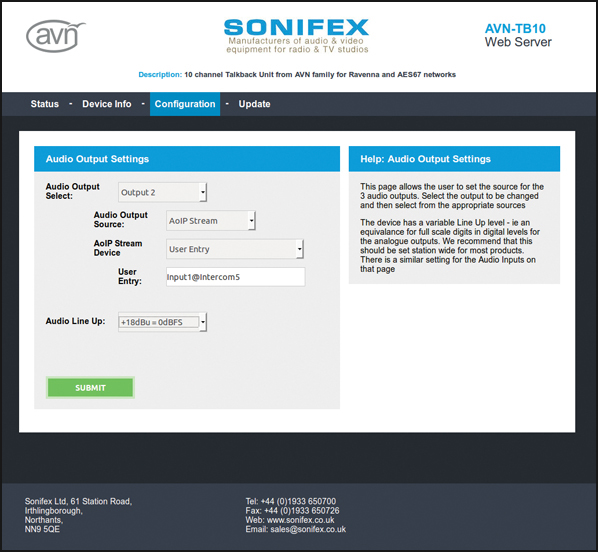

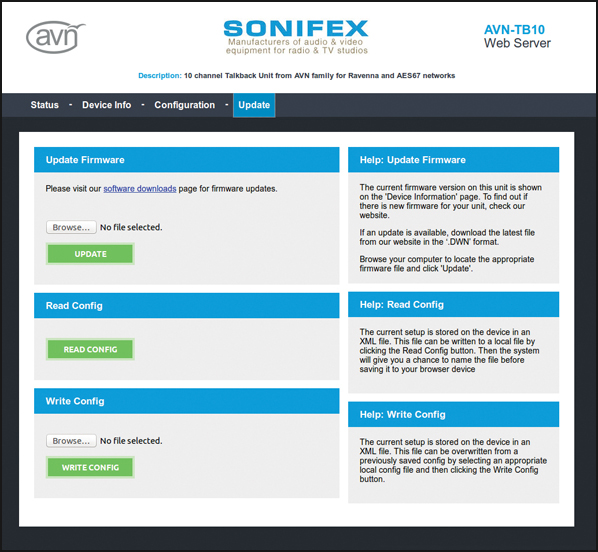

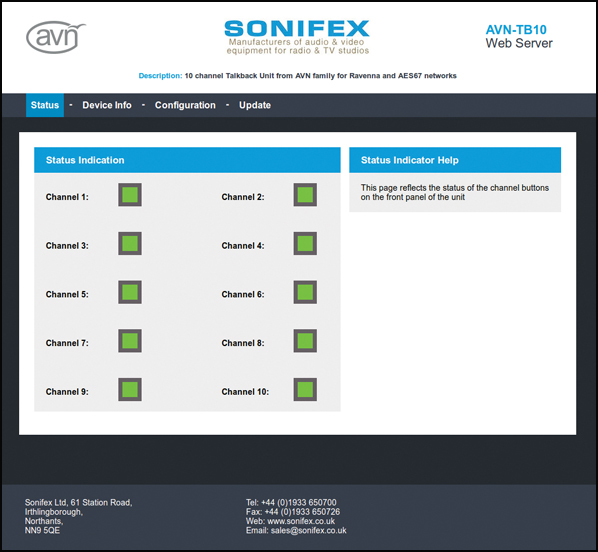

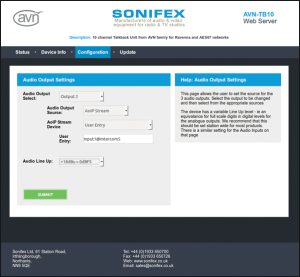

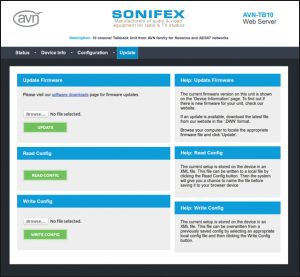

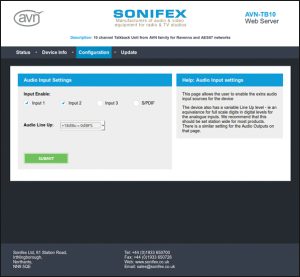

Open Standards | RAVENNA, AES67 |
Device Discovery | Bonjour (mDNS / DNS-SD) |
Audio Delivery | RTP/UDP over IPv4 multicast |
QoS | DiffServ |
Stream Management | RTSP/SDP |
Control | Ember+/webserver |
Format | Linear PCM 24-bit (L24) |
Channels Per Stream | 2 |
Frames Per Packet | 48 |
Maximum Streams | RX 25, TX 5 (fixed) |
Sample Rate | 48 kHz |
Timing Synchronisation
|
|
Profile Support | Default, media & custom profiles |
Timing Protocol | PTPv2, IEEE1588-2008 |
Wejścia i Wyjścia Audio
|
|
Mikrofon i wejścia zestawu słuchawkowego
|
|
Impedancja wejściowa | >2.5kΩ (zbalansowana) |
Zakres wzmocnienia | 0dB do +60dB |
Ustawienie 0dBFS | Regulowane w krokach 3dB od -58dBu do +2dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
Szum | -127dBu, 20kHz BW, Rs=200Ω przy 76dB wzmocnienia |
Wejścia liniowe niezbalansowane
|
|
Impedancja wejściowa | >20kΩ |
Ustawienie 0dBFS | Regulowane +15/+18/+20/+22/ +24dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-97dBFS, -30dBFS, 20Hz do 20kHz, jednorodne wzmocnienie, 20kHz BW |
Szum | -100dBFS, 20kHz BW, Rs=200Ω |
Crosstalk | <-97dB |
Wejścia liniowe zbalansowane
|
|
Impedancja wejściowa | >20kΩ (zbalansowana) |
Ustawienie 0dBFS | Regulowane +15/+18/+20/+22/ +24dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-110dBFS, -30dBFS, 20Hz do 20kHz, 20kHz BW |
Szum | -110dBFS, 20kHz BW, Rs=200Ω |
Crosstalk | <-100dB |
Common Mode Rejection | >70dB przy 1kHz |
Wyjście słuchawkowe
|
|
Impedancja wyjściowa | 150mW przy 32Ω do 600Ω słuchawkach |
Ustawienie 0dBFS | +20dB |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-108dBFS, -30dBFS, 20Hz do 20kHz, jednorodne wzmocnienie, 20kHz BW |
Szum | -110dBFS, 20kHz BW |
Wyjścia liniowe niezbalansowane
|
|
Impedancja wyjściowa | <50Ω |
Ustawienie 0dBFS | +12dB |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-95dBFS, -30dBFS, 20Hz do 20kHz, jednorodne wzmocnienie, 20kHz BW |
Szum | -100dBFS, 20kHz BW |
Wyjścia liniowe zbalansowane
|
|

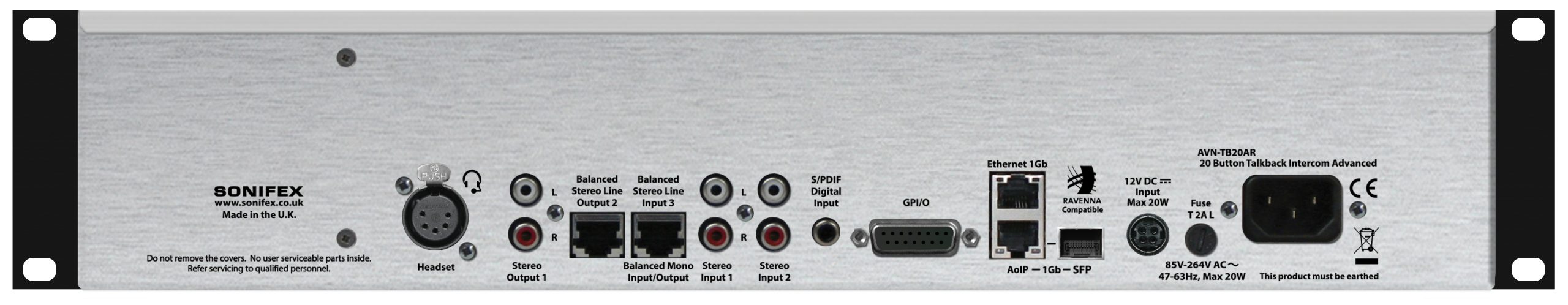

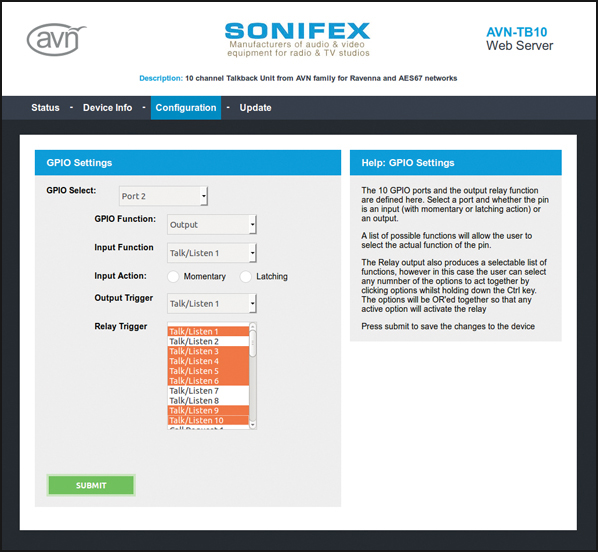

Impedancja wyjściowa | <50Ω (zbalansowana) |
Ustawienie 0dBFS | Regulowane +15/+18/+20/+22/ +24dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-110dBFS, -30dBFS, 20Hz do 20kHz, 20kHz BW |
Szum | -110dBFS, 20kHz BW, Rs=200Ω |
Loudspeaker | |
Moc wyjściowa | 4W |
Głośność | Od wyciszenia do pełnej głośności z kontrolą na panelu przednim |
Połączenia | |
Mikrofon | XLR-3 pin female (elektronika zbalansowana) |
Słuchawki | ¼ cal (6.35mm) gniazdo stereo |
Zestaw słuchawkowy | 1 x XLR-5 pin female (elektronika zbalansowana wejście) |
Wejścia audio | 2 x niezbalansowane stereo, RCA phono, 1 x S/PDIF, RCA phono |
Wyjścia audio | 1 x zbalansowane stereo, RJ45, 1 x niezbalansowane stereo, 2 x RCA phono |
Wyjście audio na głośnik | 1 x głośnik |
Wejście/Wyjście audio | 1 x zbalansowane stereo lub mono wejście/wyjście, RJ45 |
GPIO | 15-pinowe złącze typu „D” |
Sieć | 2 x Ethernet 1Gb, RJ45, 1 x SFP światłowodowy |
Zasilanie AC | IEC filtr, 85-264VAC, 47-63Hz, 20W |
Zasilanie DC | Złącze zasilania 4-pinowe 7.5A, 9.5-14VDC |
Ocena bezpiecznika | Fuse 2A 20mm x 5mm |

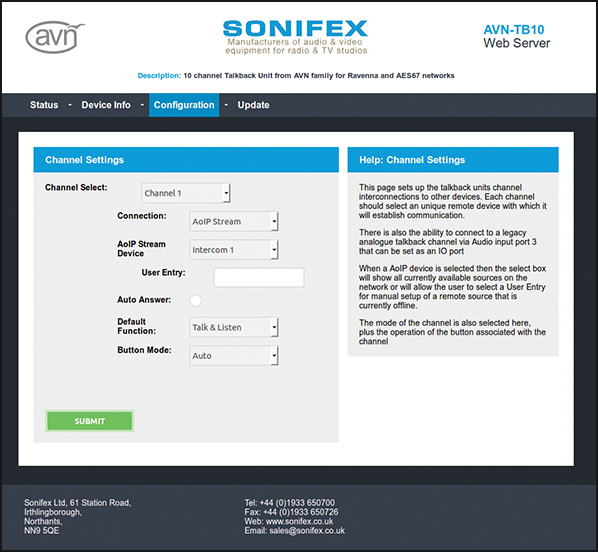

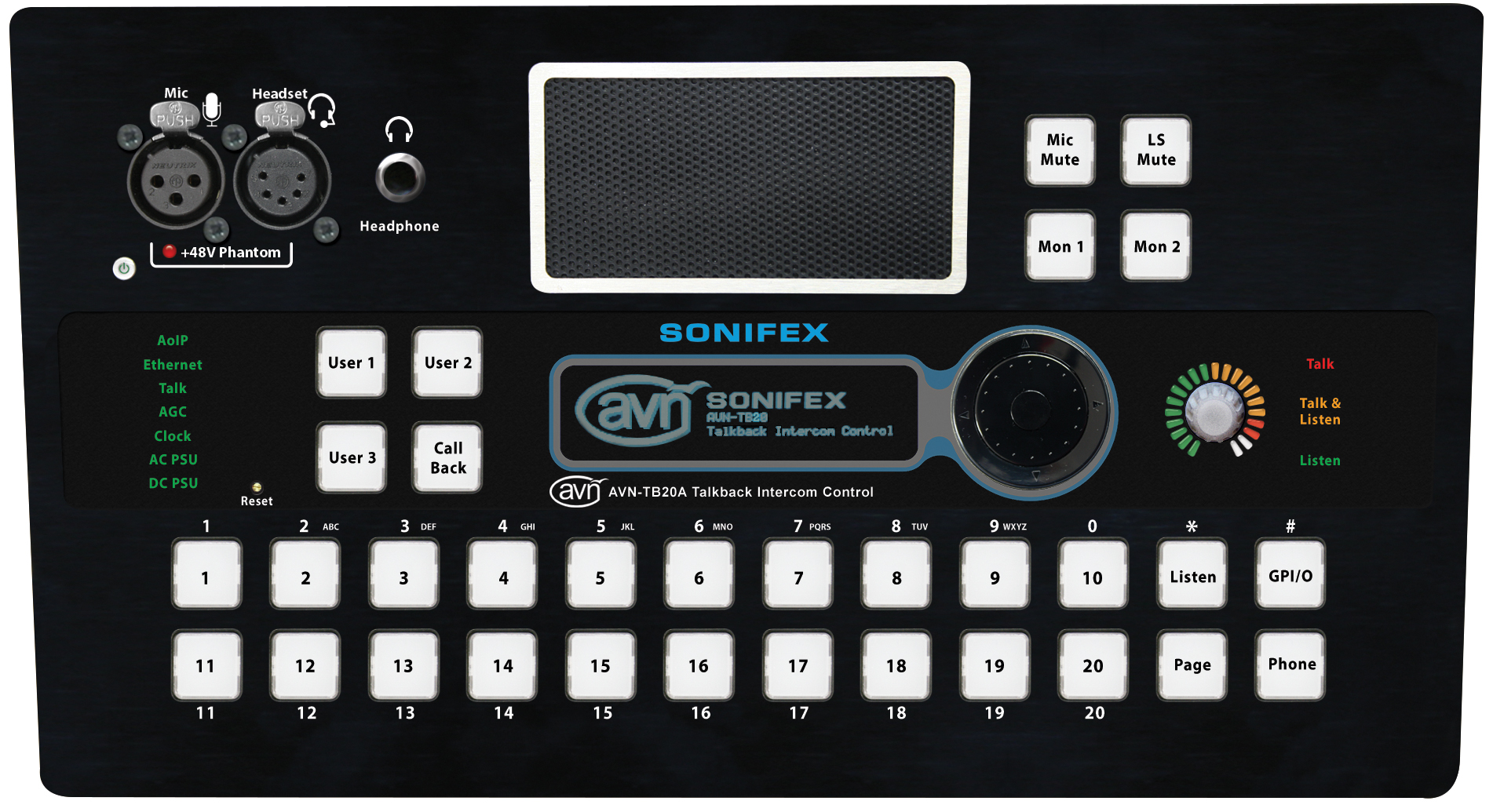

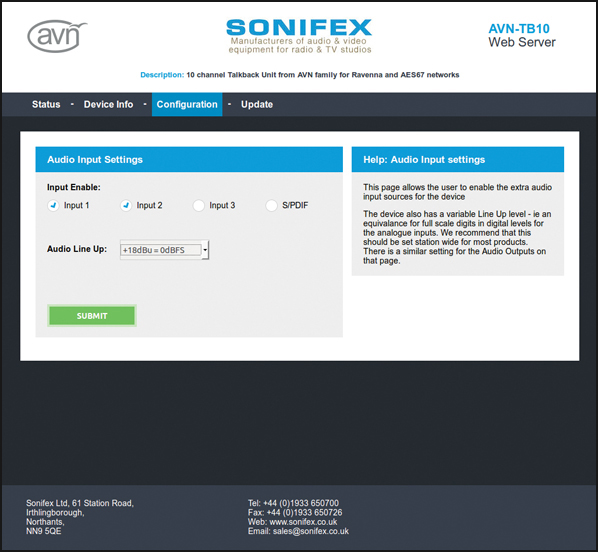

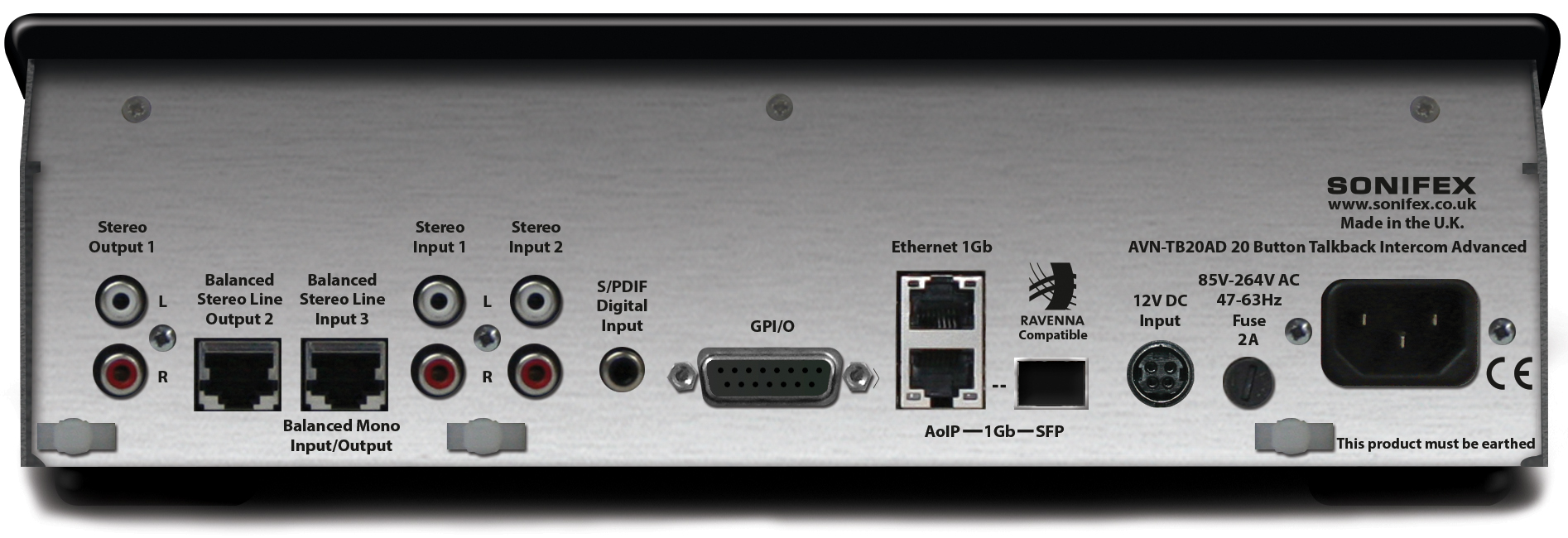

Typ urządzenia | AVN-TB20AD: 20-kanałowy desktopowy interkom talkback z RAVENNA AoIP |
Specyfikacja fizyczna
|
|
Wymiary (surowe) | 29.4cm (S) x 16.5cm (G) x 8.5cm (W) |
Wymiary (opakowanie) | 40cm (S) x 28cm (G) x 15cm (W) |
Waga | Netto: 2.5kg, brutto: 3.2kg |
Akcesoria | |
AVN-DC060 | 60W zasilacz DC dla serii AVN z wtykiem KPJX-4S |
CM-GM2 | Profesjonalny mikrofon gooseneck kondensatorowy |
