Specyfikacja Audio-Over-IP
|
|
Otwarte standardy | RAVENNA, AES67 |
Odkrywanie urządzenia | Bonjour (mDNS / DNS-SD) |
Dostarczanie audio | RTP/UDP przez IPv4 multicast |
QoS | DiffServ |
Zarządzanie strumieniem | RTSP/SDP |

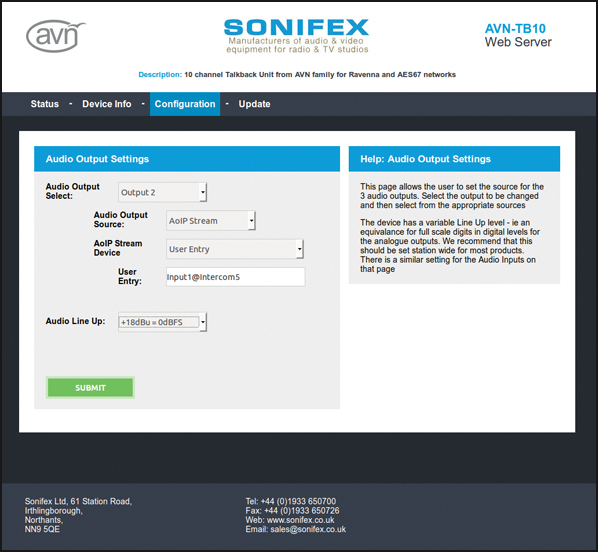

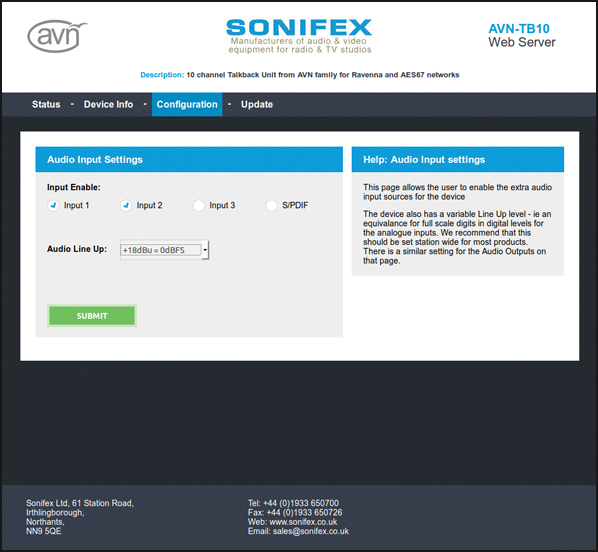

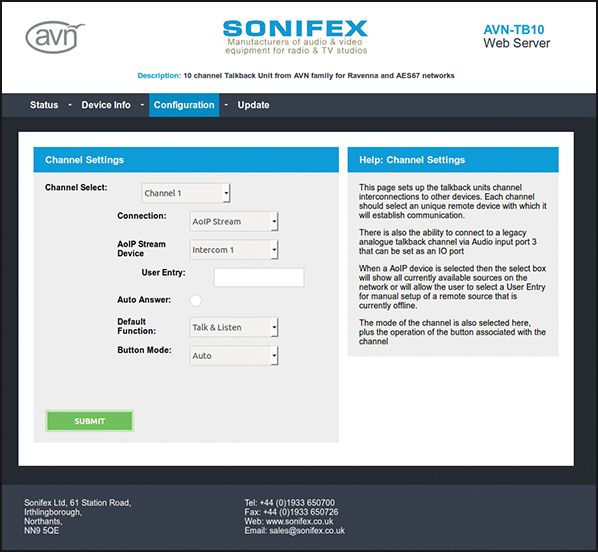

Kontrola | Ember+/serwer www |
Format | Linear PCM 24-bit (L24) |
Kanały na strumień | 2 |
Ramki na pakiet | 48 |
Maksymalna liczba strumieni | RX 15, TX 5 (stałe) |
Częstotliwość próbkowania | 48 kHz |
Synchronizacja czasu
|
|
Wsparcie profili | Domyślny, media, niestandardowe |
Protokół synchronizacji | PTPv2, IEEE1588-2008 |
Specyfikacja techniczna
|
|
Wejście mikrofonu i słuchawek
|
|
Impedancja wejściowa | >2.5kΩ zbalansowana |
Zakres wzmocnienia | 0dB do +60dB |
0dBFS poziom liniowy | Regulowany w krokach 3dB od -58dBu do +2dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
Szum | -127dBu, 20kHz BW, Rs=200Ω przy wzmocnieniu 76dB |
Wejścia liniowe niezbalansowane
|
|
Impedancja wejściowa | >20kΩ |
0dBFS poziom liniowy | +12dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-97dBFS, -30dBFS, 20Hz do 20kHz, jednostkowe wzmocnienie, 20kHz BW |
Szum | -100dBFS, 20kHz BW, Rs=200Ω |
Crosstalk | <-97dB |
Wejścia liniowe zbalansowane
|
|
Impedancja wejściowa | >20kΩ zbalansowana |
0dBFS poziom liniowy | Regulowany +15/+18/+20/+22/+24dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-110dBFS, -30dBFS, 20Hz do 20kHz, 20kHz BW |
Szum | -110dBFS, 20kHz BW, Rs=200Ω |
Crosstalk | <-100dB |
CMRR | >70dB @ 1kHz |
Wyjście słuchawek
|
|
Impedancja wyjściowa | Napędza 150mW przy 32Ω do 600Ω słuchawek |
0dBFS poziom liniowy | #ERROR! |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-108dBFS, -30dBFS, 20Hz do 20kHz, jednostkowe wzmocnienie, 20kHz BW |
Szum | -110dBFS, 20kHz BW |
Wyjścia liniowe niezbalansowane
|
|
Impedancja wyjściowa | <50Ω |
0dBFS poziom liniowy | +12dB |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-95dBFS, -30dBFS, 20Hz do 20kHz, jednostkowe wzmocnienie, 20kHz BW |
Szum | -100dBFS, 20kHz BW |
Wyjścia liniowe zbalansowane
|
|
Impedancja wyjściowa | <50Ω zbalansowana |
0dBFS poziom liniowy | Regulowany +15/+18/+20/+22/+24dBu |
Pasmo przenoszenia | 20Hz do 20kHz, +0/-0.2dB |
THD+N | <-110dBFS, -30dBFS, 20Hz do 20kHz, 20kHz BW |
Szum | -110dBFS, 20kHz BW, Rs=200Ω |
Głośnik | |
Moc wyjściowa | 4W |
Regulacja głośności | Od wyciszenia do pełnej głośności przez kontrolę na panelu frontowym |

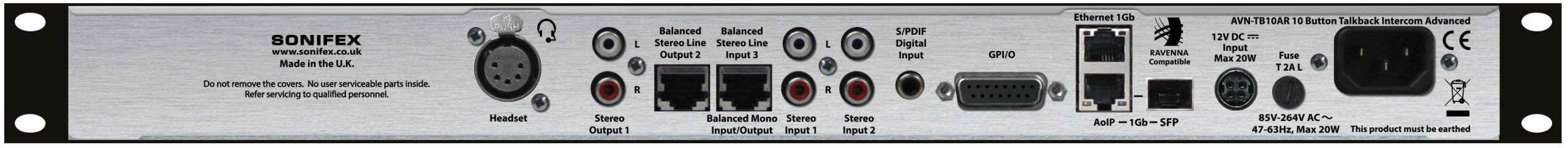

Połączenia | |
Wejście mikrofonu | XLR-3 pin żeński (elektronika zbalansowana) |
Wyjście słuchawek | Jack ¼ cala (6,35mm) gniazdo stereo |
Wejście zestawu słuchawkowego | 2 x XLR-5 pin żeński (zbalansowane wejście z przodu/tyłu) |
Wejścia audio | 2 x niezbalansowane stereo, RCA phono |
1 x S/PDIF, RCA phono | |
Wyjścia audio | 1 x zbalansowane stereo, RJ45 |
1 x niezbalansowane stereo, 2 x RCA phono | |
1 x wyjście głośnikowe | |
Wejście/wyjście audio | 1 x zbalansowane stereo lub mono wejście/wyjście, RJ45 |

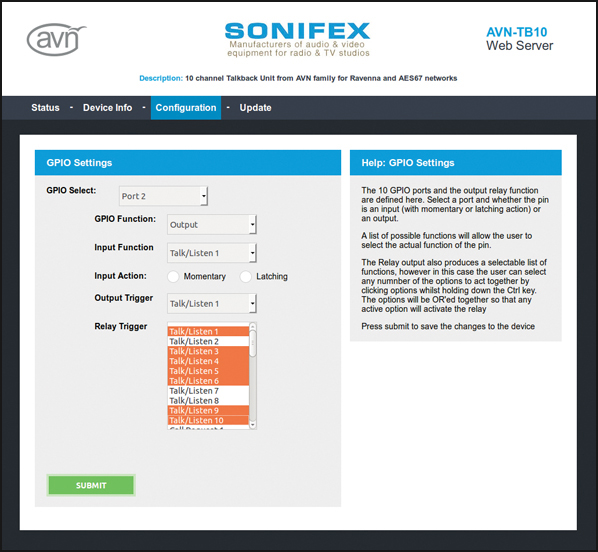

GPIO | 15-pinowe złącze D-type |
Sieć | 2 x gigabit Ethernet, RJ45 |
1 x SFP światłowód | |
Wejście AC Mains | Uniwersalne złącze IEC z filtrem, nieprzerwane zasilanie 85-264VAC, 47-63Hz, 20W |
Wejście DC | 4-pinowe złącze zasilania 7.5A, 9.5-14VDC |
Ocena bezpiecznika | Bezpiecznik przeciwprzepięciowy 2A 20mm x 5mm |
Typ urządzenia | |

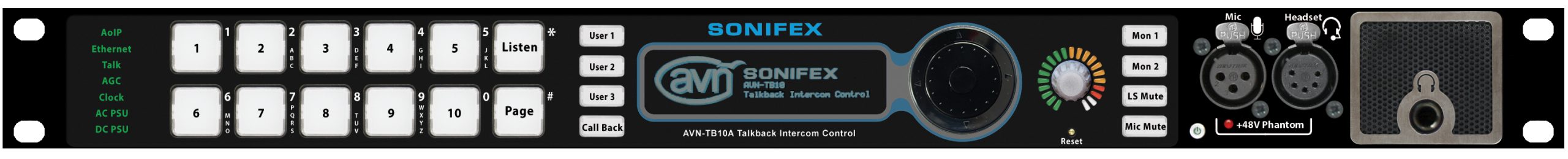

AVN-TB10AR | 10-kanałowy rackmountowy interkom talkback z RAVENNA AoIP |
Specyfikacja fizyczna
|
|
Wymiary (surowe) | 48,3 cm (W) x 17,5 cm (D) x 4,4 cm (H) (1U) |
Wymiary (w opakowaniu) | 59 cm (W) x 28 cm (D) x 11 cm (H) |
Waga | Nett: 2,4 kg, Gross: 3,1 kg |
Akcesoria | |
AVN-DC060 | Zasilacz DC 60W dla urządzeń AVN z wtykiem KPJX-4S |
CM-GM2 | Profesjonalny mikrofon typu gooseneck |
