Audio-Over-IP | |
Otwarte standardy | RAVENNA, AES67 |
Odkrywanie urządzeń |
Bonjour (mDNS / DNS-SD) & SAP
|
Dostarczanie audio |
RTP/UDP over IPv4 multicast
|
QoS | DiffServ |
Zarządzanie strumieniem | RTSP/SDP |
Sterowanie | Ember+/webserver |
Format |
Linear PCM 24-bit (L24)
|
Kanały na strumień | Maksymalnie 8 |
Ramki na pakiet | 48 |
Maksymalne strumienie | RX 15, TX 2 |
Częstotliwość próbkowania | 48 kHz |
Synchronizacja czasu
|
|
Obsługa profili |
Domyślny, media & profile niestandardowe
|
Protokół synchronizacji |
PTPv2, IEEE1588-2008
|
Specyfikacja techniczna
|
|
Wejścia liniowe niezbalansowane
|
|
Impedancja wejściowa | >20kΩ |
0dBFS Line-Up | +12dB |
Pasmo przenoszenia |
20Hz do 20kHz, +0/-0.2dB
|
THD+N |
<-97dBFS, -30dBFS, 20Hz do 20kHz, unity gain, 20kHz BW
|
Hałas |
-100dBFS, 20kHz BW, Rs=200Ω
|
Crosstalk | <-97dB |
Wejścia liniowe zbalansowane
|
|
Impedancja wejściowa | >20kΩ zbalansowana |
0dBFS Line-Up |
Regulowane +15/+18/+20/+22/+24dBu
|
Pasmo przenoszenia |
20Hz do 20kHz, +0/-0.2dB
|
THD+N |
<-110dBFS, -30dBFS, 20Hz do 20kHz, 20kHz BW
|
Hałas |
-110dBFS, 20kHz BW, Rs=200Ω
|
Crosstalk | <-100dB |
Common Mode Rejection | >70dB @ 1kHz |
Wyjście słuchawkowe
|
|
Impedancja wyjściowa |
Napędza 150mW w słuchawkach 32Ω do 600Ω
|
0dBFS Line-Up | +20dB |
Pasmo przenoszenia |
20Hz do 20kHz, +0/-0.2dB
|
THD+N |
<-108dBFS, -30dBFS, 20Hz do 20kHz, unity gain, 20kHz BW
|
Hałas | -110dBFS, 20kHz BW |
Wyjścia liniowe zbalansowane
|
|
Impedancja wyjściowa | <50Ω zbalansowana |
0dBFS Line-Up |
Regulowane +15/+18/+20/+22/+24dBu
|
Pasmo przenoszenia |
20Hz do 20kHz, +0/-0.2dB
|
THD+N |
<-110dBFS, -30dBFS, 20Hz do 20kHz, 20kHz BW
|
Hałas |
-110dBFS, 20kHz BW, Rs=200Ω
|
Głośnik | |
Moc wyjściowa | 4W |
Głośność |
Mute do pełnej głośności za pomocą kontroli na przednim panelu
|

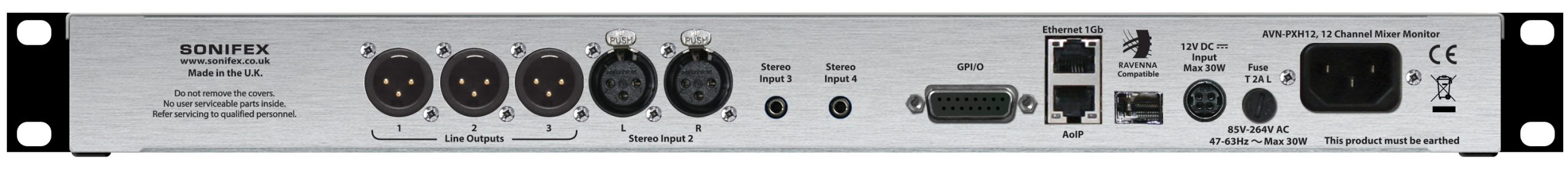

Połączenia | |
Wyjście słuchawkowe |
¼ cala (6,35mm) gniazdo jack stereo, gniazdo jack 3,5mm stereo
|
Wejścia audio |
3 x niezbalansowane 3,5mm gniazdo jack stereo, 2 x zbalansowane gniazda XLR-3 żeńskie
|
Wyjścia audio |
3 x zbalansowane gniazda XLR-3 męskie, 1 x wyjście na głośnik
|
GPIO | 15-pinowe gniazdo \'D\' |
Sieć |
2 x Ethernet gigabit, RJ45, 1 x SFP światłowodowe
|
Wejście zasilania AC |
Uniwersalne filtrowane IEC, ciągłe zasilanie 85-264VAC, 47-63Hz, 20W
|
Wejście zasilania DC |
4-pinowe gniazdo zasilania 7,5A, 9,5-14VDC
|
Wartość bezpiecznika |
Bezpiecznik przeciwprzepięciowy 2A 20mm x 5mm
|
Typ urządzenia |
AVN-PXH12: Monitor miksujący 2 x 12 kanały, portal AoIP
|
Specyfikacja fizyczna
|
|
Wymiary (surowe) |
48,3 cm (S) x 20,12 cm (G) x 4,4 cm (W) (1U)
|
Wymiary (opakowane) |
55,2 cm (S) x 29,5 cm (G) x 16,5 cm (W)
|
Waga |
Nett: 2,9 kg, Gross: 3,5 kg
|
Akcesoria | |
Zasilacz DC |
AVN-DC060: Zasilacz DC 60W dla serii AVN z wtykiem KPJX-4S
|
