AVN-CU4 Dante SONIFEX – Konfigurowalna Jednostka Komentatorska dla 4 Osób Komentujących

AVN-CU4 Dante – Konfigurowalna Jednostka Komentatorska dla 4 Osób Komentujących

AVN-CU4 to konfigurowalna przenośna jednostka komentatorska wykorzystująca Dante® AoIP. Jest to podwójna wersja AVN-CU2 zapewniająca cztery wejścia mikrofonowe/liniowe z szerokim, regulowanym zakresem wzmocnienia oraz cztery stereofoniczne wyjścia słuchawkowe z blokowanymi gniazdami jack, odpowiednie do obsługi przez trzech lub czterech komentatorów.

W pełni funkcjonalne urządzenie pozwala obsłużyć praktycznie każdą sytuację komentatorską dzięki połączeniom Dante AoIP i 4-przewodowym, podwójnej redundantnej sieci Dante i wielu opcjom zasilania AC / DC / PoE. Do 48 obrotowych enkoderów może być używanych na wejściach, wyjściach lub punktach krzyżowych, umożliwiając obsługę kanałów talkback, komentarzy i miksowania dźwięku w jednym urządzeniu.

Urządzenie zostało zaprojektowane od podstaw tak, aby można je było konfigurować w różnych sytuacjach za pomocą plików konfiguracyjnych, które można zapisywać i przywoływać w celu szybkiej konfiguracji. Dodatkowo przyciski i enkodery obrotowe można zablokować, jeśli urządzenie jest obsługiwane przez mniej technicznych komentatorów.

Na tylnym panelu znajduje się mnóstwo 4-przewodowych połączeń: 4 x analogowe wejścia liniowe na gniazdach XLR z blokadami zatrzaskowymi, 6 x analogowe wyjścia liniowe na wtykach XLR oraz wejście i wyjście stereo RJ45 AES3. Połączenia te mogą działać jako jednoczesna analogowa kopia zapasowa połączeń Dante AoIP.

Porównanie z AVN-CU2

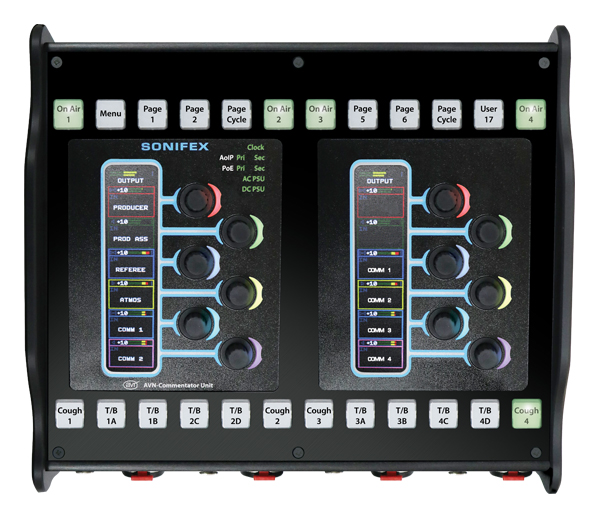

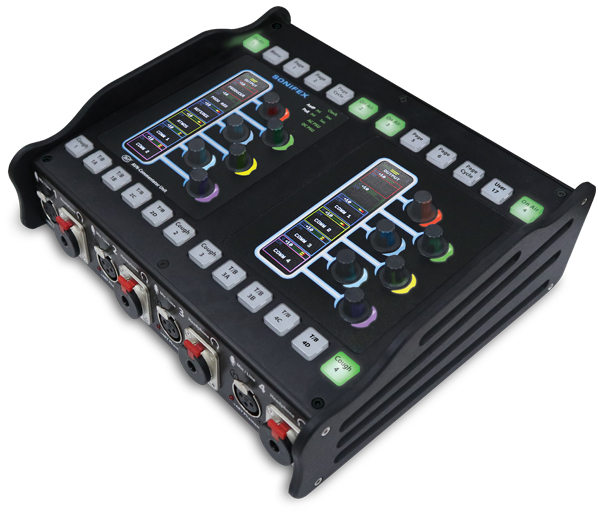

Zestaw funkcji jest taki sam jak w AVN-CU2, z następującymi różnicami. Dostępne są dwa wyświetlacze z podwojoną liczbą elementów sterujących:

• 4 przyciski On-air.
• 4 przyciski stron, po 2 na każdą połowę wyświetlacza.
• 4 przyciski kaszlu.
• 8 przycisków Talkback, do 4 dla każdego użytkownika.
• 3 przyciski użytkownika.
• 12 x enkoderów obrotowych.
• 8 x stron po 6 pozycji enkodera obrotowego (łącznie 48).
• Podobnie jak w AVN-CU2, podświetlane logo „Sonifex” działa jako wskaźnik zasilania, a podświetlane diody LED wskazują stan zegara sieciowego, stan łącza AoIP Primary i AoIP
• Secondary, PoE Primary, PoE Secondary i aktywne zasilanie AC.

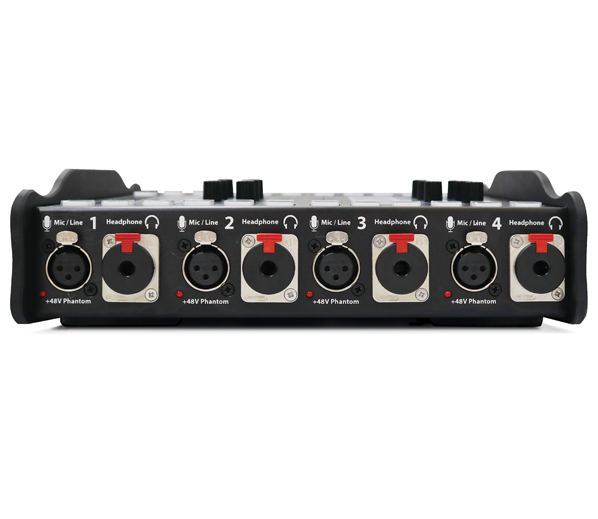

Na przednim panelu znajdują się 4 wejścia mikrofonowe/liniowe ze wskaźnikiem zasilania phantom +48V oraz 4 wyjścia słuchawkowe na blokowanych gniazdach jack 6,35 mm.

Urządzenie posiada podwójne redundantne porty sieciowe na złączach RJ45 (PoE+ przy użyciu 2 złączy Neutrik EtherCON®) i SFP.

Do zasilania urządzenia, oprócz podwójnych portów PoE i 4-pinowego wejścia 12V XLR DC, służy wejście sieciowe AC na gnieździe IEC z uniwersalnym zasilaczem.

Pełny opis

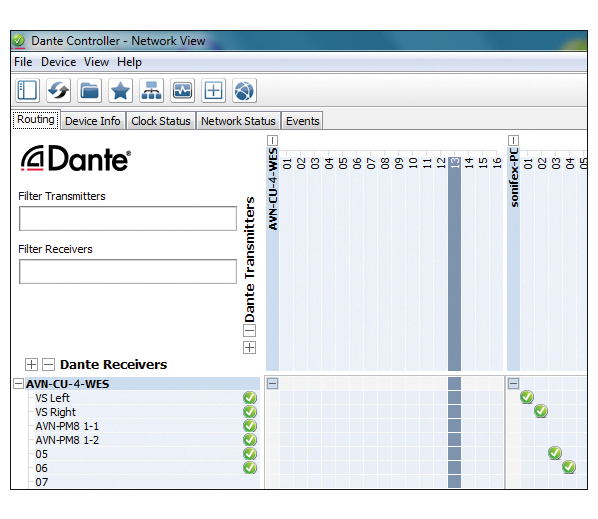

Urządzenie obsługuje do 16 wejściowych i wyjściowych kanałów AoIP oraz do 16 jednoczesnych wejściowych i wyjściowych strumieni AoIP. Konfiguracja strumienia do i z urządzenia odbywa się początkowo za pośrednictwem Dante® Controller z bardziej szczegółową konfiguracją wykonywaną za pomocą wbudowanego internetowego interfejsu GUI. Moc tego urządzenia tkwi w imponującym silniku miksującym, który nakłada się na zwykłe ustawienia Dante® Controller. Po utworzeniu przepływów Dante®, wejścia i wyjścia można dowolnie miksować do AoIP lub fizycznych wejść i wyjść, kontrolowanych za pomocą programowalnych przycisków i enkoderów obrotowych, które kontrolują wzmocnienie i panoramę wejść, wyjść lub punktów krzyżowych, umożliwiając całkowitą elastyczność w różnych sytuacjach.

Może być używany w dowolnej liczbie różnych sytuacji komentatorskich, sterowany ręcznie lub zdalnie, a elementy sterujące można „zablokować”, aby nie można było ich manipulować ani zmieniać, aby zagwarantować niezawodne działanie. Umieszczony w wytrzymałej i intuicyjnej, przyjaznej dla użytkownika obudowie, jest to naprawdę inny sposób patrzenia na to, jak powinny działać jednostki komentatorskie.

Tradycyjne jednostki komentatorskie mają stałe analogowe i cyfrowe wejścia/wyjścia oraz stałe elementy sterujące w stałych pozycjach na urządzeniu. Ich wejścia i wyjścia są definiowane podczas projektowania sprzętu, a zatem są ograniczone przez ten początkowy projekt, w tym ograniczony routing, miksowanie i DSP ścieżek audio.

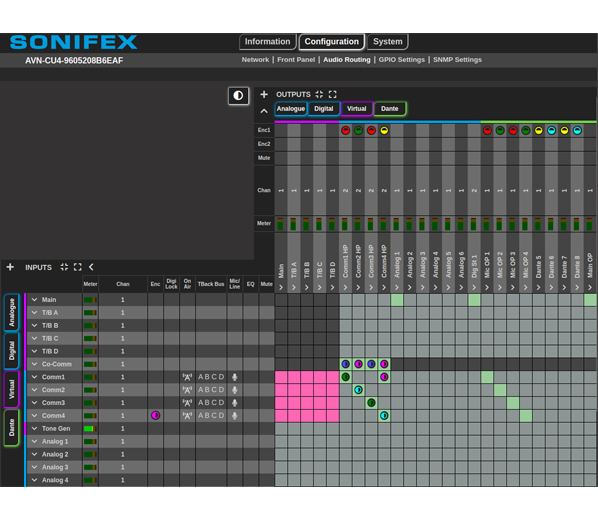

W przypadku AVN-CU4 przyjęliśmy inne podejście. Został on zaprojektowany od podstaw tak, aby był całkowicie elastyczny w działaniu, a wykorzystanie Dante AoIP oznacza, że wejścia i wyjścia mogą być dodawane zgodnie z wymaganiami (maksymalnie do 16 na jednostkę). Ponieważ każde fizyczne wejście analogowe lub cyfrowe może być miksowane i kierowane z dowolnym wejściem Dante AoIP do dowolnego fizycznego wyjścia lub wyjścia Dante, można zdefiniować własne ścieżki audio. Dodatkowo można wybrać, które z tych ścieżek mają być kontrolowane (głośność i panorama) za pomocą obrotowych enkoderów.

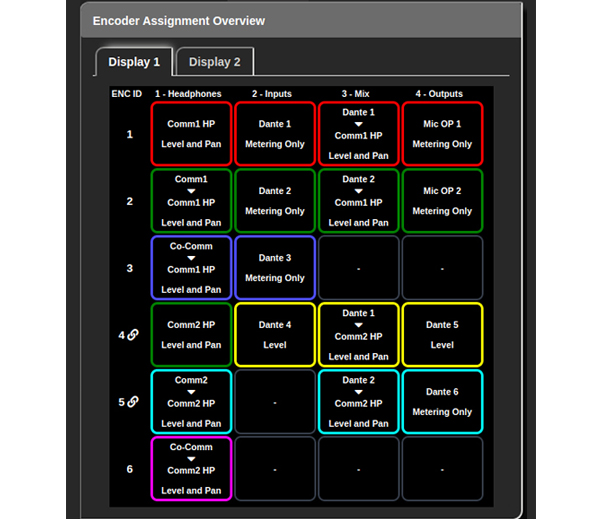

Korzystając z wbudowanego graficznego interfejsu użytkownika, na matrycy miksującej można umieścić do 8 nazwanych stron po 6 enkoderów obrotowych (łącznie 48) na wejściach, wyjściach lub punktach krzyżowych. Enkodery mogą sterować głośnością i panoramą słuchawek oraz głośnością wejść, wyjść lub punktów krzyżowych. Każdy obrotowy enkoder posiada oddzielną, oznaczoną kolorami sekcję miernika, pokazującą nazwę kanału, szczegółowy pomiar poziomu oraz panoramowanie lewo/prawo na jasnym, czytelnym w świetle dziennym wyświetlaczu.

Kolory można zaprogramować dla każdego enkodera, aby szybko zidentyfikować określone grupy źródeł, dzięki czemu wybór źródła słuchawkowego staje się intuicyjny.

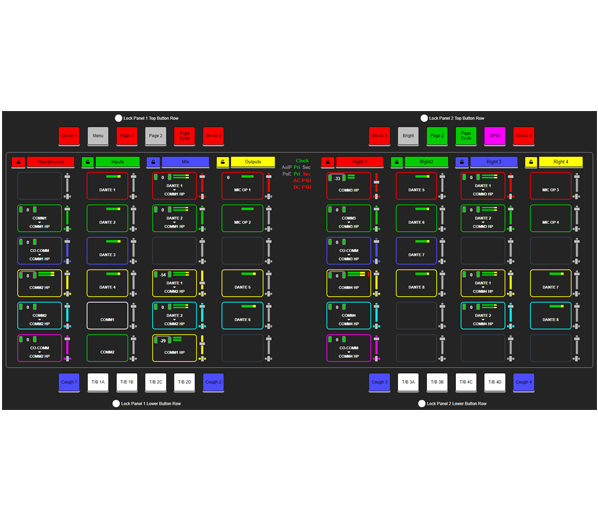

Urządzenie może być w pełni zdalnie sterowane za pomocą interfejsu internetowego, który naśladuje panel przedni urządzenia i zawiera pomiar na żywo. Wszystkie elementy sterujące mogą być obsługiwane tak, jak na urządzeniu, a na panelu przednim dostępne są opcje blokady dla każdego przycisku i enkodera, z „szybką blokadą” dla rzędów przycisków i stron enkoderów. Pozwala to na skonfigurowanie urządzenia do prostej obsługi przez utalentowanego operatora, ale z bardziej złożonymi konfiguracjami, na przykład do miksowania talkbacku lub kanałów z wozu transmisyjnego.

AVN-CU4 zapewnia cztery blokowane wejścia mikrofonowe/liniowe, każde ze wskazaniem zasilania phantom +48V i szerokim, regulowanym zakresem wzmocnienia. Posiada cztery stereofoniczne wyjścia słuchawkowe z blokowanymi gniazdami jack 6,35 mm, odpowiednie do obsługi przez czterech komentatorów.

Zasilany jest za pomocą technologii Power over Ethernet (PoE), przy użyciu złączy Neutrik EtherCON®, z portem głównym i dodatkowym dla redundancji zasilania i danych. Dostępne jest dodatkowe 4-pinowe wejście XLR 12V DC i wejście sieciowe AC na gnieździe IEC, z uniwersalnym zasilaczem. Urządzenie obsługuje do 16 wejściowych i wyjściowych kanałów AoIP oraz do 16 jednoczesnych wejściowych i wyjściowych strumieni AoIP.

12 enkoderów obrotowych i 24 przyciski są w pełni konfigurowalne, aby kontrolować poziomy wejściowe i wyjściowe oraz panoramowanie. 12 przycisków może mieć różne kolory dla funkcji włączania i wyłączania.

Pomiar jest dostępny dla każdego wejścia/wyjścia, przy czym pomiar wyjściowy można skonfigurować jako regulację poziomu przed lub po. Górna część wyświetlacza pokazuje pomiar wyjściowy, wskazanie limitera i nazwę wyjścia. Regulowany limiter jest dostępny na każdym wyjściu i jest stosowany automatycznie, aby zapobiec obcinaniu sygnału.

Urządzenie posiada 4 x blokowane wejścia mikrofonowe/liniowe ze wskaźnikiem zasilania phantom +48V oraz 4 x wyjścia słuchawkowe na blokowanych gniazdach jack 6,35 mm.

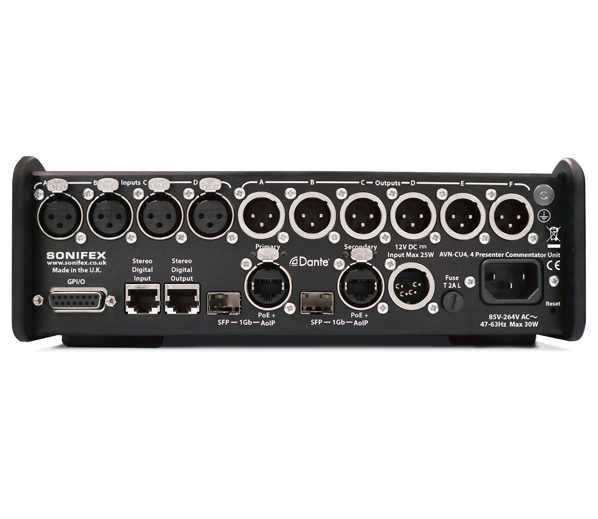

Cztery połączenia przewodowe na tylnym panelu zapewniają szereg sposobów łączenia się ze światem zewnętrznym. Dostępne są

• 4 x analogowe wejścia liniowe na gniazdach XLR z blokadami zatrzaskowymi
• 6 x analogowe wyjścia liniowe na wtykach XLR
• 1 x wejście stereo RJ45 AES3
• 1 x wyjście stereo RJ45 AES3
• Wejścia/wyjścia można przypisać jako wejścia programowe, wejścia talkback, wyjścia mikrofonowe (poziom liniowy), wyjścia PA, wyjścia strefowe lub wyjścia talkback, w zależności od potrzeb. Ponadto połączenia AES/analogowe mogą być używane jako punkt wejścia lub wyjścia do/z sieci AoIP.

Urządzenie posiada podwójne redundantne porty sieciowe zarówno RJ45 (PoE przy użyciu 2 złączy Neutrik EtherCON®), jak i SFP dla długich przebiegów światłowodowych.

Na 15-stykowym złączu typu D znajduje się 10 konfigurowalnych GPIO z 1 przełączanym wyjściem. GPIO i VGPIO (wirtualne GPIO, tj. polecenia sieciowe) można skonfigurować na matrycy, aby wizualnie pokazać działania, w połączeniu z naciśnięciami przycisków i wyzwalaczami zdarzeń, takimi jak wyciszanie wejść/wyjść, co umożliwia pewną automatyzację. Naciśnięcia przycisków mogą sterować przyciskami i funkcjami na innych urządzeniach AVN-CU podłączonych do sieci za pomocą VGPIO.

Pełną konfigurację urządzenia, w tym wszystkie ustawienia enkodera, konfiguracje przycisków i trasy audio matrycy miksowania Dante, można zapisać w edytowalnym pliku tekstowym .json. W urządzeniu można przechowywać do 8 takich plików i wczytywać je z menu głównego, co oznacza, że urządzenie może być wstępnie skonfigurowane dla dowolnego miejsca lub wydarzenia, a ustawienia te można natychmiast przywołać na miejscu.

Wszystkie przyciski mają tekst w postaci klawiszy i można je skonfigurować dla dowolnego przycisku w dowolnej pozycji. Dostępnych jest kilka standardowych operacji:

• 4 przyciski On-Air mogą być używane do podłączania dźwięku z mikrofonu do głównego wyjścia, albo przez AoIP, albo przez cyfrowe połączenie audio AES. W razie potrzeby przyciski On-Air można zablokować.
• Przycisk Menu umożliwia dostęp do ograniczonych opcji konfiguracji na wyświetlaczu TFT.
• Przyciski stron zmieniają wyświetlacz i enkodery w celu monitorowania dodatkowego zestawu źródeł, punktów miksowania lub wyjść.
• Można wstępnie zaprogramować do 8 stron, np. jedną dla wejść talkback, jedną dla wyjść, jedną do monitorowania innych źródeł.
• 4 x Przyciski kaszlu powodują wyłączenie komentatora po ich naciśnięciu.
• 3 x Przyciski użytkownika można zaprogramować do wykonywania dowolnej funkcji za pomocą serwera internetowego.
• 8 przycisków T/B (talkback) można skonfigurować tak, aby inicjowały talkback przez AoIP, analogowe lub cyfrowe połączenia audio AES, wykorzystując 4 szyny talkback. Przyciski talkback działają w trybie leniwego talkback, wyłączając komentatora po wywołaniu.
• 12 x enkoderów obrotowych.
• 8 x stron po 6 pozycji enkodera obrotowego (łącznie 48).

Podświetlane logo „Sonifex” działa jako wskaźnik zasilania, a podświetlane diody LED wskazują stan zegara sieciowego, stan łącza AoIP Primary i AoIP Secondary, PoE Primary, PoE Secondary i aktywne zasilanie AC/DC.
