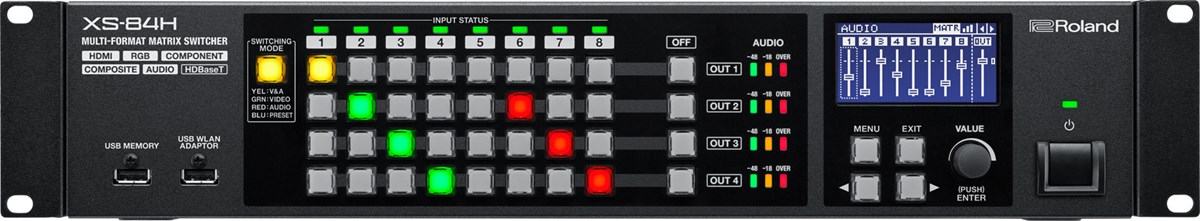

ROLAND XS-84H Wieloformatowy przełącznik matrycowy

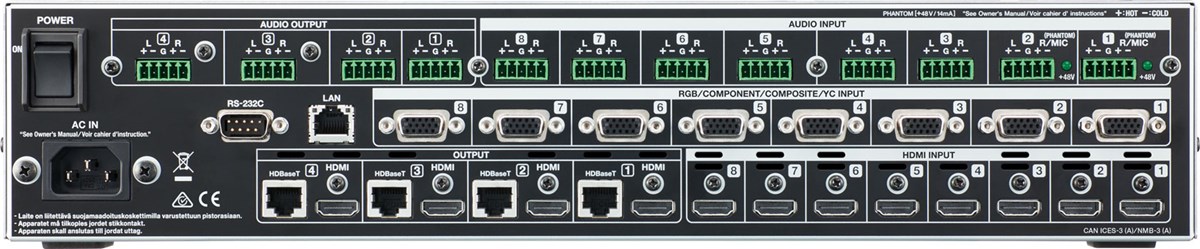

Przełącznik matrycowy audio & video z ośmioma multiformatowymi wejściami i wbudowanymi skalerami Konwerter analogowego i cyfrowego audio oraz video na sygnał cyfrowy. - Wejścia: 8 HDMI i 8 RGB/Component/S-video/Composite analog video - Wyjścia: 4 HDMI i 4 HDBaseT (*Przełącznik HDMI lub HDBaseT przy każdym wyjściu) - Wsparcie dla rozdzielczości maksymalnie WUXGA oraz 1080p, z wbudowanymi skalerami - 8 wejść liniowych stereo (2 złącza mikrofonowe z zasilaniem phantom 48V) z wbudowaną konwersją AD/DA i embedded/de-embedded HDMI audio - 16 kanałowy cyfrowy mikser dźwięku z efektami (HPF, 4 Band EQ, bramka szumu/expander oraz kompresor) i sekcją delay na wyjściu - Wsparcie dla sterowania RS-232C, sieciowego i poprzez iPad Zintegrowane środowisko video i audio - Seria XS to zintegrowane środowisko routingu i przełączania źródeł HDMI i analogowych oraz wyświetlaczy cyfrowych. Umożliwia błyskawiczne przełączanie dla HDMI, RGB, component, S-video i composite video, a także wysyłkę aż do czterech wyjść. - Seria wyposażona jest w emulację EDID dla sygnałów HDMI i RGB, zarządzanie informacjami EDID pomiędzy wyświetlaczem i źródłem HDMI zapewniając stabilność systemu środowiska HDMI. - Funkcjonalność HDCP zapewnia obsługę autoryzacji każdego źródła HDMI umożliwiając szybkie przełączanie poniżej 5 klatek. - Moc DSP umożliwia także przełączanie i miksowanie dźwięku podawanego na wejścia. Na raz można stworzyć aż do czterech miksów z sygnałów zarówno analogowych jak i cyfrowych embedowanych w sygnałach wejściowych HDMI. W rezultacie miks może być embedowany do wyjścia HDMI/HDBaseT a także na analogowe wyjście audio. Przetwarzanie video wysokiej jakości - Seria XS maksymalnie cztery wewnętrzne skalery zapewniające funkcję komponowania (*). Można skalować indywidualne wejścia HDMI, RGB, component, S-video lub composite video oraz wypuszczać obraz wynikowy w formacie dostosowanym do systemu. Skalowanie może być dostosowane co do jednego piksela, umożliwiając uzyskanie obrazu wyjściowego o rozmiarze ściśle dopasowanym do ekranu. *Przy funkcjach komponowania wszystkie wyjścia przyjmują ten sam format. - Maksymalna wspierana rozdzielczość to WUXGA/1080p zarówno na wejściu jak i wyjściu. Dla obrazów z przeplotem dostępna jest na wyjściu funkcja deinterlacing dając możliwość wyprowadzenia sygnału progresywnego. - Sygnały video mogą być odwracane w pionie lub w poziomie, albo obracane o 90 stopni. Przy użyciu tej kombinacji istnieje możliwość tworzenia obrazu podzielonego. - Funkcja Preview Out daje użytkownikowi możliwość sprawdzenia video źródłowego przed podaniem go na wyjście. Tryb Prezentacyjny umożliwia operatorowi widzenie przewodnika w postaci linii z tekstem wskazujące rozmiar głównego ekranu. Przetwarzanie dźwięku - Seria XS oferuje zaawansowane przetwarzane dźwięku dzięki pokładowej technologii DSP Rolanda. Obok sygnałów audio z ośmiu wejść HDMI ta seria wyposażona jest też w osiem analogowych wejść stereo. Do ustawiania poziomu dźwięku oprócz pokrętła na panelu istnieje możliwość zastosowania szczegółowej kontroli zdalnej na iPadzie lub zewnętrznym kontrolerze. Bardzo łatwo monitoruje się dźwięk poprzez wskaźniki poziomów głośności dla każdego wyjścia. - Seria XS akceptuje sygnały o poziomie mikrofonowym na dwóch kanałach. Wbudowana funkcja ducking automatyczne ścisza głośność innych dźwięków kiedy pojawia się sygnał na kanale mikrofonowym. - Wejścia audio dla każdego wejścia posiadają filtr high-pass, 4-zakresowy equalizer, bramkę szumu/expander oraz kompresor. - Wyjścia audio posiadają 4-zakresowy equalizer, bramkę szumu /compressor oraz delay. Sterowanie za pomocą iPada Do bezpośredniego sterowania przy pomocy Apple iPad należy zainstalować aplikację Roland XS Remote i użyć bezprzewodowy adapter USB Roland WNA1100-RL. Oprócz sterowania, aplikacja Roland XS Remote może również z funkcją memory-recall przywoływać błyskawicznie zapisane ustawienia. XS-84H posiada cztery programy trybów wyjściowych, które można edytować. - MATRIX MODE - SPAN MODE - PinP MODE - 4K MODE Sale konferencyjne Seria XS może wykonywać przełączanie sygnałów z ośmiu komputerów lub urządzeń video. Konfiguracja może zawierać zarówno cyfrowe jak i analogowe źródła video takie jak HDMI, RGB , Component, S-video i composite. W audio można przełączać i miksować osiem wejściowych kanałów stereo. Funkcja ducking umożliwia ściszanie dźwięku podczas mówienia do mikrofonu. Wyjście HDBaseT daje możliwość transmitowania video w jakości 1080p high-definition poprzez kabel Cat5e do sprzętu kompatybilnego z HDBaseT. Klasy szkolne Seria XS może przełączać źródła HDMI z zabezpieczeniem HDCP z komputerów, smart phonów oraz obrazków zapisanych w pamięci wewnętrznej. Może też wyświetlać napisy na wyświetlaczach szkolnych bez konieczności podłączania żadnego dodatkowego sprzętu. Wbudowane kompresory, EQ i HPF na wejściach liniowych ułatwiają dostosowanie finalnego dźwięku źródeł mikrofonowych i liniowych. Wyjście do czterech linii HDBaseT pozwala transmitować video na sub-wyświetlacze. Hale i kościoły Seria XS obok HDMI i RGB wspiera na wejściach sygnały component , S-video oraz composite, co może się szczególnie przydać w halach wyposażonych w urządzenia video różnego rodzaju. Produkcja multiekranowa możliwa jest do zrealizowania w różnych trybach pracy. Funkcje horizontal mirroring oraz cropping pozwalają stworzyć prawdziwie symetryczne video z równoczesnym wysyłaniem obrazu w pełnej szerokości na ekran główny w lobby. Przełącznik 4K XS-84 może przełączać cztery linie video jako grupę, co pozwala skonfigurować system 4K. Można przełączać zmiksowane obrazy video ze źródeł 4K, HD i SD, a także video aż do rozmiaru WUXGA i inne formaty komputerowe. Rozwiązanie telekonferencyjne Seria XS posiada cztery wewnętrzne szyny zarówno dla video jak i audio. Mogą być zastosowane do tworzenia dźwięku typu minus-one lub do stworzenia systemu tele- konferencyjnego. Konwenty i imprezy okolicznościowe Seria XS wyposażona jest w osiem portów z wejściami HDMI oraz RGB/Component/S-video/Composite, dając odpowiednią ilość wejść do zagospodarowania nawet podczas dużych konwentów. Istnieje możliwość podejrzenia obrazu wyjściowego dla dostosowania jego pozycji, skalowania i współczynnika proporcji obrazu zanim zostanie wypuszczony na wyjście. Funkcje komponowania pozwalają tworzyć różnego rodzaju plansze informacyjne niezależnie od ekranu głównego, np. do monitorów dla prezenterów i wykonawców. Roland XS-Series Multi-Format Matrix Switchers from Roland Professional A/V Specyfikacja Video Processing 4:4:4 (Y/Pb/Pr), 10-bit Input Connectors HDMI : Type A (19 pin) x 8 (Input 1 to 8) *HDCP supported RGB/Component/S-video/Composite : HD DB-15 type x 8 (Input 1 to 8) Output Connectors HDMI : Type A (19 pin) x 4 (Output 1 to 4) HDBaseT : RJ-45 x 4 (Output 1 to 4) *HDCP supported Input/Output Level and Impedance RGB/Component Level : 1.0Vp-p (luminance), 0.286Vp-p (chroma, NTSC), 0.3Vp-p (chroma, PAL) Impedance : 75 ohms Composite/S-video Level : 1.0Vp-p (luminance), 0.286Vp-p (chroma, NTSC), 0.3Vp-p (chroma, PAL) Impedance : 75 ohms Input Supported Formats HDMI : up to 1080p/59.94, up to 1920x1200/60 Component : up to 1080p/59.94 RGB : up to 1920x1200/60 *Reduced Blanking Composite : 480i/59.94, 576i/50 S-video 480i/59.94, 576i/50 Still Image: Windows® Bitmap File (.bmp) * Maximum 1920 x 1200 pixels, 24 bit per pixel, uncompressed Output Supported Formats HDMI/HDBaseT: 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p, 640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz * The output refresh rates of 640 x 480–1366 x 768 are 75 Hz when the unit’s frame rate setting is 50 Hz. * Conforms to VESA DMT Version 1.0 Revision 11. * 1920 x 1200/60 Hz: Reduced blanking Effects Transition : Cut Composition : PinP Others : Vertically flip, Horizontally flip, Rotated 90 degrees Audio Audio Processing Sampling Rate : 24-bit/48 kHz Input Connectors Digital : HDMI Type A (19 pin) x 8 Analog : 5 pin terminal block connector x 8 Output Connectors Digital : HDMI Type A (19 pin) x 4 Analog : 5 pin terminal block connector x 4 Input Level and Impedance Ch 1 to 2 : -60 to +4dBu (Maximum: +22 dBu), 10k ohms (Gain 0 to 23 dBu), 5k ohms (Gain 24 to 64 dBu) Ch 3 to 8 : +4dBu (Maximum: +22 dBu), 8.5k ohms Output Level and Impedance Ch 1 to 4 : +4dBu (Maximum: +22 dBu), 600 ohms Audio Formats HDMI : Linear PCM, 24bit, 48kHz, 8ch Audio Effects Input : High-pass filter, 4-band equalizer, Gate/Expander, Compressor Output : 4-band equalizer, Gate/Compressor, Delay Others connectors RS-232C : D-Sub 9 pin type x 1 LAN : RJ-45 x 1 USB : A Type x 2 for USB memory, for WNA-1100RL Display 2 color LCD 128 x 64 dots Others Power Supply : AC 115 V, AC 117 V, AC 220 V, AC 230 V, AC 240 V (50/60 Hz) Power Consumption : 50w Accessories : Power Cord, Captive Screw Connectors, Rubber Foots, Owner’s Manual Size and Weight Width 481 mm 18-15/16 inches Depth 334 mm 13-3/16 inches Height 88 mm 3-1/2 inches Weight 5.3 kg 11 lbs. 11 oz.
