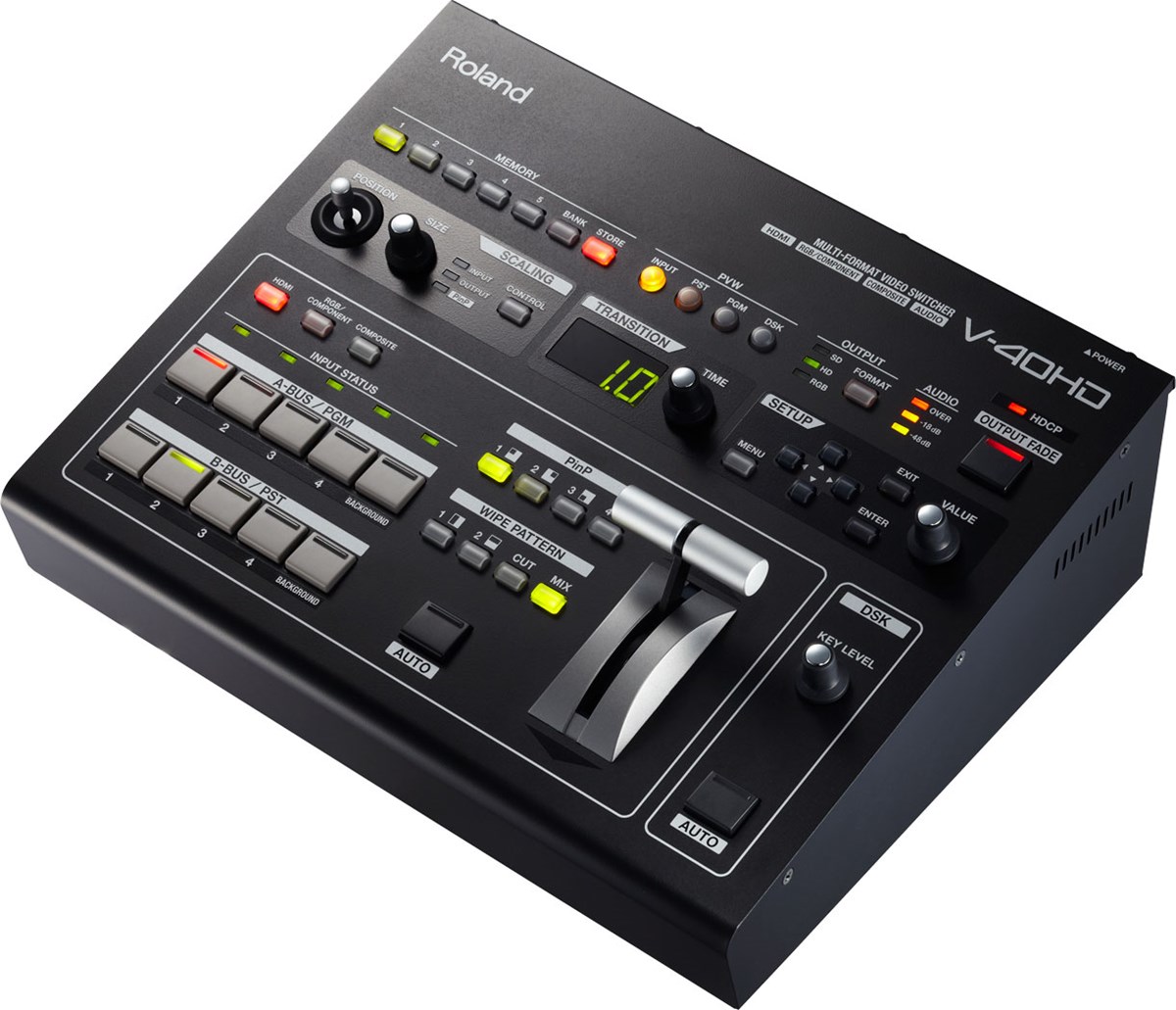

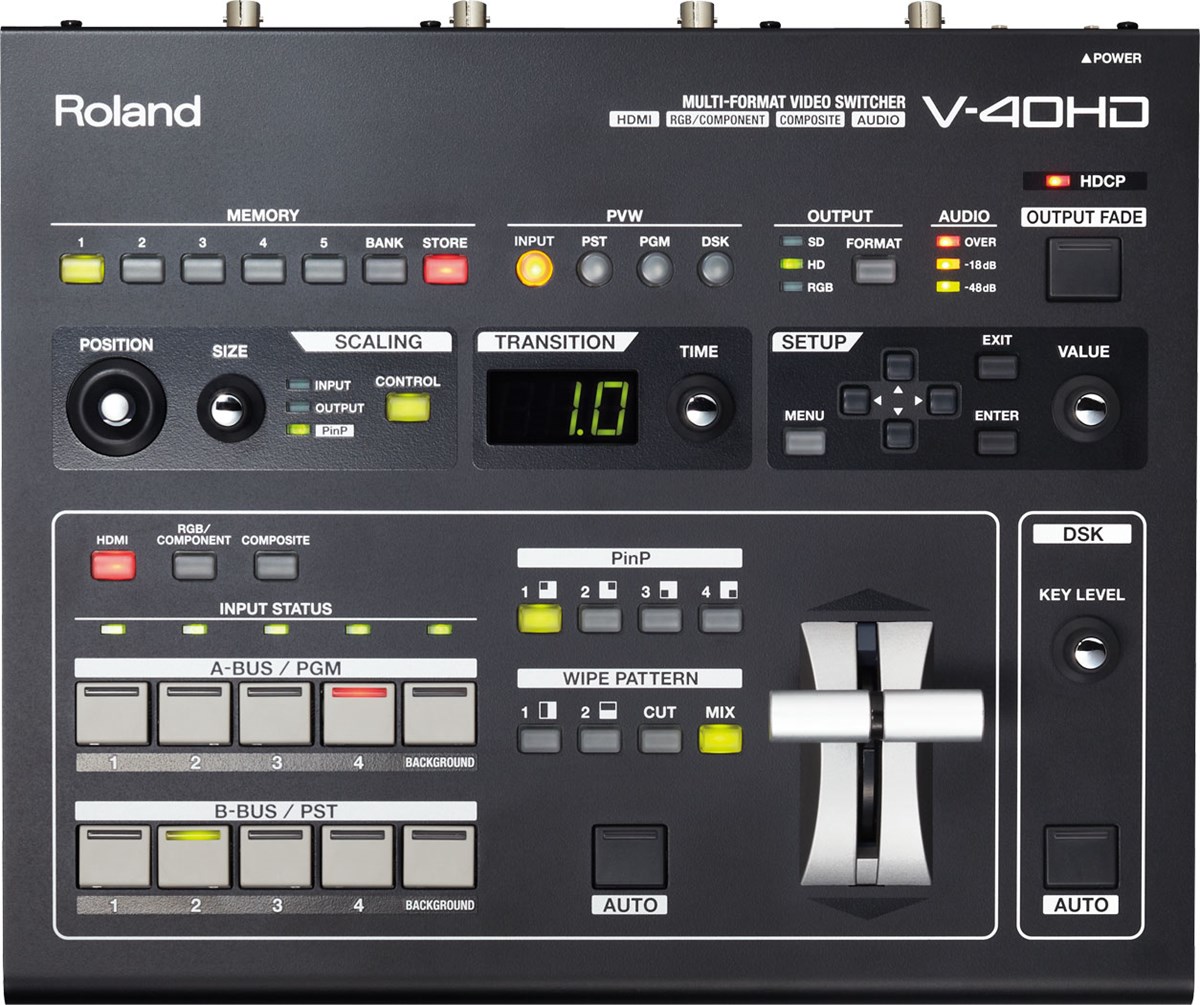

Roland V-40 HD
Roland Edirol V40 HD to wieloformatowy przełącznik i mikser video w jednym. Idealnie nadaje się do prowadzenia imprez masowych i uroczystości z dużą dawką efektów muzycznych i wizualnych.
Posiada bardzo dużo wejść i wyjść cyfrowych przez co można do niego podłączyć jeszcze więcej urządzeń wspomagających proces tworzenie prawdziwego święta muzycznego. Posiada monitor podglądowy z prawdziwego zdarzenia, a także diody LED ułatwiające sterowanie wieloma przyciskami miksera.
Umożliwia pracę w najwyższej klasie rozdzielczości dla uatrakcyjnienia obrazu pojawiającego się na monitorach. Mikser wykonano z bardzo trwałych i solidnych elementów i materiałów, które powodują, że takie urządzenie świetnie sprawdza się w nieprzerwanie długich warunkach pracy.Cztery Wieloformatowe Kanały z Najwyższą Jakością Obrazu HD.Łatwe sterowanie i szeroki wybór funkcji dla zwykłych jak i zaawansowanych użytkowników.
4 Wejścia (HDMI /RGB/Component )
3 Wyjścia (HDMI /RGB/Component /Composite+HDMI /RGB/Component + HDMI)
4:4:4/10-bit Przetwarzanie Wewnętrzne (*4:2:2/8-bit Przetwarzanie Wyjściowe)
1 M/E (PinP)+DSK
Wbudowane synchronizatory ramek i skalery wszystkich wejść
LEDowe sygnalizatory sygnału wejściowego
Pełne wsparcie dla HDCP
Wyjście dla monitora podglądowego (ekran podzielony na cztery dla wejść, PST, PGM, lub DSK)
Audio embedding
Audio delay dla osiągnięcia perfekcyjnej synchronizacji czasowej między dźwiękiem a obrazemWieloformatowy przełącznik z czterema wejściami i trzema wyjściami.
V-40HD wyposażony jest w cztery systemy wejściowe (Input 1 - 4 ). Każdy z tych systemów posiada trzy typu złączy --- HDMI, RGB/Component, oraz Composite --- pozwalając na podłączenie w sumie dwunastu urządzeń video. Na wyjściu, V-40HD posiada trzy systemy: Output 1 ( HDMI/RGB/Component/Composite), Output 2 (HDMI/RGB/Component) , oraz Preview (HDMI).
Najwyższa Jakość Obrazu 1080p
Wspiera sygnały video 1080p - o dwukrotnie wyższej szybkości niż konwencjonalne HD i używa wewnętrznego przetwarzania sygnałów 4:4:4/10 - bit. Zachowuje całą plastykę obrazu o wysokim realizmie, a także wszystkie szczegóły obrazu z kamer i z komputera.
*Przetwarzanie obrazu na wyjściu jest 4:2:2/8- bit.
Prawdziwy tryb HDCP. Przełączanie i komponowanie w pełni HDCP-zakodowanych sygnałów wyjściowych.
V-40HD posiada tryb HDCP pozwalający wprowadzać i przełączać komercyjne treści video z urządzeń takich jak odtwarzacze Blu-ray lub konsole gier używające technologii zarządzającej zabezpieczeniem cyfrowym HDCP. Pozwala to na produkcję video z nieograniczoną swobodą --- dla przykładu, komponując video podane z dysku Blu-ray lub tabletu komputera z tłem z kamery pracującej na żywo. Wyjście na wyświetlacz może być podłączone poprzez kabel HDMI.
*Komercyjne zastosowanie treści wymaga zgody właściciela praw do tych treści.
*W trybie HDCP, tylko wyjścia DVI-D/HDMI mogą być używane. Użycie wyjść Component i Composite nie jest możliwe.
*Wyświetlacz lub projektor podłączony do wyjścia DVI-D/HDMI musi wspierać HDCP.
Funkcja Audio embedding umożliwiająca dodanie analogowego dźwięku w synchronizacji z obrazem wychodzącym przez HDMI
V-40HD pozwala wprowadzać muzykę podkładową, narrację lub inne analogowe źródła dźwięku, dla zmiksowania i synchronizacji obrazu z dźwiękiem, a rezultat wypuszczany jest wyjściem HDMI.
WEJŚCIE
- SKALOWANIE
Zoom oraz Regulacja.
V-40HD posiada skalery, które umożliwiają dostosowanie ustawień
niezależnie dla każdego źródła. Dzięki nim, źródła o różnych wymiarach
można dostosować do każdej wielkości.
- INPUT Wybieranie
Wybierz z dostępnych dla każdego wejścia złącz HDMI, RGB/Komponent oraz Composite.
Za jednym dotknięciem możesz mieć dostęp do każdego z trzech źródeł obrazu video podłączonych do tych złącz.
- INPUT Złącza 1 - 4
Wspierają trzy formaty na każde wejście.
[HDMI] Do WUXGA, 1080p
[RGB/Component] Do WUXGA, 1080p
[Composite] 480i lub 576i
HDMI wspiera sygnał embedded audio.
- AUDIO INPUT
Miksuj analogowe audio do HDMI video.
V-40HD wyposażony jest w wejścia dla analogowego sprzętu audio.
Umożliwia to dodanie dźwięku do video jakie wychodzi z wyjścia HDMI.
OUTPUT
- Wybór OUTPUT
Trzy typy formatów wyjściowych do wyboru.
Wybierz SD, HD lub RGB poprzez naciśnięcie przycisku.
- Wybór PVW (Preview)
Wybierz widok wyświetlany na monitorze podglądowym.
Wybierz podział ekranu na cztery, PST, PGM lub DSK.
*Rozdzielczość i dowierzanie monitora wyjściowego ustawione jest na stałą wartość 1920 x 1080/60 Hz (progressive).
*Użyj monitora HDMI, który wspiera HDCP i sygnały 60p.
*Kiedy wybrany jest INPUT (podział na cztery), źródła wyświetlane są w zredukowanej szybkości klatek.
- Złącza Wyjściowe
Podłącz monitory, projektory lub sprzęt nagrywający.
[HDMI] Do WUXGA, 1080p
[RGB/Component] Do WUXGA, 1080p
[Composite] 480i lub 576i
*W trybie HDCP żaden sygnał video nie jest wypuszczany z wyjść RGB/Component oraz composite.
EFEKTY
- DSK ( Downstream Keyer)
Wkomponuj logotypy i text do obrazy wyjściowego.
Możesz nałożyć logo i text na komponowany i przełączany obraz video.
Wyświetlanie tekstów i logo możliwe jest przy równoczesnym realizowaniu przejść między scenami.
- P in P
Dwa obrazy mogą być połączone w jeden obraz video.
Można wybrać dowolną z czterech pozycji dla wstawienia obrazu: lewy
górny, lewy dolny, prawy górny, prawy dolny. Można też dowolnie
dostosować rozmiar wstawianego obrazu.
- WIPE PATTERN
Łatwy wybór efektów przejścia video.
- VIDEO FADER
Przełącz źródła z prędkością, którą chcesz.
Używanie fadera (T-bar ) pozwala ręcznie zadbać o szybkość zmiany przejść scen, fade-in , fade-out.
FUNKCJE
- MEMORY
Zapis ustawień panelowych.
Można zapisać ustawienia wewnętrzne do pamięci V-40HD. Każdy z pięciu
banków pamięci pozwala na zapis 5 ustawień, czyli w sumie jest 25
konfiguracji.
- INTERFEJS KONTROLNY
Kontroluj V-40HD dowolnym urządzeniem MIDI.
Cyfrowy mixer audio Roland jak np. M-200i V-Mixer można połączyć z
V-40HD dla zastosowań, gdzie wymagane jest podążanie zmian audio za
zmianami video.
Podłącz inny V-40HD dla zwiększenia ilości wejść.
Zastosuj RS-232C dla zintegrowanej kontroli zdalnej.
Można podłączyć komputer, panel ścienny lub inne urządzenie sterujące
do kontrolowania przejść, efektów i innych operacji w V-40HD.
PORT USB
Dla zabezpieczenia pamięci wewnętrznej.
Można podłączyć pamięć USB flash i zapisać na nią zawartość pamięci wewnętrznej.
Roland V-40HD: Multi-format Video Switcher from Roland Professional A/V
Video processing
Sampling rate
4:4:4 (Y/Pb/Pr), 10 bits
*Output signal processing is 4:2:2/8-bit.
Audio processing
24 bits/48 kHz, 2ch
Input formats
HDMI video
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz
* The video signal frame rate must match with the unit’s frame rate setting.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz: Reduced blanking
HDMI audio
Linear PCM, 24 bits/48 kHz, 2ch
RGB/ Component
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz
* The video signal frame rate must match with the unit’s frame rate setting.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz : Reduced blanking
Composite
NTSC, PAL
Output formats
HDMI video
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz
* The output refresh rates of 640 x 480--1400 x 1050 are 75 Hz when the unit’s frame rate setting is 50 Hz.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz: Reduced blanking
HDMI audio
Linear PCM, 24 bits/48 kHz, 2ch
RGB/ Component
480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz
* The output refresh rates of 640 x 480--1400 x 1050 are 75 Hz when the unit’s frame rate setting is 50 Hz.
* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz: Reduced blanking
Composite
NTSC, PAL
Preview (HDMI)
Video: 1920 x 1080/60 Hz (fixed)
*When INPUT is selected, the sources are displayed using a reduced frame rate. Audio: Linear PCM, 24 bits/48 kHz, 2ch
Input jacks
Video/Audio
HDMI: Type A (19 pins) x 4 ( INPUT 1--4)
RGB/Component: HD DB-15 type x 4 ( INPUT 1--4)
Composite: BNC type x 4 (INPUT 1--4)
Audio
1/4-inch TRS phone type ( balanced/unbalanced) x 1 pair ( AUDIO INPUT)
Output jacks
Video/Audio
HDMI: Type A (19 pins) x 2 (OUTPUT 1/2)
RGB/Component: HD DB-15 type x 2 (OUTPUT 1/2)
Composite: BNC type x 1 (OUTPUT 1)
Preview
HDMI: Type A (19 pins) x 1
Other jacks
Tally
HD DB-15 type x 1
(max input: 12 V/200 mA, Open collector type)
MIDI
5 pins DIN type x 2 ( IN, OUT/THRU)
RS-232C
9 pins D-sub type x 1
USB
A type x 1 ( host, for USB memories )
Signal level /Impedance
RGB/ Component
Signal level: 0.7Vp-p( H,V:5VTTL)
Impedance: 75 ohms
Composite
Signal level: 1.0 Vp-p ( luminance), 0.286 Vp-p (chroma(NTSC) ), 0.3 Vp-p (chroma(PAL))
Impedance: 75 ohms
Analog audio
Nominal input level: +4 dBu Maximum Input Level: +22 dBu
Impedance: 15 k ohms
Video effects
Transition
Mix, Cut, Wipe ( 9 patterns )
Composition
Picture in Picture
DSK (Luminance Key, Chroma Key)
Others
Output Fade
Audio effects
Delay
0.0-12.0 frames
Others
Display
7 segments, 3 characters LED
Power Supply
DC 12 V (AC Adaptor)
Current Draw
2.6A
Accessories
AC Adaptor (4 pins XLR type connector )
Power Cord
RCA-BNC conversion plug x 4
Owner's manual
Size and Weight
Width
317 mm
12-1/2 inches
Depth
266 mm
10-1/2 inches
Height
108 mm
4-5/16 inches
Weight
3.4 kg
