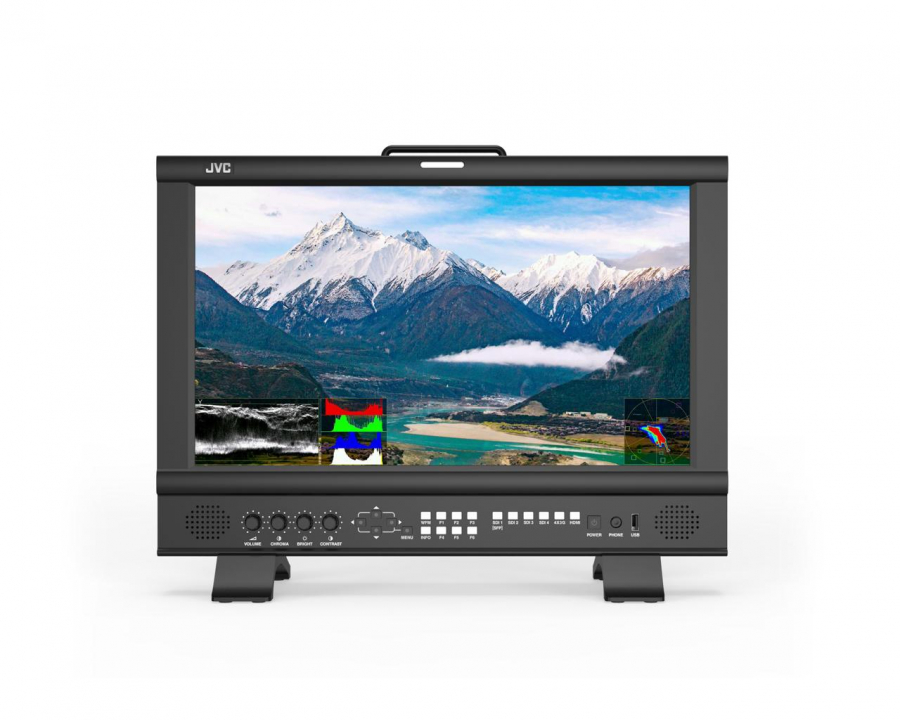

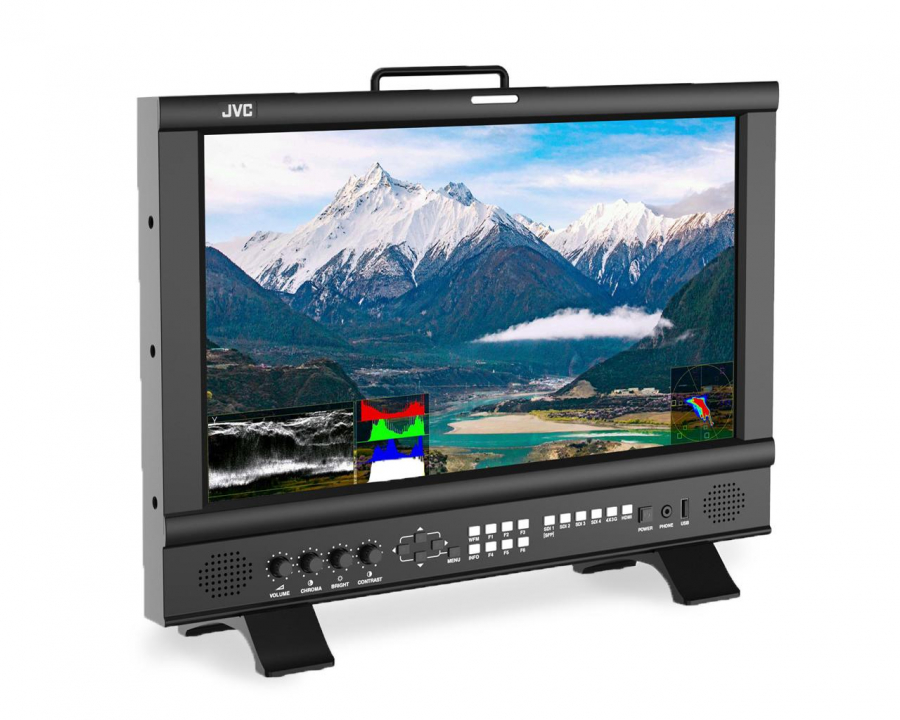

DT-U17
To 17-calowy monitor studyjny o rozdzielczości UHD 3840 x 2160, z panelem 8-bitowym. Jest to nowa seria monitorów 4K DT-U, która oferuje wysoką jakość monitorowania obrazu w jakości 4K. Model DT-U17 posiada wiele interfejsów 4K, w tym 4 wejścia quad link 3G-SDI obsługujące zarówno quad, jak i 2SI, oraz wejście 4K60p HDMI 2.0.
Monitor ten ma wbudowaną automatyczną kalibrację 3D LUT, szeroki zakres kolorów, obsługę sygnału HDR oraz czujnik kalibracji kolorów USB na przednim panelu.
Oferuje również zdalne sterowanie IP, narzędzia pomiarowe i przyszłe gniazdo SFP.
Cechy główne:
- Panel UHD IPS o przekątnej 17,3 cala i głębi kolorów 8-bitowych
- Obsługa HLG i PQ-HDR
- Wbudowany 3D-LUT
- Wbudowana automatyczna kalibracja (wymagany tylko zewnętrzny czujnik)
- Sterowanie zdalne IP
- Wejście/wyjście 12G-SDI
- 4 wejścia QUAD 4K lub HD 3G-SDI
- Wejście HDMI 2.0
- Slot SFP na przyszłość
- Obsługa szerokiego zakresu kolorów ITU709 / DCI-P3 / BT2020
- Tryb niskiej latencji dla krytycznych zastosowań audio/wideo
- 16-wskaźników audio z alarmem i wyborem wyjścia
- Monitorowanie fali z selektorem linii
- Narzędzia do wektorów i histogramów
- Wybór elastycznego gamma od 1,0 do 3,0 z krokiem 0,1
- Wskaźnik TSL Tally i GPI Tally na ekranie
- Obsługa sygnałów do 4096x2160P 60/50 Hz
- Natywna rozdzielczość panelu 3840 x 2160
- Kontrast: 800:1
- Jasność 300 cd/m²
- W zestawie regulowane podstawki typu U
- Tryb wyświetlania Multi-View 4 ekranów, który pokazuje 1 źródło 4K 12G i 3 źródła 3G lub 4 źródła 3G wraz z informacjami o dźwięku i UMD dla każdej części ekranu
- Wiele dodatkowych narzędzi monitorowania, w tym wybór pól/klatek, zoom, opóźnienie H/V, ostrość, tryb RGB Mono, sygnał czasu SDI, znaczniki bezpieczeństwa i ekranu, itp.
- 14-bitowe przetwarzanie sygnału
Zestaw zawiera:
- Przewód zasilający
- Stojak na biurko z dwiema nóżkami
Oto specyfikacje panelu:
- Rozmiar panelu (przekątna w calach): 17,3 cala
- Rozdzielczość panelu: 3840 x 2160 pikseli
- Proporcje obrazu panelu: 16 do 9
- Powierzchnia panelu: matowa (bez refleksów)
- Rodzaj panelu LCD: tak
- Modulacja panelu: IPS (In-Plane Switching)
- Podświetlenie panelu: LED
- Jasność w cd/m²: 300
- Głębia kolorów panelu: 8 bitów
- Głębia przetwarzania obrazu: 14 bitów
- Kąt widzenia poziomy/pionowy: H 178 stopni / V 178 stopni
- Kontrast panelu: 800:1
Połączenia IN-OUT WIDEO:
- Wejście HDSDI: Tak, 1 x 12G / 3 x 3G
- Liczba wejść HDSDI: 4
- Wejście HDMI: Tak, HDMI 2.0
- Liczba wejść HDMI: 1
- Wyjście pętli HDSDI: Tak, 1 x 12G
- Wyjście pętli HDMI: Tak, HDMI 2.0
Połączenia audio wejścia/wyjścia:
- Wejście audio Line IN: Tak, 2 razy RCA
- Wyjście audio z zagnieżdżonym kanałem: Tak, wybieralne 2x
- Wyjście na słuchawki: Tak
- Zintegrowany głośnik: Tak
- Moc: 2 x 1,25 watów
Połączenia sterowania wejścia/wyjścia:
- Wejście GPI: Tak, RJ45
- Wejście RS485/422: Tak, dla TSL
- Port Ethernet IP: Tak, RJ45
- Port USB: Tak, przednie złącze, do kalibracji i obsługi
- Inne porty: Tak, przyszłe gniazdo SFP (Small Form-factor Pluggable)
Opcje slotu:
- Opcja slotu A: Tak, SFP
Obsługiwane formaty sygnałów:
HDSDI/SD Formaty sygnałów 4K:
- 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
- 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
HDSDI/SD Formaty sygnałów 2K:
- 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
- 2048×1080i (50 / 59.94 / 60)
- 1080p (60 / 59.94 / 50)
- 1080i (60 / 59.94 / 50); 1080p (30 / 29.97 / 25 / 24 / 23.98)
- 1080psf (30 / 29.97 / 25 / 24 / 23.98)
- 720p (60 / 59.94 / 50)
- 480i (59.94), 576i (50)
Format HDMI 1080 interlaced:
Format HDMI 720p:
Format HDMI 1080P plus:
- 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
- 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
- 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
Dedykowane funkcje:
- SDI Timecode: Tak
- R/G/B/Mono: Tak
- False color: Tak
- Wyświetlanie pasów zebrowych (Zebra stripes): Tak
- Pomoc w ostrzeniu (Peaking focus assist): Tak
- Opóźnienie H/V: Tak
- Tryb pola/klatki: Tak
- Natywny tryb interlaced (bez zmiany na Progressive): Tak
- Tryby skanowania
- Markery obszaru bezpieczeństwa: Tak
- Marker środkowy: Tak
- Markery skali: Tak
- Widoczność markerów obszaru: OFF, Line, Half, Half+Line
- Sygnalizacja przez GPI (General Purpose Interface): Tak, obejmuje IMD/UMD i górne LED-y
- Wielokolorowa sygnalizacja (Tally Multi-Color): Tak
- Tryb niskiej latencji: Tak
- Funkcja oszczędzania energii w środowisku: Tak
- Ustawienia użytkownika: Tak
- 3D-LUT: Tak
- Wsparcie TSL UMD/IMD poprzez: Tak, TSL 3.1, 4.0, 5.0 UMD
- Bezpośrednie przyciski wejścia kanału: Tak
- Auto Aspect: Tak
- Blokada klawiszy operacyjnych: Tak
- Zmniejszacz jasności diod (przyciski): Tak
- Multiview: Tak, Quad Split (podział na cztery obszary)
- Bezpośrednia regulacja jasności/kontrastu/koloru: Tak
Dedykowane funkcje:
- Automatyczne wyszukiwanie źródła: Tak
Narzędzia pomiarowe i wskaźniki:
- Wykres fali (Waveform): Tak
- Powiększenie wykresu fali: Tak
- Wybór linii na wykresie fali: Tak
- Podwykresy w wykresie fali: Y/Cb,Cr,R,G,B / wybór koloru wyświetlenia, przezroczystość
- Wektorskop: Tak
- Powiększenie wektorskopu: Tak
- Histogram: Tak
- Podhistogramy: RGB/Y
- Miernik poziomu dźwięku: Tak
- Kanały miernika poziomu dźwięku: 16
- Podmierniki poziomu dźwięku: Wyświetlanie informacji o nieprawidłowościach dźwięku, wyświetlanie tylko 2-kanałowe, 8-kanałowe lub pełne 16-kanałowe, pozycja wykresu / regulacja przezroczystości
Kalibracja i ustawienia kolorów:
- Ustawienie wstępnej temperatury barwowej 6500K: Tak
- Ustawienie wstępnej temperatury barwowej UŻYTKOWNIK: Tak
- Ręczna kalibracja temperatury barwowej (zmiana wzmocnienia i/lub odcięcia): Tak
- Wewnętrzna automatyczna kalibracja: Tak
- Wymagany zewnętrzny czujnik kolorymetrii: Tak, Xwrite I1Display EODI$3-DCOE / Specbos (Jeti)
- Poziomy gamma: w krokach co 0,1 od 1,0 do 3,0
- Regulacja podświetlenia: Tak
Dedykowane informacje dotyczące synchronizacji czasowej:
- Czas przetwarzania lip-sync (synchronizacja dźwięku i obrazu): poniżej 1/2 klatki w trybie niskiej latencji.
