Łączna liczba wejść wideo | 40 x do Ultra HD / 10 x w 8K |
Łączna liczba wyjść wideo | 28 x do Ultra HD / 7 x w 8K |
Łączna ilość wyjść Aux | 24 x do Ultra HD / 6 x w 8K |
SDI Rates | 1.5G, 3G, 6G, 12G, 1.5G, 3G, 6G, 12G |
Całkowita liczba wejść audio | 2 x zbalansowane gniazdo 1/4 cala, 1 x 32 kanał stereo BNC MADI in. |
Całkowita liczba wyjść audio | 2 x zbalansowane gniazdo 1/4 cala, 2 x 32 kanał stereo BNC MADI na zewnątrz. |
Złącza timecode | Nie ma |
Wejście referencyjne | Tri-Sync lub Black Burst. |
Wejście wideo Re-sync (ponowne synchronizowanie) | Na wszystkich 40 wejściach. |
Konwertery częstotliwości odświeżania i formatu obrazu | Na wszystkich 40 wejściach. |
Wejścia wideo SDI | Możliwość przełączania 40 x 10 bitów 720p, 1080i, 1080p, 2160p i 10 x 4320p. |

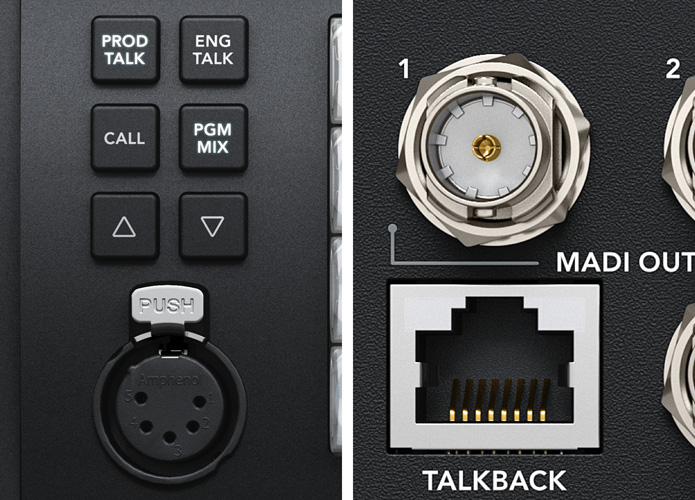

Dodatkowe wyjścia audio | 1 x 5 pin XLR Talkback. |
Wyjścia audio SDI | 2 kanały wbudowane w wyjście SDI na wszystkich wyjściach. |
Dodatkowe wejścia audio | 1 x 5 pin XLR Talkback. |
Wyjścia programu SDI | Dowolne z 24 wyjść SDI. |
Wyjście programu SDI przekonwertowane w dół | brak |
Wyjścia podglądu SDI (SDI Preview Outputs) | Dowolne z 24 wyjść SDI. |
Łączna liczba widoków wielokrotnych | 4 x do Ultra HD / 1 x w 8K |
Wyjścia SDI Multi View | 4 |
Wyjścia HDMI Multi View | brak |
Przyłącze centrali alarmowej | Ethernet obsługuje 10/100/1000 BaseT. Umożliwia bezpośrednie połączenie pomiędzy panelem i obudową lub przez sieć. |
Wewnętrzny generator kodu czasowego | Tak |
Wyjście Tally (Tally Output) | Dodany poprzez połączenie Ethernet do Blackmagic Design GPI i produktu Tally Interface. (Nie zawarte w zestawie). |
Interfejs komputera | 1 x port USB 2.0 |
Processing Delay | < 7 linii w rozdzielczości do Ultra HD / 10 linii w 8K |
Mikser audio | Mikser 156 kanałów. Możliwość wyboru opcji Wł./Wył./Audio-Follow-Video. Pomiar poziomu dźwięku i wartości szczytowej Główna regulacja wzmocnienia. 6-pasmowy korektor parametryczny, układy dynamiczne, w tym ekspander, bramka, kompresor i limiter. |
Down Conversion | Brak |
Oprogramowanie | Zawiera panel sterowania ATEM Software Control Panel. Jest dostępny bezpłatnie dla komputerów Mac 10.13 High Sierra, Mac 10.14 Mojave lub nowszych oraz systemów Windows 8.1 64-bitowych i Windows 10 64-bitowych. |
Aktualizacje oprogramowania | Za pomocą bezpośredniego podłączenia USB 2.0 z komputerami Mac OS lub Windows. Zawiera ATEM Setup Utility. |
Konfiguracja | Za pomocą panelu ATEM Software Control Panel, z wyłączeniem adresu IP miksera ATEM, który jest ustawiany za pomocą ATEM Setup Utility podłączonego przez USB do jego obudowy. |
Systemy operacyjne | Mac 10.14 Mojave, Mac 10.15 Catalina lub nowsza wersja oraz Windows 8.1 oraz 10, oba 64‑bit. |

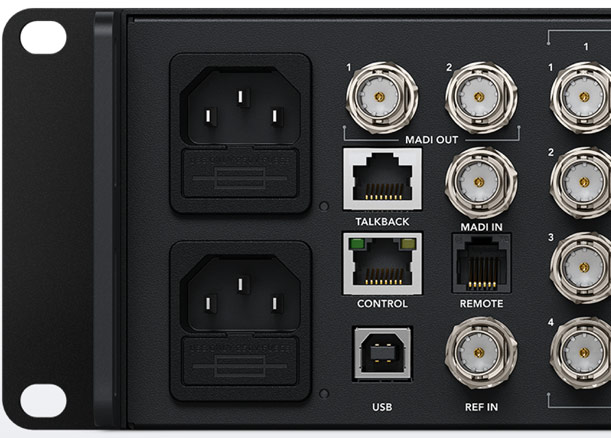

Wymogi zasilania | Zasilanie: 2 x wewnętrzne 100 - 240 AC. Zużycie energii: 300W. |

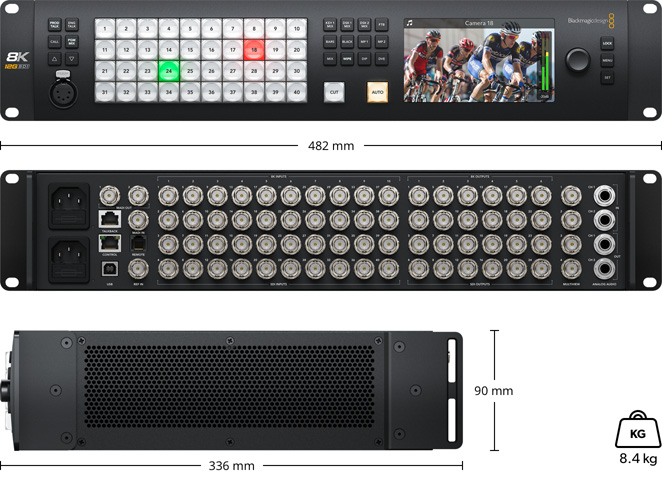

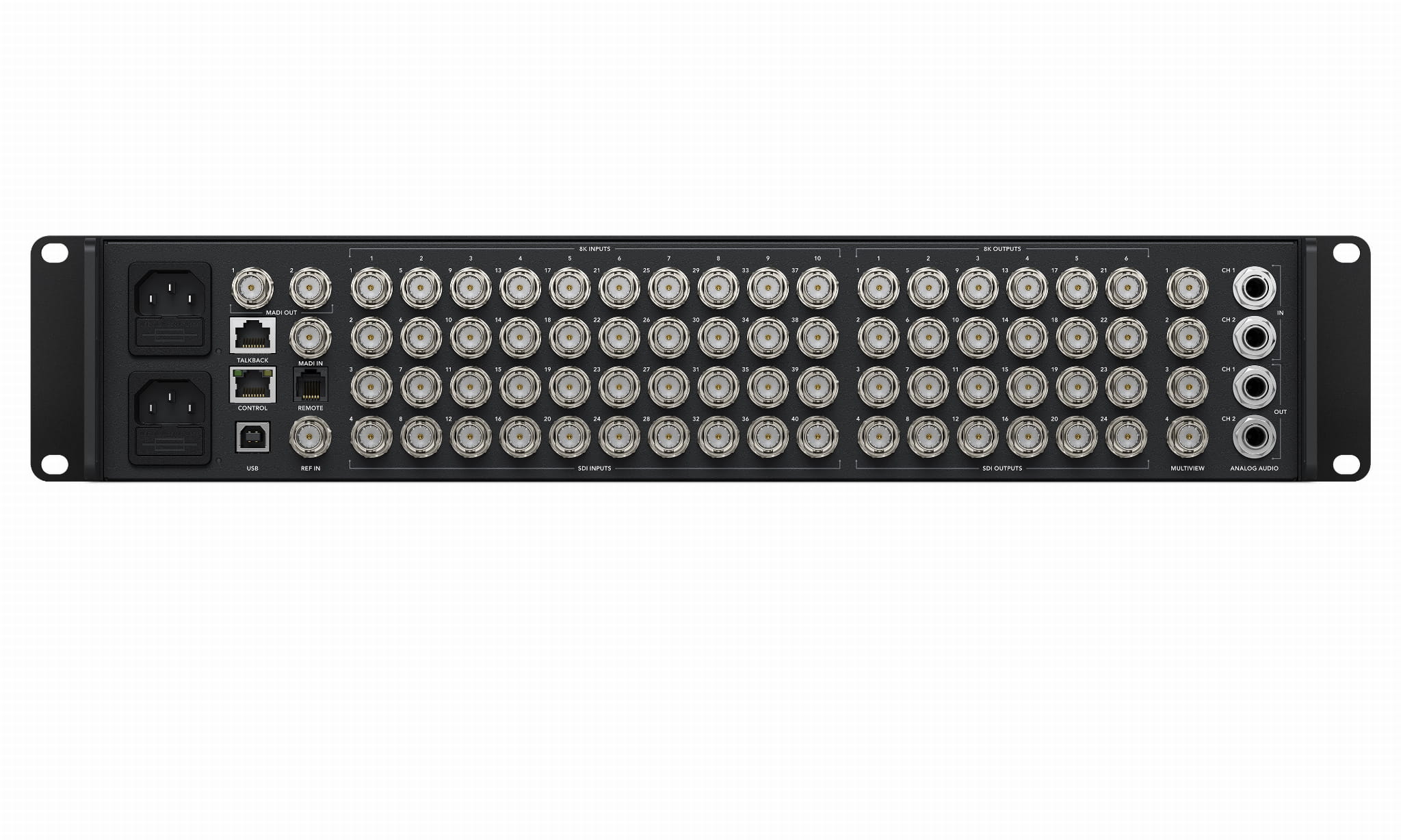

Instalacja fizyczna | 2 jednostki rackowe. |
Specyfikacje środowiskowe | Temperatura robocza: 0°C do 40°C (32° - 104°F). Temperatura przechowywania: -20°C do 60°C (-4° do 140°F). Wilgotność względna: 0% - 90% kondensacja nie występuje. |
