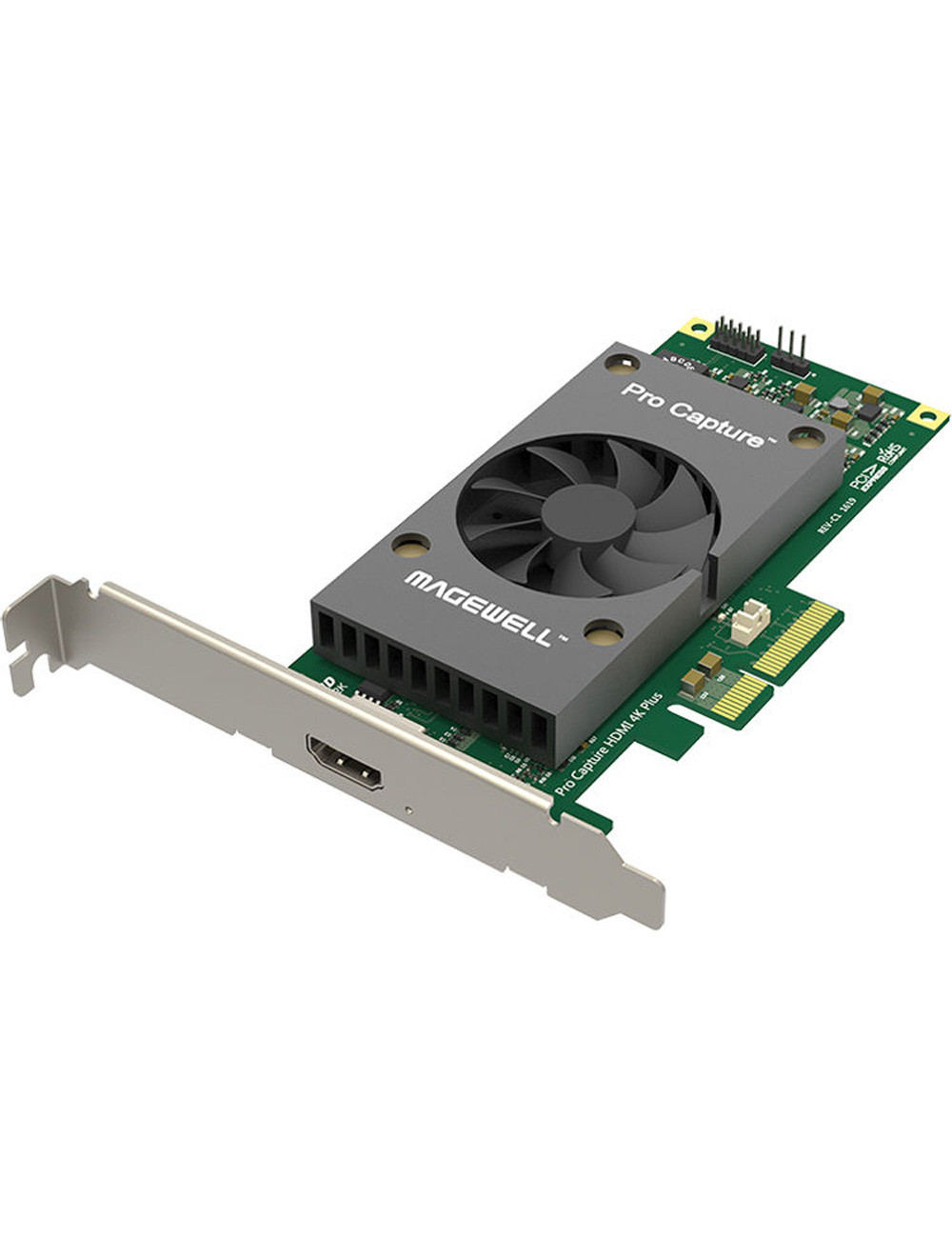

Magewell Pro Capture HDMI 4K Plus

Magewell Pro Capture HDMI 4K

To karta przechwytująca, która obsługuje wejście HDMI wraz z osadzonym dźwiękiem. Oznacza to, że możesz podłączyć urządzenia wyposażone w wyjście HDMI i przechwycić wysokiej jakości obraz 4K wraz z dźwiękiem na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows: Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) oraz nowsze wersje.
• Linux: Obsługa architektury x86, x64 i ARM.
  • Ubuntu: 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) oraz nowsze wersje.
  • CentOS: 6.5/7 (x86 i x64) oraz nowsze wersje.
  • Fedora: 25/26/27 (x86 i x64) oraz nowsze wersje.
  • Red Hat: 6.5 (x86 i x64) oraz nowsze wersje.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszym.
• macOS: OS X 10.9/10.10/10.11 i nowsze wersje, macOS 10.12 i nowsze wersje.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu: 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu: 17.04/17.10/18.04 (x64).
  • CentOS: 6.5/7.2 (x86 i x64).
  • Fedora: 25/26 (x64).
  • Red Hat: 6.5 (x86 i x64).
• macOS:
  • OS X: 10.9.5/10.10/10.11.2/10.11.3/10.11.4.
  • macOS: 10.12/10.13.2/10.13.3/10.14.3/10.15.

Obsługiwane interfejsy API:

• Windows: DirectShow, DirectKS, Wave API/DirectSound/WASAPI.
• Linux: V4L2, ALSA.
• macOS: AVCaptureSession, AudioUnit.

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Inne oprogramowanie do kodowania/transmisji obsługujące interfejsy DirectShow/V4L2/AVCaptureSession.

Interfejsy wejściowe:

• HDMI
• DVI-D 1.0
• HDMI 2.0

Interfejs hosta:

• PCIe Gen2 x4

Funkcje wejściowe:

• Rozdzielczości video wejściowe do 4096×2160 przy 60 kl./s.

Funkcje specyficzne dla HDMI:

• Odbiornik HDMI o częstotliwości 594 MHz.
• Adaptacyjny ekwalizator HDMI.
• Obsługa dostosowywania EDID.
• Obsługa wyodrębniania ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut/HDR/VBI.
• Pełne wsparcie dla kolorometrii.
• Obsługa głębi koloru 8/10/12 bitów.
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa strumieni audio IEC60958/IEC61937 z maksymalnie 8 kanałami za pomocą SDK.
• Wyodrębnianie informacji o formacie audio i danych statusu kanałów.
• Wyodrębnianie informacji o synchronizacji wideo.
• Wyodrębnianie informacji o formacie 3D.
• Wyodrębnianie kodu czasu dla aparatów Sony/Canon DSLR.
• Obsługa trybów 3D: Side-by-Side Half, Top-and-Bottom, Frame Packing.
• Obsługa HDR10.

Formaty przechwytywania wideo:

• Przechwytywanie obrazu o rozdzielczościach do 4096×2160 przy 60 kl./s, w tym:
  • YUY2: 4096x2160p60/2160p60/1080p144/1080p60.
  • BGR24: 4096x2160p60/2160p60/1080p144/1080p60.
• Obsługa przechwytywania z szybkością do 144 kl./s (rzeczywista szybkość przechwytywania może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu).
• Obsługa formatów przechwytywania 4:2:0 8 bitów: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8 bitów: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8 bitów: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10 bitów: V410, Y410.
• Inne formaty przechwytywania są obsługiwane za pomocą Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwa potoki przetwarzania wideo o przepustowości około 720 mln pikseli/s dla każdego z nich.
• Pełne przetwarzanie wideo 10 bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo:
  • Weave
  • Blend top & bottom field
  • Top field only
  • Bottom field only
• Konwersja proporcji obrazu.
• Automatyczny lub manualny wybór proporcji obrazu wejściowego.
• Automatyczny lub manualny wybór proporcji obrazu przechwytywanego.
• Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorphic), Kadrowanie lub Padding (Letterbox lub Pillarbox).
• Konwersja formatu kolorów wideo.
• Automatyczny lub manualny wybór formatu koloru wejściowego i zakresu kwantyzacji.
• Automatyczny lub manualny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwytywanego obrazu.
• Obsługa formatów kolorów: RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
• Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia.
• Konwersja częstotliwości klatek wideo.
• Kompozycja OSD na wideo.
• Obsługa obrazów OSD w formacie PNG (do 4096×2160).
• Obsługa dynamicznego ładowania obrazu RGBA OSD za pomocą SDK.

Wsparcie dla wielu kart w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Wbudowany przełącznik obrotowy umożliwiający ustawienie numeru karty, z 16 pozycjami od 0 do F.
• Drzewo sprzętowe systemu wyświetli „01: Pro Capture HDMI 4K+” gdy przełącznik obrotowy jest ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika obrotowego).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego.
• Niezależne ustawienia kadrowania, proporcji obrazu, formatu kolorów, rozdzielczości, częstotliwości klatek, deinterlacingu i regulacji kolorów dla każdego indywidualnego strumienia.

Obsługa ultra niskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.
• Synchronizacja znaczników czasu i A/V:
  • Wysoka rozdzielczość zegara sprzętowego o dokładności 100 ns.
  • Ramki audio (192 próbki audio) i wideo są oznaczone zegarem sprzętowym.
  • Zegar sprzętowy może być zsynchronizowany między kartami (za pomocą SDK).

Przechwytywanie wideo SG-DMA:

• Przepustowość DMA wynosząca ~1600 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość DMA wynosząca ~800 MB/s na kanał w systemie PCIe 1.x.
• Obsługa automatycznego wykrywania powierzchni Intel tiled GPU.
• Obsługa DirectGMA dla chipsetów kart graficznych AMD.
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności.

Modyfikacje sterownika systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: globalnego poziomu, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja firmware’u:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
• Aktualizacja kart może odbywać się bez konieczności wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wystąpi awaria zasilania lub systemu podczas aktualizacji firmware’u, zostanie automatycznie przywrócona wersja początkowa. Ta funkcja jest dostępna tylko dla firmware’u w wersji 1.21 i wyższych.

Wskaźnik LED:

• Diody LED statusu wskazujący stan pracy każdego kanału:
  • Pulsowanie powolne: bezczynność
  • Włączona: sygnał wejściowy zablokowany
  • Wyłączona: sygnał wejściowy odblokowany
  • Podwójne mrugnięcie: awaria pamięci lub konfiguracji FPGA
