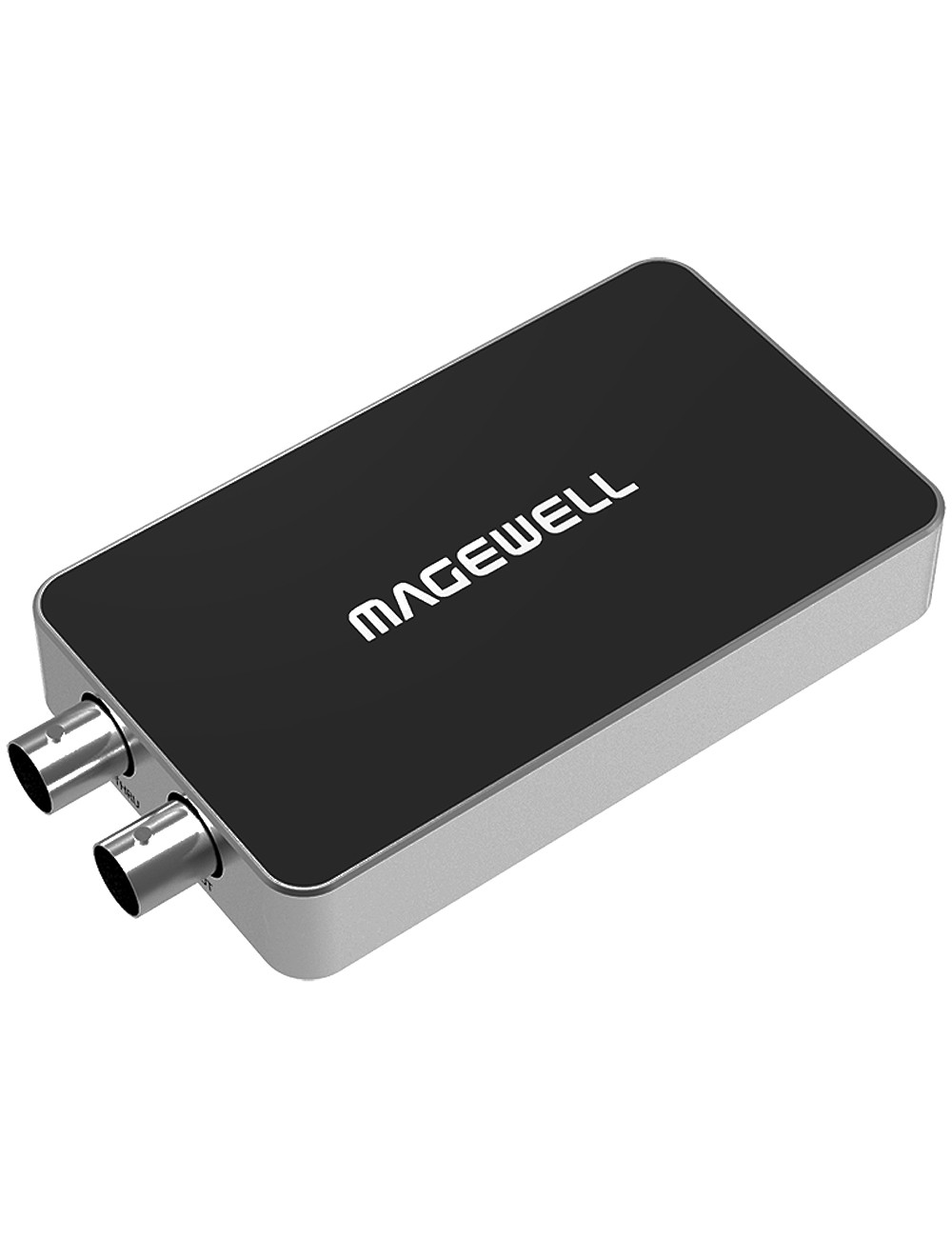

Magewell USB Capture SDI Plus

USB Capture SDI Plus

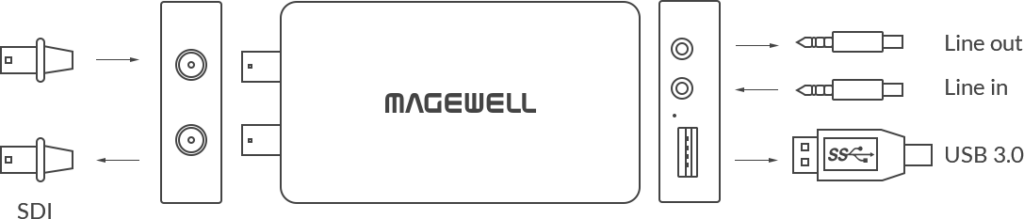

To urządzenie, które przechwytuje sygnały SD/HD/3G/2K SDI wraz z osadzonym dźwiękiem. Ma funkcję pętli SDI, umożliwia wejście audio przez wejście liniowe oraz pozwala na wyodrębnianie osadzonego dźwięku SDI i wyjście go przez wyjście liniowe.

Funkcje wejściowe:

• Maksymalny sygnał wejściowy i pętli wideo: 2048×1080 60 kl./s 4:2:2 10-bit
• Obsługa sygnałów RGB/YUV 4:4:4 10/12-bit, YUV 4:2:2 8/10/12-bit, RGBA/YUVA 4:4:4:4 10-bit
• Do 8-kanałów audio osadzanego
• Wejście analogowego dźwięku za pomocą liniowego gniazda 3,5 mm
• Wejście i pętla SD/HD/3G-SDI BNC
• Standardy SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)
• Sygnały SDI przesyłane na odległość do 150 m dla sygnałów 3G-SDI

Funkcje przetwarzania i przechwytywania:

• Potoki przetwarzania wideo o przepustowości przetwarzania około 160M pikseli/s
• Przechwytywanie wideo o rozdzielczościach do 2048×1080, częstotliwość klatek do 120 kl./s. Możliwe wyjścia obejmują (rzeczywista częstotliwość klatek przechwytywania może być ograniczona przez przepustowość USB i wewnętrzną częstotliwość pracy):
  • 1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60
  • 720x576p25
  • 720x480p30
• Wyjście wideo w formatach YUYV/UYVY/RGB24/RGB32
• Obsługa kadrowania wideo, skalowania w górę/dół, deinterlacingu, konwersji proporcji, konwersji formatu kolorów, konwersji częstotliwości klatek, odbicia i lustrzanego odbicia
• Wyjście dźwięku sygnału SDI za pomocą interfejsu 3,5 mm
• Do 2 kanałów audio o częstotliwości 48 kHz

Dołączone oprogramowanie:

• USB Capture Utility umożliwia użytkownikom łatwe sprawdzanie i ustawianie parametrów związanych z przechwytywaniem, aktualizację oprogramowania układowego urządzenia przechwytującego oraz eksportowanie informacji potrzebnych do rozwiązywania problemów

SDK i interfejsy programistyczne:

• MWCapture SDK dostarcza funkcji, takich jak wyodrębnianie statusu sygnału, konfiguracja przechwytywania i przechwytywanie audio-wideo w czasie rzeczywistym
• Windows: DirectShow, Wave API, DirectSound, WASAPI
• Linux: V4L2, ALSA
• macOS: AVCaptureSession, AudioUnit

Interfejs wyjściowy:

• USB 3.0, kompatybilny z USB 2.0, kompatybilny z USB 3.1 Gen 1

Zgodne oprogramowanie:

• Zoom Rooms
• Microsoft Teams
• Skype for Business
• Google Hangouts
• GoToMeeting
• Gstreamer
• VLC
• OBS Studio
• XSplit
• QuickTime Player
• Dowolne inne oprogramowanie do kodowania lub strumieniowania oparte na DirectShow/V4L2/AVCaptureSession

Zalecany system operacyjny:

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
• Linux x86, x64 i architektura ARM, z wersją jądra 2.6.35 i nowszą
• Mac OS X 10.9/macOS 10.12 i nowsze
• Chrome OS

Wskaźnik LED:

• Wskaźniki LED statusu wskazujący stan pracy urządzenia:
  • Pulsujące powoli: odblokowany sygnał wejściowy
  • Zapalone: zablokowany sygnał wejściowy
  • Podwójne mrugnięcie: nieprawidłowa pamięć lub błąd konfiguracji FPGA
  • Wyłączone: nieprawidłowe oprogramowanie układowe lub zasilanie
