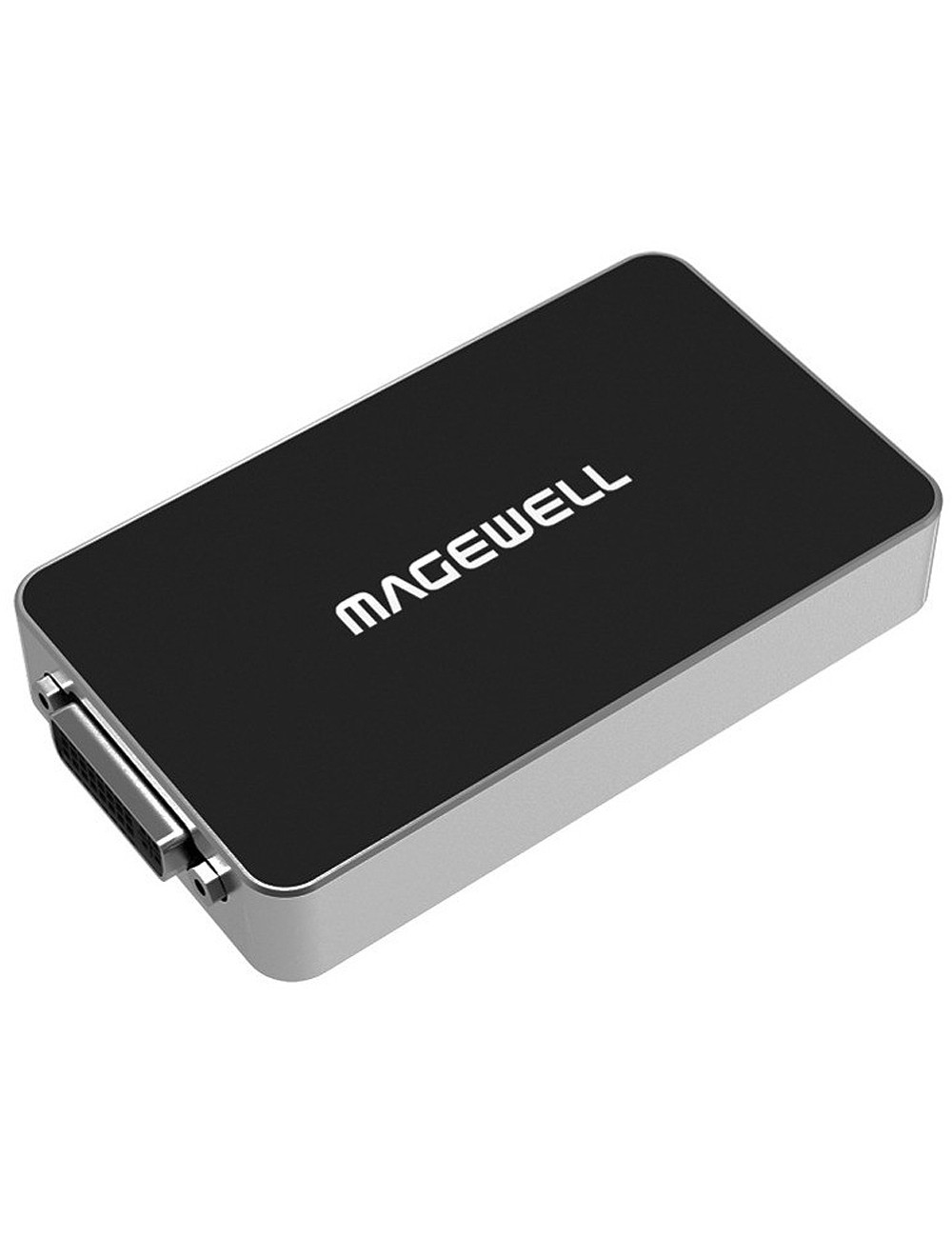

USB Capture DVI Plus

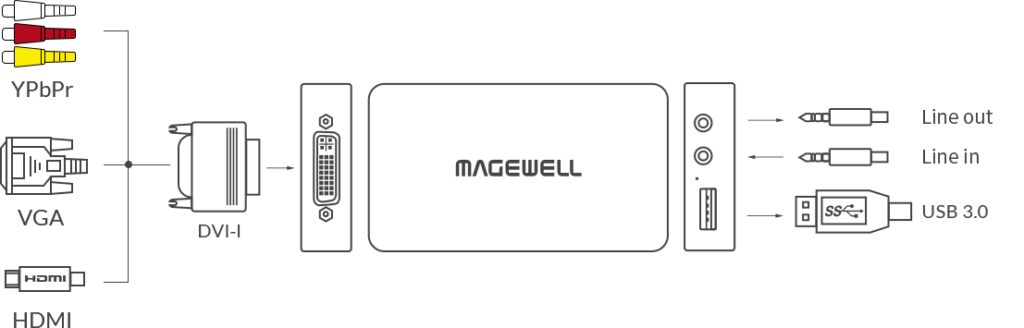

To urządzenie, które umożliwia przechwytywanie sygnałów wideo i dźwiękowych. Obsługuje następujące połączenia wejściowe:
- DVI z dźwiękiem.
- VGA z dźwiękiem.
- Komponentowe z dźwiękiem.
- HDMI z osadzonym dźwiękiem.
- Wejście audio Line in.
Dodatkowo, USB Capture DVI Plus umożliwia wyjście dźwięku z osadzonego dźwięku HDMI za pomocą wyjścia Line out.
Dzięki temu, możesz podłączyć różne źródła wideo i dźwięku do USB Capture DVI Plus i przechwycić ich sygnały, a także przesyłać dźwięk za pomocą wejścia Line in i wyjścia Line out.
Funkcje wejściowe:
- Odbiornik HDMI o częstotliwości 225 MHz, maksymalny sygnał wejściowy i pętli: 1920x1080p90 4:4:4
- Niestandardowe EDID
- Obsługa sygnałów HDMI RGB/YUV 4:4:4 8/10/12-bit, YUY 4:2:2 12-bit
- DVI-I: DVI 1.0
- HDMI 1.4a (przez kabel rozgałęźny)
- VGA (przez adapter DVI-VGA)
- Component (przez kabel rozgałęźny)
- Gniazdo audio 3,5 mm dla mikrofonu
- Specyficzne funkcje dla VGA i Component:
- 12-bitowy przetwornik ADC
- Obsługa formatów kolorów RGB i YCbCr (YUV)
- Obsługa synchronizacji oddzielonej, synchronizacji złożonej, synchronizacji na zielonym tle (SOG) i synchronizacji na luminancji (SOY)
- Obsługa układów czasowych DMT, CEA, CVT, GTF oraz niestandardowych CVT/GTF
- Sygnały wejściowe o częstotliwości pikseli do 165 MHz są cyfrowane z próbkowaniem 1:1
Specyficzne funkcje dla HDMI:
- Potoki przetwarzania wideo o przepustowości przetwarzania około 160M pikseli/s
- Przechwytywanie rozdzielczości do 2048×2160, częstotliwość klatek do 120 kl./s. Możliwe wyjścia obejmują (rzeczywista częstotliwość klatek przechwytywania może być ograniczona przez przepustowość USB i wewnętrzną częstotliwość pracy):
- 1920x1080p/1280x720p60
- 720x576p25
- 720x480p30
- Wyjście wideo w formatach YUYV/UYVY/RGB24/RGB32
- Kadrowanie wideo, deinterlacing, skalowanie w górę/dół, konwersja proporcji, konwersja częstotliwości klatek, konwersja formatu kolorów, odwracanie i odbicie lustrzane
- Wyjście audio za pomocą gniazda liniowego 3,5 mm
- Do 2 strumieni audio IEC60958
Dołączone oprogramowanie:
- USB Capture Utility umożliwia użytkownikom łatwe sprawdzanie i ustawianie parametrów związanych z przechwytywaniem, aktualizację oprogramowania układowego urządzenia przechwytującego oraz eksportowanie informacji potrzebnych do rozwiązywania problemów
SDK i interfejsy programistyczne:
- MWCapture SDK dostarcza funkcji, takich jak wyodrębnianie statusu sygnału, konfiguracja przechwytywania i przechwytywanie audio i wideo w czasie rzeczywistym, itp.
- Windows: DirectShow, Wave API, DirectSound, WASAPI
- Linux: V4L2, ALSA
- macOS: AVCaptureSession, AudioUnit
Interfejs wyjściowy:
- USB 3.0, kompatybilny z USB 2.0, kompatybilny z USB 3.1 Gen 1
Zgodne oprogramowanie:
- Zoom Rooms
- Microsoft Teams
- Skype for Business
- Google Hangouts
- GoToMeeting
- Gstreamer
- VLC
- OBS Studio
- XSplit
- QuickTime Player
- Dowolne inne oprogramowanie do kodowania lub strumieniowania oparte na DirectShow/V4L2/AVCaptureSession
Zalecany system operacyjny:
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
- Linux x86, x64 i architektura ARM, z wersją jądra 2.6.35 i nowszą
- Mac OS X 10.9/macOS 10.12 i nowsze
- Chrome OS
Wskaźnik LED:
- Wskaźniki LED statusu wskazujący stan pracy urządzenia:
- Pulsujące powoli: odblokowany sygnał wejściowy
- Zapalone: zablokowany sygnał wejściowy
- Podwójne mrugnięcie: nieprawidłowa pamięć lub błąd konfiguracji FPGA
- Wyłączone: nieprawidłowe oprogramowanie układowe lub zasilanie
