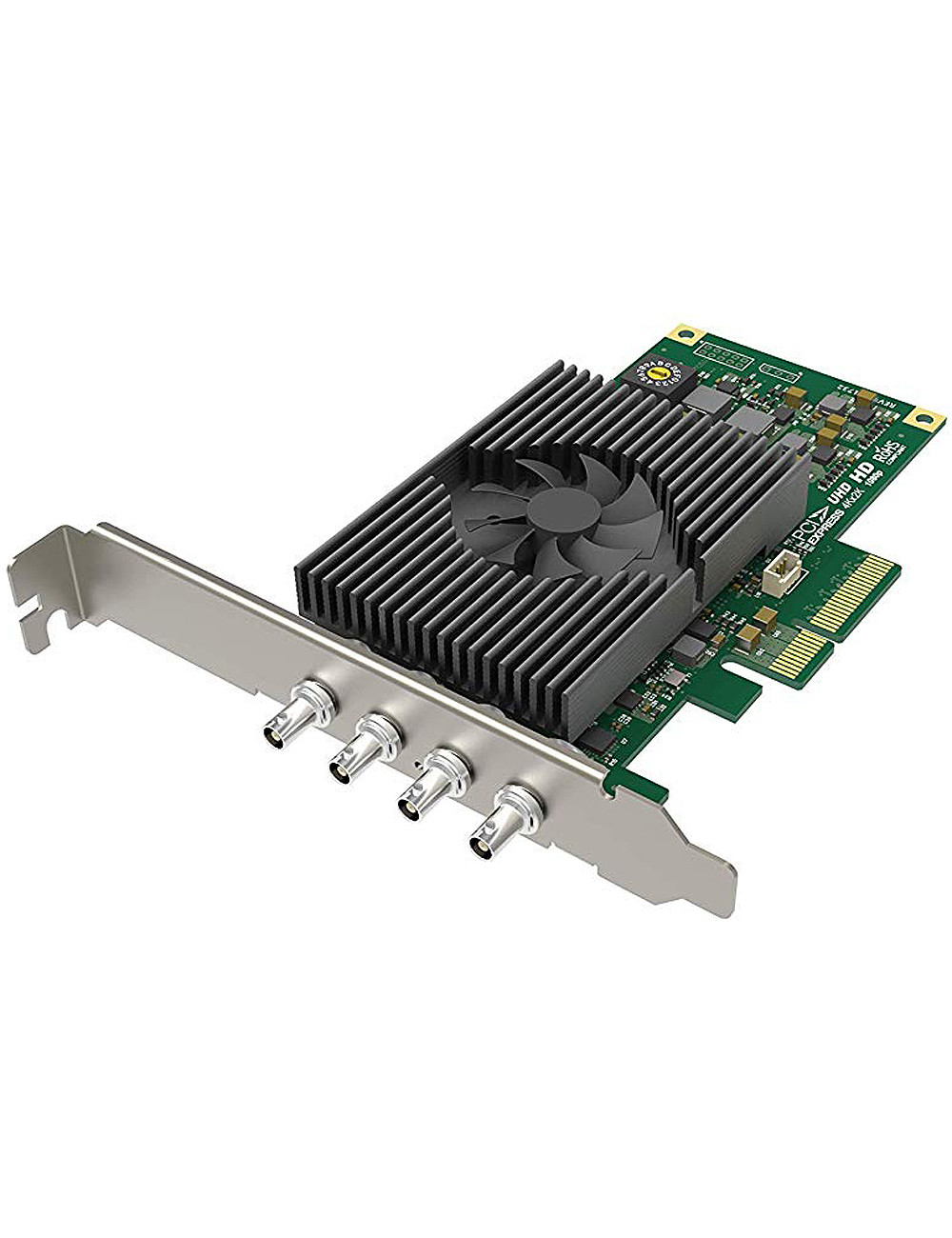

Pro Capture SDI 4K Plus
To karta przechwytująca, która obsługuje różne sposoby połączenia SDI:
- Single-link 12G-SDI
- Dual-link 6G-SDI
- Quad-link 3G-SDI
Dzięki temu, możesz przechwytywać sygnały SDI o rozdzielczości 4K w zależności od preferowanej konfiguracji połączenia.
Obsługiwane systemy operacyjne:
Windows:
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze Linux:
- Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
- CentOS 6.5/7 (x86 i x64) i nowsze
- Fedora 25/26/27 (x86 i x64) i nowsze
- Red Hat 6.5 (x86 i x64) i nowsze
- Inne dystrybucje Linuxa z jądrem w wersji 2.6.35 i nowsze Mac:
- OS X 10.9/10.10/10.11 i nowsze
- macOS 10.12 i nowsze
Zalecane systemy operacyjne (przetestowane):
Windows:
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64) Linux:
- Ubuntu 12.04/14.04/16.04 (x86 i x64)
- Ubuntu 17.04/17.10/18.04 (x64)
- CentOS 6.5/7.2 (x86 i x64)
- Fedora 25/26 (x64)
- Red Hat 6.5 (x86 i x64) Mac:
- OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
- macOS 10.12/10.13.2/10.13.3/10.14.3/10.15
Obsługiwane interfejsy programistyczne:
Windows:
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI Linux:
- V4L2
- ALSA macOS:
- AVCaptureSession
- AudioUnit
Obsługiwane oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Dowolne inne oprogramowanie do kodowania lub strumieniowania oparte na DirectShow/V4L2/AVCaptureSession
Interfejsy wejściowe:
- HD-BNC x4
- Dwa złącza są kompatybilne z SD/HD/3G SDI
- Jedno złącze jest kompatybilne z SD/HD/3G/6G SDI
- Jedno złącze jest kompatybilne z SD/HD/3G/6G/12G SDI
- Obsługa pojedynczego, podwójnego i potrójnego połączenia
Interfejsy hosta:
Funkcje wejściowe:
- Obsługa rozdzielczości wideo do 4096×2160 pikseli
- Automatyczne wykrywanie pojedynczego, podwójnego i potrójnego połączenia
- Szczególne cechy SDI:
- Wbudowany wyrównywacz kabli zwiększający długość kabla:
- Do 330 m dla sygnałów SD-SDI
- Do 190 m dla sygnałów HD-SDI
- Do 150 m dla sygnałów 3G-SDI
- Do 75 m dla sygnałów 6G-SDI
- Do 40 m dla sygnałów 12G-SDI
- Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G/12G
- Obsługa trybu 2K (2048×1080) i 4K (4096×2160)
- Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
- Obsługa głębi kolorów 10/12-bitowych
- Obsługa do 8 (mono) kanałów audio o częstotliwości próbkowania 48 kHz
- Obsługa wyodrębniania identyfikatora ładunku według normy SMPTE 352
- Obsługa informacji o formacie audio i danych o stanie kanałów
- Obsługa zamkniętych napisów za pomocą SDK
Formaty przechwytywania wideo:
- Obsługa rozdzielczości przechwytywania obrazu do 4096×2160 pikseli
- Obsługa szybkości klatek przechwytywania do 144 fps (rzeczywista szybkość przechwytywania obrazu może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu)
- Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12
- Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY
- Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32
- Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410
- Więcej formatów przechwytywania jest obsługiwanych za pośrednictwem Magewell Capture SDK
Funkcje przetwarzania wideo:
- Dwie linie przetwarzania wideo o przepustowości przetwarzania wynoszącej około 720 milionów pikseli na sekundę dla każdej z nich.
- Pełne przetwarzanie wideo 10-bitowe.
- Kadrowanie wideo.
- Skalowanie wideo.
- Deinterlacing wideo.
- Przędzenie (weave).
- Wymieszanie górnego i dolnego pola (blend top & bottom field).
- Tylko górne pole (top field only).
- Tylko dolne pole (bottom field only).
Konwersja proporcji wideo:
- Automatyczny lub manualny wybór proporcji wideo wejściowego.
- Automatyczny lub manualny wybór proporcji wideo przechwytywanego.
- Trzy tryby konwersji proporcji: Ignoruj (anamorficzne), Kadrowanie lub Wypełnienie (letterbox lub pillarbox).
Konwersja formatu koloru wideo:
- Automatyczny lub manualny wybór formatu koloru i zakresu kwantyzacji wejściowego.
- Automatyczny lub manualny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwytywanego.
- Obsługa formatów koloru RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
- Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
- Obsługa ograniczonego, pełnego i „Extended Gamut” zakresu nasycenia.
Konwersja częstotliwości klatek wideo
Kompozycja OSD (On-Screen Display) wideo:
- Obsługa obrazu OSD w formacie PNG (do rozdzielczości 4096×2160).
- Obsługa dynamicznego ładowania obrazu RGBA OSD za pośrednictwem SDK.
Wielokrotne karty w jednym systemie:
- Obsługa wielu kart podłączonych do jednego systemu.
- Przełącznik obrotowy na karcie do ustawienia numeru karty, z 16 pozycjami od 0 do F.
- Drzewo urządzeń sprzętowych systemu wyświetli „01: Pro Capture SDI 4K+” gdy przełącznik obrotowy jest ustawiony na 1 i tak dalej.
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiany przez przełącznik obrotowy).
Wielokrotne strumienie przechwytywania:
- Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego.
- Niezależne kadrowanie, proporcje, format koloru, rozdzielczość, częstotliwość klatek, deinterlacing, dostosowanie koloru i ustawienia OSD dla każdego indywidualnego strumienia.
Wsparcie dla ultra-niskiego opóźnienia:
- Opóźnienie wynoszące 64 linie wideo.
- Tryb powiadomienia częściowego w SDK.
Synchronizacja znaczników czasowych i A/V:
- Wysokorozdzielczy zegar oparty na sprzęcie o rozdzielczości 100 ns.
- Ramki audio (192 próbki audio) i wideo oznaczane są znacznikami czasowymi zegara sprzętowego.
- Zegar sprzętowy można zsynchronizować między kartami (za pośrednictwem SDK).
Przechwytywanie wideo za pomocą SG-DMA (Przydzielony dostęp do pamięci):
- Przepustowość przesyłania danych DMA wynosząca ~1600 MB/s na kanał w systemie PCIe 2.x.
- Przepustowość przesyłania danych DMA wynosząca ~800 MB/s na kanał w systemie PCIe 1.x.
- Wsparcie dla automatycznego wykrywania powierzchni GPU z trybkami Intel.
- Wsparcie dla DirectGMA dla układów kart graficznych AMD.
- Wsparcie dla GPUDirect dla chipsetów kart graficznych Nvidia.
SDK (Software Development Kit):
- Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności.
Dostosowywanie sterowników systemu Windows:
- Wszystkie opcje można kontrolować za pomocą trzech poziomów kluczy rejestru: poziom globalny, poziom produktu i poziom urządzenia.
- Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru.
Aktualizacja oprogramowania układowego (firmware):
- Wielokrotne karty w jednym systemie mogą być aktualizowane jednocześnie.
- Karty mogą być aktualizowane bez wyłączania zasilania systemu (w większości przypadków nawet nie jest wymagany restart).
- Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu podczas aktualizacji oprogramowania układowego, zostanie automatycznie przywrócona wersja początkowa. Ta funkcja jest dostępna tylko dla wersji oprogramowania układowego 1.21 i nowszych.
Wskaźnik LED:
- Diody LED wskazujący stan pracy każdego kanału:
- Pulsowanie powolne: bezczynność (idle).
- Zapalone: sygnał wejściowy zablokowany (input signal locked).
- Wyłączone: sygnał wejściowy odblokowany (input signal unlocked).
- Podwójne mrugnięcie: błąd pamięci lub niepowodzenie konfiguracji FPGA.
