Magewell Pro Capture Quad HDMI

Pro Capture Quad HDMI

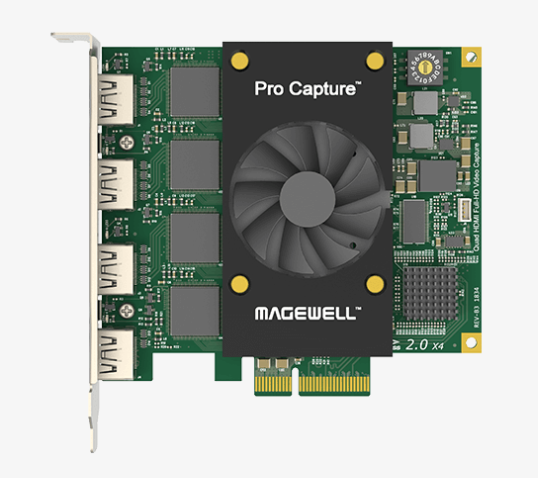

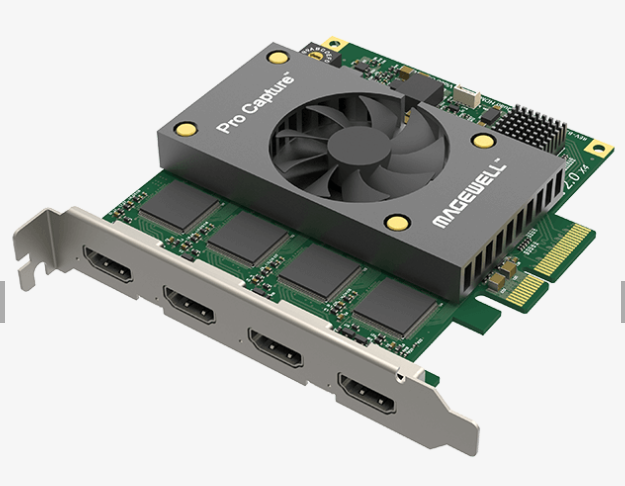

To karta przechwytująca, która obsługuje cztery wejścia HDMI z osadzonym dźwiękiem. Oznacza to, że możesz podłączyć cztery urządzenia z wyjściami HDMI jednocześnie i przechwytywać wysokiej jakości obraz oraz dźwięk z każdego z nich na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) oraz nowsze wersje.
• Linux (obsługa architektury x86, x64 i ARM):
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) oraz nowsze wersje.
  • CentOS 6.5/7 (x86 i x64) oraz nowsze wersje.
  • Fedora 25/26/27 (x86 i x64) oraz nowsze wersje.
  • Red Hat 6.5 (x86 i x64) oraz nowsze wersje.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszymi.
• Mac:
  • OS X 10.9/10.10/10.11 i nowsze wersje.
  • macOS 10.12 i nowsze wersje.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 i x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 i x64).
• Mac:
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4.
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15.

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.
• macOS:
  • AVCaptureSession.
  • AudioUnit.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Inne oprogramowanie do kodowania/streamowania obsługujące DirectShow/V4L2/AVCaptureSession.

Interfejs wejściowy:

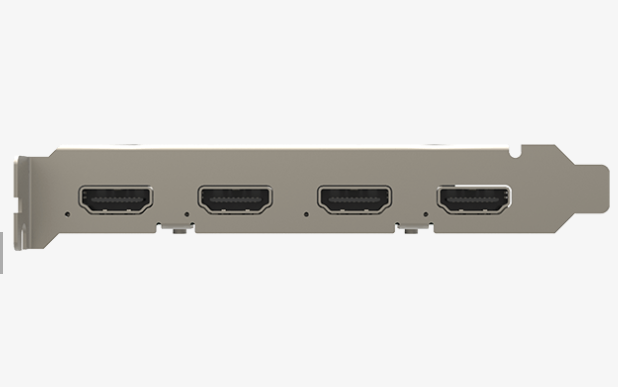

• 4x HDMI typu A.
• DVI 1.0.
• HDMI 1.4a.

Interfejs hosta:

• PCIe Gen2 x4.

Funkcje wejścia:

• Obsługa rozdzielczości wideo do 2048×2160 pikseli.
• Specyficzne funkcje HDMI:
  • Odbiornik HDMI o częstotliwości 225 MHz.
  • Obsługa adaptacyjnego wzmocnienia HDMI dla kabli o długości do 30 metrów.
  • Obsługa niestandardowych EDID.
  • Wsparcie dla wydobywania informacji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames.
  • Pełne wsparcie dla przestrzeni barw.
  • Obsługa głębi kolorów 8/10/12-bitowych.
  • Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
  • Obsługa do 8 strumieni audio IEC60958/IEC61937 za pośrednictwem SDK.
  • Wydobywanie informacji o formacie audio i danych o stanie kanału.
  • Wydobywanie informacji o czasie wideo.
  • Wydobywanie informacji o formacie 3D.
  • Wydobywanie kodu czasu aparatu DSLR Sony/Canon.
  • Obsługa trybu 3D: Side-by-Side Half, Top-and-Bottom, Frame Packing.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 2048×2160 pikseli.
• Obsługa szybkości przechwytywania klatek do 144 klatek na sekundę (rzeczywista szybkość przechwytywania klatek może być ograniczona przez przepustowość PCIe i przy wyższych rozdzielczościach – powyżej 1280×1024 – przez zegar pikseli sprzętu przetwarzania wideo na karcie. Na przykład maksymalna szybkość klatek przy rozdzielczości 1920×1080 to około 80 klatek na sekundę.)
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.
• Więcej formatów przechwytywania jest obsługiwanych za pomocą Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwa potoki przetwarzania wideo o przepustowości przetwarzania około 180 megapikseli na sekundę dla każdego z nich.
• Pełne przetwarzanie wideo 10-bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo.
• Tryby deinterlacing:
  • Weave.
  • Blend top & bottom field.
  • Top field only.
  • Bottom field only.
• Konwersja proporcji wideo.
• Automatyczny lub ręczny wybór proporcji obrazu wejściowego.
• Automatyczny lub ręczny wybór proporcji obrazu przechwyconego.
• Trzy tryby konwersji proporcji: Ignore (Anamorphic), Cropping lub Padding (Letterbox lub Pillarbox).
• Konwersja formatu koloru wideo.
• Automatyczny lub ręczny wybór formatu koloru i zakresu kwantyzacji wejścia.
• Automatyczny lub ręczny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwyconego obrazu.
• Obsługa formatów koloru RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa zakresu kwantyzacji Limited lub Full.
• Obsługa zakresu nasycenia Limited, Full i 'Extended gamut’.
• Konwersja częstotliwości klatek wideo.
• Kompozycja OSD wideo.
• Obsługa obrazów OSD w formacie PNG (do 2048×2160 pikseli).
• Obsługa dynamicznego ładowania obrazu RGBA OSD za pośrednictwem SDK.

Wielokrotne karty w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Wbudowany przełącznik obrotowy umożliwiający ustawienie numeru karty, z 16 pozycjami od 0 do F.
• Drzewo urządzeń sprzętowych systemu wyświetli „01: Pro Capture Quad HDMI”, gdy przełącznik obrotowy będzie ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierały numer karty (ustawiony przez przełącznik obrotowy).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego.
• Niezależne ustawienia kadrowania, proporcji, formatu koloru, rozdzielczości, szybkości klatek, deinterlacingu i korekty koloru dla każdego indywidualnego strumienia.

Obsługa ultraniskiego opóźnienia:

• Opóźnienie 64 linii wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znaczników czasu i A/V:

• Sprzętowy zegar o wysokiej rozdzielczości o dokładności 100 ns.
• Ramki audio (192 próbki audio) i wideo są oznaczane znacznikiem czasu sprzętowego.
• Zegar sprzętowy można zsynchronizować między kartami (za pośrednictwem SDK).

Przechwytywanie wideo SG-DMA:

• Przepustowość DMA ~400 MB/s na kanał w systemie PCIe 2.0.
• Przepustowość DMA ~200 MB/s na kanał w systemie PCIe 1.0.
• Obsługa automatycznego wykrywania powierzchni GPU Intel.
• Obsługa DirectGMA dla chipsetów kart wideo AMD.
• Obsługa GPUDirect dla chipsetów kart wideo Nvidia.

SDK:

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności.

Dostosowywanie sterowników systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: globalnego, produktowego i urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru.

Aktualizacja oprogramowania układowego:

• Wiele kart w jednym systemie można aktualizować jednocześnie.
• Aktualizacja kart może odbywać się bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu podczas aktualizacji oprogramowania układowego, automatycznie przywróci się do wersji początkowej. Ta funkcja jest dostępna tylko dla wersji oprogramowania układowego 1.21 i nowszych.

Wskaźnik LED:

• Diody LED wskazujące stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Włączone: sygnał wejściowy zablokowany.
  • Wyłączone: sygnał wejściowy odblokowany.
  • Podwójne miganie: awaria pamięci lub niepowodzenie konfiguracji FPGA.
