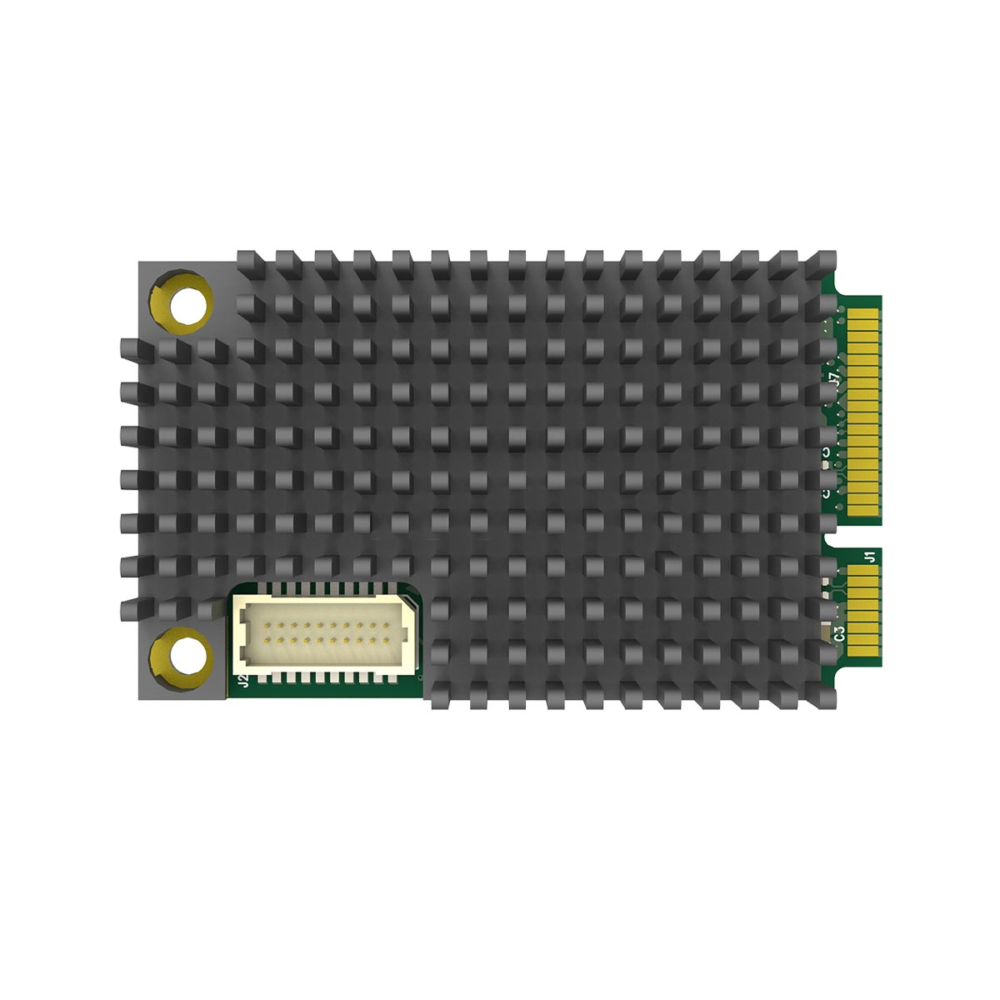

Magewell 111100001 Pro Capture Mini HDMI

Pro Capture Mini HDMI

To karta przechwytująca, która obsługuje wejście HDMI wraz z osadzonym dźwiękiem. Pozwala na przechwytywanie wysokiej jakości obrazu oraz dźwięku z urządzeń wyposażonych w port HDMI na komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) oraz nowsze wersje.
• Linux:
  • Wsparcie dla architektury x86, x64 i ARM.
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) oraz nowsze wersje.
  • CentOS 6.5/7 (x86 i x64) oraz nowsze wersje.
  • Fedora 25/26/27 (x86 i x64) oraz nowsze wersje.
  • Red Hat 6.5 (x86 i x64) oraz nowsze wersje.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszym.
• Mac:
  • OS X 10.9/10.10/10.11 i nowsze wersje.
  • macOS 10.12 i nowsze wersje.

Rekomendowane systemy operacyjne (testowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 i x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 i x64).
• Mac:
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4.
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15.

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.
• macOS:
  • AVCaptureSession.
  • AudioUnit.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Dowolne inne oprogramowanie do kodowania/transmisji strumieniowej obsługujące DirectShow/V4L2/AVCaptureSession.

Interfejsy wejściowe:

• Złącze JST SHD 20-pin.
• DVI 1.0.
• HDMI 1.4a.

Interfejsy gospodarza:

• PCIe Gen2 x1.

Funkcje wejścia:

• Obsługa rozdzielczości wideo wejściowego do 2048×2160 pikseli.

Specyficzne funkcje HDMI:

• Odbiornik HDMI o częstotliwości 225 MHz.
• Wsparcie dla adaptacyjnego wyrównywania HDMI dla kabli o długości do 30 metrów.
• Obsługa dostosowanego EDID.
• Obsługa ekstrakcji informacji o strumieniach AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames.
• Pełne wsparcie dla kolorometrii.
• Obsługa głębi koloru 8/10/12-bitowej.
• Obsługa próbkowania koloru RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa do 8 kanałów strumieni audio IEC60958/IEC61937 za pośrednictwem SDK.
• Ekstrakcja informacji o formacie audio i statusie kanałów.
• Ekstrakcja informacji o synchronizacji czasu wideo.
• Ekstrakcja informacji o formacie 3D.
• Ekstrakcja informacji o czasie Sony/Canon DSLR.
• Obsługa trybów 3D: Side-by-Side Half, Top-and-Bottom, Frame Packing.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 2048×2160 pikseli.
• Obsługa prędkości klatek przechwytywania do 144 kl./s (Rzeczywista prędkość klatek przechwytywania może być ograniczona przez przepustowość PCIe, a przy wyższych rozdzielczościach obrazu – powyżej 1280×1024 – przez zegar pikseli na wbudowanym sprzęcie przetwarzania wideo, np. Maksymalna prędkość klatek przy rozdzielczości 1920×1080 = około 80 kl./s).
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.
• Dodatkowe formaty przechwytywania są obsługiwane za pomocą Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwie linie przetwarzania wideo o przepustowości przetwarzania około 180 milionów pikseli na sekundę dla każdej z nich.
• Pełne przetwarzanie wideo z 10-bitową głębią koloru.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo.
  • Przędzenie (weave).
  • Wymieszanie górnego i dolnego pola (blend top & bottom field).
  • Tylko górne pole (top field only).
  • Tylko dolne pole (bottom field only).
• Konwersja proporcji obrazu wideo.
• Automatyczny lub manualny wybór proporcji obrazu wejściowego.
• Automatyczny lub manualny wybór proporcji obrazu przechwytywania.
• Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzne), Kadrowanie lub Wypełnianie (Letterbox lub Pillarbox).
• Konwersja formatu kolorów wideo.
• Automatyczny lub manualny wybór formatu kolorów i zakresu kwantyzacji wejścia.
• Automatyczny lub manualny wybór formatu kolorów, zakresu kwantyzacji i zakresu nasycenia przechwytywania.
• Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa zakresu kwantyzacji ograniczonego lub pełnego.
• Obsługa zakresu nasycenia ograniczonego, pełnego i „Extended gamut”.
• Konwersja prędkości klatek wideo.
• Kompozycja OSD (Overlay) na wideo.
• Obsługa obrazu OSD w formacie PNG (do 2048×2160 pikseli).
• Dynamiczne ładowanie obrazu RGBA OSD za pomocą SDK.

Wiele kart w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Wybór numeru karty za pomocą przełącznika obrotowego na karcie, z 16 pozycjami od 0 do F.
• Drzewo sprzętu systemowego wyświetli „01: Pro Capture Dual SDI 4K+” po ustawieniu przełącznika obrotowego na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika obrotowego).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego.
• Niezależne kadrowanie, proporcje obrazu, format kolorów, rozdzielczość, prędkość klatek, deinterlacing oraz ustawienia korekty kolorów i OSD dla każdego indywidualnego strumienia.

Wsparcie dla ultraniskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znaczników czasowych i A/V:

• Sprzętowy zegar o wysokiej rozdzielczości bazujący na sprzęcie o rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i wideo są opatrzone znacznikami czasowymi zegara sprzętowego.
• Zegar sprzętowy można zsynchronizować między kartami (za pośrednictwem SDK).

Przechwytywanie wideo za pomocą SG-DMA:

• Przepustowość DMA na poziomie ~1600 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość DMA na poziomie ~800 MB/s na kanał w systemie PCIe 1.x.
• Obsługa automatycznego wykrywania Intel tiled GPU surface.
• Obsługa DirectGMA dla chipsetów AMD video adapter.
• Obsługa GPUDirect dla chipsetów Nvidia video adapter.

SDK:

• Magewell Capture SDK do łatwej integracji, maksymalnej elastyczności i wydajności.

Niestandardowe dostosowanie sterowników Windows:

• Wszystkie opcje można kontrolować za pomocą trzech poziomów klucza rejestru: poziom globalny, poziom produktu i poziom urządzenia.
• Nazwy filtrów wideo, audio i Crossbar można dostosować za pomocą kluczy rejestru.

Aktualizacja oprogramowania układowego (firmware):

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
• Aktualizacja kart bez wyłączania zasilania systemu (W większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu w trakcie aktualizacji oprogramowania układowego, zostanie ono automatycznie przywrócone do początkowej wersji.

Wskaźnik LED:

• Dioda LED wskazuje stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Świeci: sygnał wejściowy zablokowany.
  • Wyłączona: sygnał wejściowy niezablokowany.
  • Podwójne migotanie: błąd pamięci lub błąd konfiguracji FPGA.
