Magewell Pro Capture Dual SDI
To karta przechwytująca, która umożliwia przechwytywanie dwóch sygnałów SDI (SD/HD/3G/2K) wraz z osadzonym dźwiękiem. Dodatkowo, karta obsługuje funkcję przekazywania sygnału SDI z jednego urządzenia do drugiego, zachowując jednocześnie osadzony dźwięk.
Obsługiwane systemy operacyjne:
- Windows:
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) i nowsze
- Linux:
- Obsługa architektur x86, x64 i ARM
- Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64) i nowsze
- CentOS 6.5/7 (x86 & x64) i nowsze
- Fedora 25/26/27 (x86 & x64) i nowsze
- Red Hat 6.5 (x86 & x64) i nowsze
- Inne dystrybucje Linuxa z jądrem w wersji 2.6.35 i nowszym
- macOS:
- OS X 10.9/10.10/10.11 i nowsze
- macOS 10.12 i nowsze
Zalecane systemy operacyjne (testowane):
- Windows:
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
- Linux:
- Ubuntu 12.04/14.04/16.04 (x86 & x64)
- Ubuntu 17.04/17.10/18.04 (x64)
- CentOS 6.5/7.2 (x86 & x64)
- Fedora 25/26 (x64)
- Red Hat 6.5 (x86 & x64)
- macOS:
- OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
- macOS 10.12/10.13.2/10.13.3/10.14.3/10.15
Obsługiwane interfejsy API:
- Windows:
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI
- Linux:
- macOS:
- AVCaptureSession
- AudioUnit
Obsługiwane oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Inne oprogramowanie do kodowania i streamingowania obsługujące DirectShow/V4L2/AVCaptureSession
Interfejsy wejściowe:
Interfejsy hosta:
Interfejsy przepustowe:
Funkcje wejścia:
- Obsługa rozdzielczości wideo do 2048x1080 pikseli
Funkcje specyficzne dla SDI:
- Zintegrowany korektor kablowy, zwiększający długość kabla:
- Do 330 m dla sygnałów SD-SDI
- Do 190 m dla sygnałów HD-SDI
- Do 150 m dla sygnałów 3G-SDI
- Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS
- Obsługa trybu 2K (2048x1080)
- Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
- Obsługa głębi kolorów 10/12-bitowych
- Obsługa wyodrębniania identyfikatora ładunku SMPTE 352
- Obsługa do 8 (mono) kanałów audio o częstotliwości próbkowania 48 kHz (kanały 1-8 spośród dostępnych 16 w specyfikacji SDI)
- Obsługa wyodrębniania informacji o formacie audio i danych o stanie kanału
- Ograniczone wsparcie dla 3Gb-DS: tylko pierwszy strumień można przechwycić
- Ograniczone wsparcie dla przechwytywania pierwszego łącza interfejsów dual link:
- YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywane jako 1080i 50/59.94/60
- YCbCr 4:4:4 10-bit: przechwytywane jako 4:2:2
- RGB 4:4:4: podpróbkowane R/B
- Obsługa Closed Caption za pomocą SDK
Formaty przechwytywania wideo:
- Obsługa rozdzielczości obrazu do 2048x2160 pikseli
- Obsługa szybkości klatek przechwytywania do 144 fps (Rzeczywista szybkość przechwytywania klatek może być ograniczona przez przepustowość PCIe, a przy wyższych rozdzielczościach obrazu - powyżej 1280x1024 - przez zegar pikseli wewnętrznego sprzętu przetwarzania wideo. Na przykład, maksymalna szybkość klatek przy rozdzielczości 1920x1080 = ~80 fps.)
- Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12
- Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY
- Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32
- Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410
- Więcej formatów przechwytywania jest obsługiwane za pomocą Magewell Capture SDK
Funkcje przetwarzania wideo:
- Dwa potoki przetwarzania wideo o przepustowości przetwarzania ~180 megapikseli/s dla każdego z nich
- Pełne przetwarzanie wideo 10-bitowe
- Kadrowanie wideo
- Skalowanie wideo
- Deinterlacing wideo
- Splot
- Składanie górnego i dolnego pola
- Tylko górne pole
- Tylko dolne pole
- Konwersja proporcji obrazu wideo
- Automatyczny lub ręczny wybór proporcji obrazu wejściowego
- Automatyczny lub ręczny wybór proporcji obrazu przechwytywania
- Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorficzne), Kadrowanie lub Wypełnianie (Letterbox lub Pillarbox)
- Konwersja formatu koloru wideo
- Automatyczny lub ręczny wybór formatu koloru wejściowego i zakresu kwantyzacji
- Automatyczny lub ręczny wybór formatu koloru przechwytywania, zakresu kwantyzacji i zakresu nasycenia
- Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
- Obsługa zakresu kwantyzacji ograniczonego lub pełnego
- Obsługa zakresu nasycenia ograniczonego, pełnego i rozszerzonego
- Konwersja częstotliwości klatek wideo
- Kompozycja OSD wideo
- Obsługa obrazu OSD w formacie PNG (do 2048x2160)
- Obsługa dynamicznego ładowania obrazu OSD RGBA za pomocą SDK
Wielokrotne karty w jednym systemie:
- Obsługa wielu kart podłączonych do jednego systemu

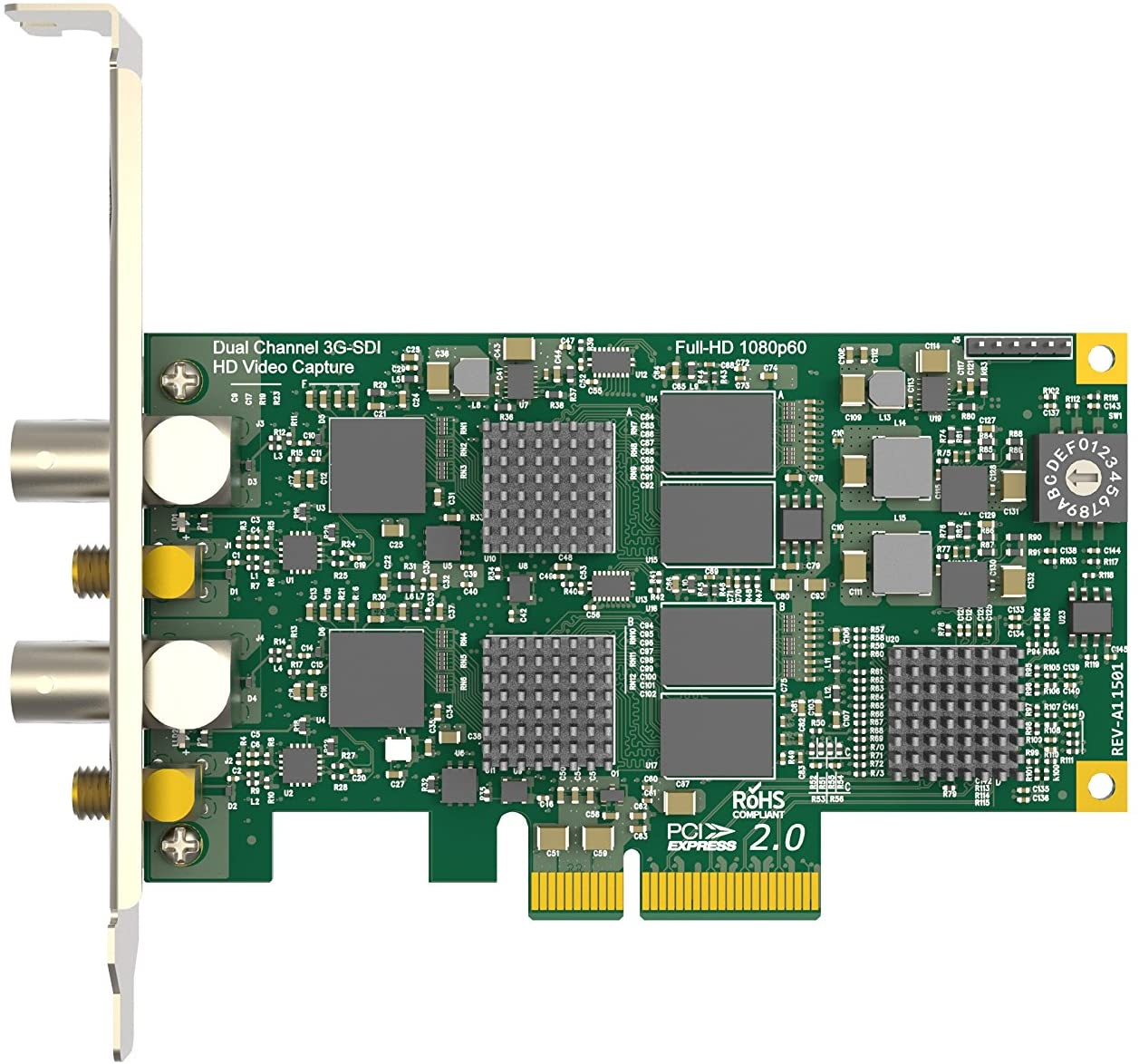

- Przełącznik obrotowy na karcie umożliwiający ustawienie numeru karty, z 16 pozycjami od 0 do F
- Drzewo sprzętowe systemu będzie wyświetlać "01: Pro Capture Dual SDI", gdy przełącznik obrotowy będzie ustawiony na 1, i tak dalej
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik obrotowy)
Wielokrotne strumienie przechwytywania:
- Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego
- Niezależne kadrowanie, proporcje obrazu, format koloru, rozdzielczość, szybkość klatek, deinterlacing i ustawienia regulacji koloru dla każdego indywidualnego strumienia
Obsługa ultra niskiego opóźnienia:
- Opóźnienie wynoszące 64 linie wideo
- Tryb częściowego powiadamiania w SDK
Synchronizacja czasu i dźwięku wideo:
- Sprzętowy zegar o rozdzielczości 100 ns
- Ramki audio (192 próbki dźwięku) i ramki wideo są oznaczone zegarem sprzętowym
- Zegar sprzętowy można zsynchronizować między kartami (za pomocą SDK)
Przechwytywanie wideo SG-DMA:
- ~400 MB/s przepustowości DMA na kanał w systemie PCIe 2.0
- ~200 MB/s przepustowości DMA na kanał w systemie PCIe 1.0
- Obsługa automatycznego wykrywania powierzchni Intel tiled GPU
- Obsługa DirectGMA dla chipsetów kart graficznych AMD
- Obsługa GPUDirect dla chipsetów kart graficznych Nvidia
SDK:
- Magewell Capture SDK zapewniające łatwą integrację, maksymalną elastyczność i wydajność
Modyfikacje sterownika Windows:
- Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów klucza rejestru: poziomu globalnego, poziomu produktu i poziomu urządzenia
- Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru
Aktualizacja oprogramowania układowego:
- Wiele kart w jednym systemie może być aktualizowanych jednocześnie
- Karty można aktualizować bez wyłączania zasilania systemu (W większości przypadków nie jest nawet wymagany restart)
- Bezpieczna aktualizacja. Jeśli wyłączenie zasilania lub awaria systemu wystąpią podczas aktualizacji oprogramowania układowego, zostanie automatycznie przywrócona wersja początkowa. Ta funkcja jest dostępna tylko dla wersji oprogramowania układowego 1.21 i nowszych.
Wskaźnik LED:
- Dioda LED wskazuje stan pracy każdego kanału:
- Powolne pulsowanie: bezczynność
- Włączona: sygnał wejściowy zablokowany
- Wyłączona: sygnał wejściowy niezablokowany
- Podwójne miganie: awaria pamięci lub konfiguracji FPGA
