Magewell Pro capture AIO 4K

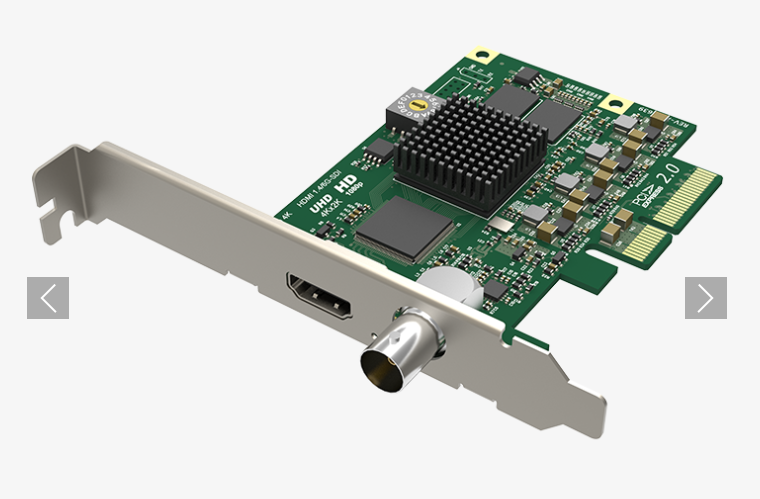

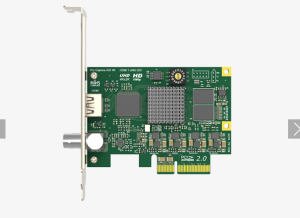

Pro Capture AIO 4K

To karta przechwytująca, która obsługuje wejście SDI z osadzonym dźwiękiem oraz wejście HDMI z wbudowanym dźwiękiem. Oznacza to, że możesz podłączyć urządzenia z wyjściami SDI lub HDMI i przechwycić zarówno wysokiej jakości obraz 4K, jak i dźwięk na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
• Linux (wsparcie dla architektury x86, x64 i ARM)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
  • CentOS 6.5/7 (x86 i x64) i nowsze
  • Fedora 25/26/27 (x86 i x64) i nowsze
  • Red Hat 6.5 (x86 i x64) i nowsze
  • Inne dystrybucje Linuxa z wersją jądra 2.6.35 i nowszą
• Mac
  • OS X 10.9/10.10/10.11 i nowsze
  • macOS 10.12 i nowsze

Zalecane systemy operacyjne (przetestowane):

• Windows
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
• Linux
  • Ubuntu 12.04/14.04/16.04 (x86 i x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 i x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 i x64)
• Mac
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy API:

• Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • ALSA
• macOS
  • AVCaptureSession
  • AudioUnit

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Dowolne inne oprogramowanie do kodowania/streamingu obsługujące DirectShow/V4L2/AVCaptureSession

Interfejsy wejściowe:

• HDMI
• DVI-D 1.0
• HDMI 1.4
• BNC
• SD/HD/3G/6G SDI

Interfejsy hosta:

• PCIe Gen2 x4

Funkcje wejścia:

• Obsługa rozdzielczości wideo do 4096×2160 pikseli

Specyficzne funkcje dla interfejsu HDMI:

• Odbiornik HDMI o częstotliwości 297 MHz
• Adaptacyjny korektor HDMI
• Obsługa dostosowanego EDID
• Ekstrakcja informacji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
• Pełne wsparcie dla kolorometrii
• Obsługa sygnałów 8-bitowych korzystających z próbkowania kolorów RGB/YUV 4:4:4 przy częstotliwości piksela nie przekraczającej 297 MHz
• Obsługa sygnałów 12-bitowych korzystających z próbkowania kolorów YUV 4:2:2 przy częstotliwości piksela nie przekraczającej 297 MHz
• Obsługa sygnałów 10/12-bitowych korzystających z próbkowania kolorów RGB/YUV 4:4:4 przy częstotliwości piksela nie przekraczającej 170 MHz
• Ekstrakcja informacji o formacie dźwięku i danych o stanie kanału
• Ekstrakcja informacji o czasie wideo
• Ekstrakcja informacji o formacie 3D
• Ekstrakcja czasu kodu czasowego Sony/Canon DSLR
• Obsługa trybów 3D Side-by-Side Half, Top-and-Bottom, Frame Packing

Specyficzne funkcje dla interfejsu SDI:

• Zintegrowany korektor kabla przedłużający długość kabla:
  • do 330 m dla sygnałów SD-SDI
  • do 190 m dla sygnałów HD-SDI
  • do 150 m dla sygnałów 3G-SDI
  • do 75 m dla sygnałów 6G-SDI
• Wsparcie dla standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G (SMPTE 2081)
• Wsparcie dla trybu 2K (2048×1080) i 4K (4096×2160)
• Wsparcie dla próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Wsparcie dla głębi kolorów 10/12-bitowych
• Ekstrakcja identyfikatora ładunku SMPTE 352
• Obsługa do 8 (mono) kanałów audio o częstotliwości 48 kHz (kanały 1-8 spośród 16 dostępnych w specyfikacji SDI)
• Ekstrakcja informacji o formacie dźwięku i danych o stanie kanału
• Ograniczone wsparcie dla 3Gb-DS: możliwość przechwytywania tylko pierwszego strumienia
• Ograniczone wsparcie dla przechwytywania pierwszego łącza interfejsów dwułączowych:
  • YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywane jako 1080i 50/59.94/60
  • YCbCr 4:4:4 10-bit: przechwytywane jako 4:2:2
  • RGB 4:4:4: podpróbkowane R/B
• Obsługa Closed Caption za pomocą SDK.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości obrazu do 4096×2160 pikseli.
• Obsługa częstotliwości klatek przechwytywania do 144 klatek na sekundę (rzeczywista częstotliwość przechwytywania może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu).
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.
• Więcej formatów przechwytywania jest obsługiwane za pośrednictwem Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwa potoki przetwarzania wideo o przepustowości ~360Mpixels/s dla każdego z nich.
• Pełne przetwarzanie wideo 10-bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo:
  • Weave.
  • Połączenie górnego i dolnego pola.
  • Tylko górne pole.
  • Tylko dolne pole.
• Konwersja proporcji obrazu wideo.
• Automatyczny lub manualny wybór proporcji obrazu wejściowego.
• Automatyczny lub manualny wybór proporcji obrazu przechwytywania.
• Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorficzny), Kadrowanie lub Dodawanie marginesów (Letterbox lub Pillarbox).
• Konwersja formatu koloru wideo.
• Automatyczny lub manualny wybór formatu koloru i zakresu kwantyzacji wejścia.
• Automatyczny lub manualny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwytywania.
• Wsparcie dla formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Wsparcie dla ograniczonego lub pełnego zakresu kwantyzacji.
• Wsparcie dla ograniczonego, pełnego i „rozszerzonego zakresu nasycenia”.
• Konwersja częstotliwości klatek wideo.
• Kompozycja OSD wideo.
• Wsparcie dla obrazów OSD w formacie PNG (do 4096×2160).
• Wsparcie dla dynamicznego ładowania obrazów OSD RGBA za pomocą SDK.

Wiele kart w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Obrotowy przełącznik na karcie umożliwiający ustawienie numeru karty od 0 do F.
• Drzewo sprzętowe systemu wyświetli „01: Pro Capture HDMI 4K”, gdy przełącznik jest ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierały numer karty (ustawiony za pomocą przełącznika).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego.
• Niezależne ustawienia kadrowania, proporcji obrazu, formatu koloru, rozdzielczości, częstotliwości klatek, deinterlacingu i regulacji koloru dla każdego indywidualnego strumienia.

Obsługa ultraniskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znacznika czasowego i A/V:

• Sprzętowy zegar wysokiej rozdzielczości o rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i ramki wideo są oznaczone znacznikiem czasu sprzętowego.
• Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK).

Przechwytywanie wideo SG-DMA:

• Przepustowość DMA wynosząca ~1200 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość DMA wynosząca ~800 MB/s na kanał w systemie PCIe 1.x.
• Obsługa automatycznego wykrywania Intel tiled GPU surface.
• Obsługa DirectGMA dla chipsetów adapterów wideo AMD.
• Obsługa GPUDirect dla chipsetów adapterów wideo Nvidia.

SDK:

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności.

Dostosowanie sterowników systemu Windows:

• Wszystkie opcje można kontrolować za pomocą trzech poziomów klucza rejestru: globalnego, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja firmware’u:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
• Karty można aktualizować bez wyłączania zasilania systemu (W większości przypadków nie jest nawet wymagane ponowne uruchomienie).
• Bezpieczna aktualizacja. Jeśli wyłączysz zasilanie lub wystąpi awaria systemu podczas aktualizacji firmware’u, automatycznie przywróci się do pierwotnej wersji. Ta funkcja jest dostępna tylko dla wersji firmware’u 1.21 i nowszych.

Wskaźnik LED:

• Diody LED wskazują stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Włączony: sygnał wejściowy zablokowany.
  • Wyłączony: sygnał wejściowy niezablokowany.
  • Podwójne mignięcie: błąd pamięci lub nieudana konfiguracja FPGA.
