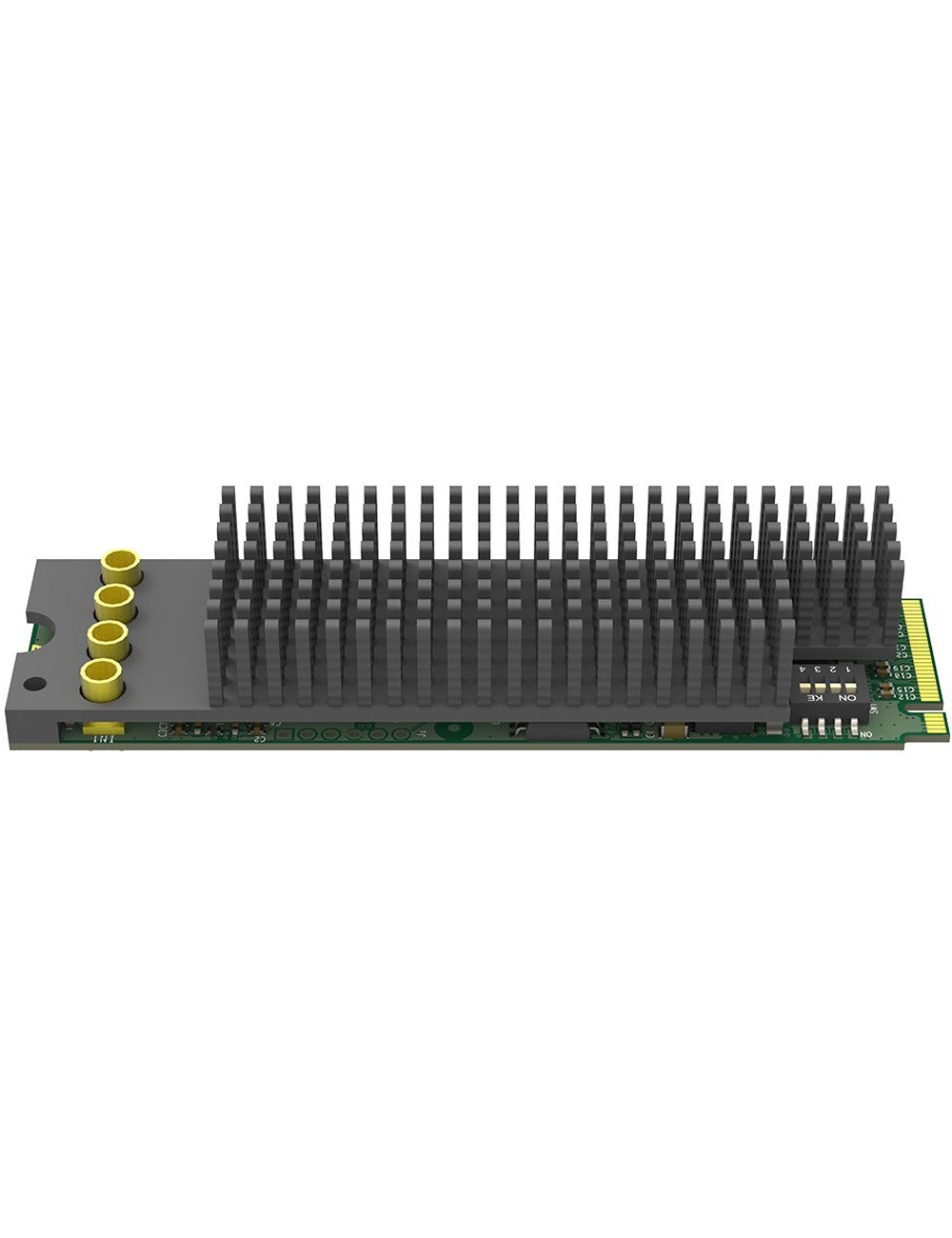

Magewell Eco Capture Quad SDI M.2

Eco Capture Quad SDI M.2

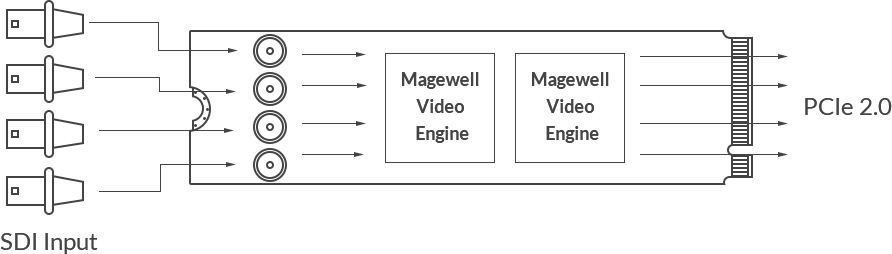

To karta przechwytująca, która obsługuje cztery wejścia SDI (SD/HD/3G/2K) oraz osadzony dźwięk. Oznacza to, że można podłączyć cztery urządzenia SDI jednocześnie i przechwycić wysokiej jakości obraz oraz dźwięk na komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze wersje.
• Linux (obsługa architektur x86, x64 i ARM):
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze wersje.
  • CentOS 6.5/7 (x86 i x64) i nowsze wersje.
  • Fedora 25/26/27 (x86 i x64) i nowsze wersje.
  • Red Hat 6.5 (x86 i x64) i nowsze wersje.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowsze.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 i x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 i x64).

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Dowolne inne oprogramowanie kodujące/przekształcające strumienie wideo z obsługą DirectShow/V4L2.

Obsługiwane interfejsy wejściowe:

• 4x MMCX.
• SD/HD/3G/2K SDI.

Obsługiwane interfejsy hosta:

• M.2 2280 Typ M (PCIe Gen2 x4).

Funkcje wejściowe:

• Obsługa rozdzielczości wideo wejściowego do 2048×1080 pikseli.

Funkcje specyficzne dla SDI:

• Zintegrowany equalizer kablowy, zwiększający długość kabla w następujący sposób:
  • do 330 metrów dla sygnałów SD-SDI.
  • do 190 metrów dla sygnałów HD-SDI.
  • do 150 metrów dla sygnałów 3G-SDI.
• Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS.
• Obsługa trybu 2K (2048×1080).
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa głębi kolorów 10/12 bitów.
• Ekstrakcja identyfikatora ładunku SMPTE 352.
• Obsługa do 8 (mono) kanałów audio o częstotliwości 48 kHz.
• Ekstrakcja informacji o formacie audio i statusu kanału.
• Ograniczone wsparcie dla 3Gb-DS: tylko pierwszy strumień można przechwycić.
• Ograniczone wsparcie dla przechwytywania pierwszego połączenia interfejsów dual link:
  • YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywane jako 1080i 50/59.94/60.
  • YCbCr 4:4:4 10-bit: przechwytywane jako 4:2:2.
  • RGB 4:4:4: próbkowanie R/B.
• Obsługa Closed Caption za pośrednictwem SDK.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 2048×2160 pikseli.
• Obsługa prędkości klatek przechwytywania do 144 kl/s (Rzeczywista prędkość klatek przechwytywania może być ograniczona przez przepustowość PCIe. Dla rozdzielczości 1280×1024 i wyższych, rzeczywista prędkość klatek może być ograniczona przez sprzętowy zegar pikseli na płycie. Na przykład, maksymalna prędkość klatek dla rozdzielczości 1920×1080 może wynosić do 80 kl/s).
• Obsługa formatów przechwytywania 4:2:0 8-bitowego: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowego: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowego: V308, IYU2, V408, BGR24, BGR32.
• Dodatkowe formaty przechwytywania są obsługiwane za pomocą SDK.

Funkcje przetwarzania wideo:

• Przetwarzanie wideo z przepustowością ~180 megapikseli na sekundę.
• Obsługa 10-bitowego 4:4:4 przetwarzania wideo.
• Skalowanie wideo.
• Deinterlacing wideo: Weave, Blend (łączenie górnego i dolnego pola).
• Konwersja formatu kolorów wideo.
• Możliwość automatycznego lub ręcznego wyboru formatu kolorów wejściowych i zakresu kwantyzacji.
• Możliwość automatycznego lub ręcznego wyboru formatu kolorów przechwytywanych, zakresu kwantyzacji i zakresu nasycenia.
• Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa ograniczonego (Limited) lub pełnego (Full) zakresu kwantyzacji.
• Obsługa ograniczonego (Limited), pełnego (Full) i rozszerzonego (Extended) zakresu nasycenia.
• Konwersja częstotliwości klatek wideo.

Wielokrotne karty w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Przełącznik DIP na karcie umożliwiający ustawienie numeru karty z 16 pozycjami.
• Struktura sprzętowa systemu wyświetli „01: Eco Capture Quad SDI M.2” gdy przełącznik DIP jest ustawiony na 0001, itd.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik DIP).

Wielokrotne replikowane strumienie przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla jednego kanału wejściowego, ale wszystkie strumienie przechwytywania muszą być w tym samym formacie przechwytywania.

Znaczniki czasowe (timestamp) i synchronizacja A/V:

• Sprzętowy zegar o wysokiej rozdzielczości (100 ns).
• Ramki audio (192 próbki audio) i ramki wideo oznaczane są zegarem sprzętowym.
• Synchronizacja zegara sprzętowego między kartami jest możliwa (za pomocą SDK).

Przechwytywanie wideo SG-DMA:

• Przepustowość przesyłania danych DMA na poziomie ~400 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość przesyłania danych DMA na poziomie ~200 MB/s na kanał w systemie PCIe 1.x.
• Obsługa automatycznego wykrywania Intel tiled GPU surface.
• Obsługa DirectGMA dla chipsetów kart graficznych AMD.
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK dla DirectShow (Windows) lub V4L2 (Linux) dla łatwej integracji.
• Magewell Capture SDK dla DirectKS (Windows) lub ioctl (Linux) dla maksymalnej elastyczności i wydajności.

Modyfikacje sterowników systemu Windows:

• Wszystkie opcje można kontrolować za pomocą trzech poziomów kluczy rejestru: poziomu globalnego, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i crossbar można dostosować za pomocą kluczy rejestru.

Aktualizacja firmware:

• Wiele kart w jednym systemie można aktualizować jednocześnie.
• Karty mogą być aktualizowane bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagane ponowne uruchomienie).
• Bezpieczna aktualizacja. Jeśli zasilanie zostanie wyłączone lub wystąpi awaria systemu w trakcie aktualizacji firmware, automatycznie przywróci się do wersji początkowej.

Wskaźnik LED:

• Diody LED statusu wskazujący stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Świecenie: zablokowany sygnał wejściowy.
  • Brak świecenia: niezablokowany sygnał wejściowy.
  • Podwójne miganie: błąd pamięci lub konfiguracji FPGA.
