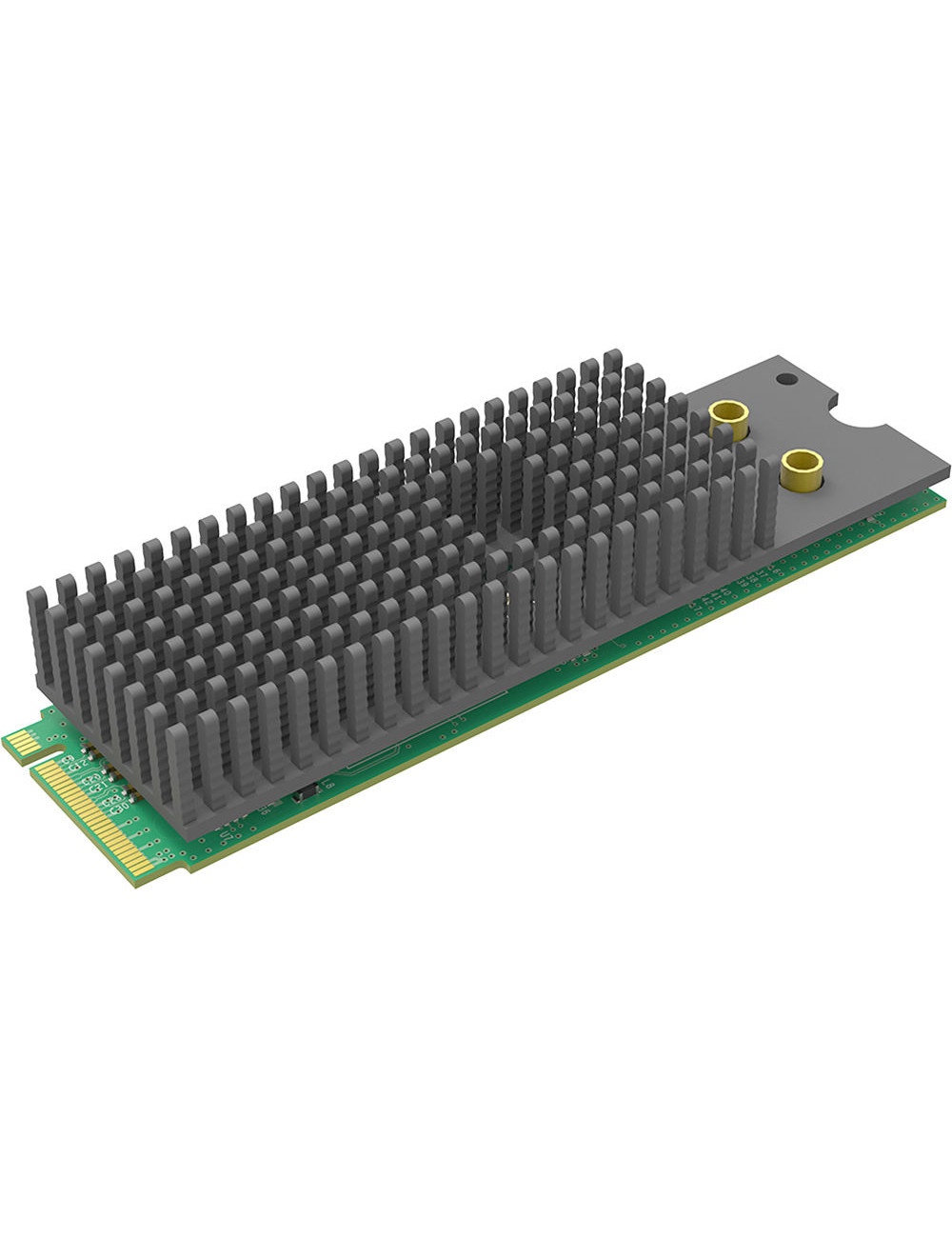

Eco Capture Dual SDI M.2
To karta przechwytująca, która obsługuje podwójne wejścia SDI (SD/HD/3G/2K) oraz osadzony dźwięk. Oznacza to, że można podłączyć dwa urządzenia SDI jednocześnie i przechwycić wysokiej jakości obraz oraz dźwięk na komputerze lub innym urządzeniu.
Obsługiwane systemy operacyjne:
- Windows:
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
- Linux:
- Obsługa architektur x86, x64 i ARM
- Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
- CentOS 6.5/7 (x86 i x64) i nowsze
- Fedora 25/26/27 (x86 i x64) i nowsze
- Red Hat 6.5 (x86 i x64) i nowsze
- Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowsze
Rekomendowane systemy operacyjne (przetestowane):
- Windows:
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
- Linux:
- Ubuntu 12.04/14.04/16.04 (x86 i x64)
- Ubuntu 17.04/17.10/18.04 (x64)
- CentOS 6.5/7.2 (x86 i x64)
- Fedora 25/26 (x64)
- Red Hat 6.5 (x86 i x64)
Obsługiwane interfejsy API:
- Windows:
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI
- Linux:
Obsługiwane oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Dowolne inne oprogramowanie do kodowania i strumieniowania obsługujące DirectShow/V4L2
Interfejsy wejściowe:
- 2x gniazdo MMCX
- SD/HD/3G/2K SDI
Interfejs hosta:
- M.2 2280 typu M (PCIe Gen2 x2)
Funkcje wejścia:
- Obsługa rozdzielczości video wejściowych do 2048×1080 pikseli
- Specyficzne funkcje SDI:
- Zintegrowany korektor kabla zwiększający długość kabla:
- Do 330 metrów dla sygnałów SD-SDI
- Do 190 metrów dla sygnałów HD-SDI
- Do 150 metrów dla sygnałów 3G-SDI
- Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS
- Obsługa trybu 2K (2048×1080)
- Obsługa próbkowania koloru RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
- Obsługa głębi koloru 10/12-bitowej
- Obsługa ekstrakcji identyfikatora ładunku SMPTE 352
- Obsługa do 8 (mono) kanałów audio o częstotliwości próbkowania 48 kHz
- Obsługa ekstrakcji informacji o formacie audio i statusu kanału
- Ograniczone wsparcie dla 3Gb-DS: możliwe jest tylko przechwytywanie pierwszego strumienia
- Ograniczone wsparcie dla przechwytywania pierwszego połączenia w interfejsach dwukanałowych:
- YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywane jako 1080i 50/59.94/60
- YCbCr 4:4:4 10-bit: przechwytywane jako 4:2:2
- RGB 4:4:4: podpróbkowane R/B
- Obsługa zamkniętego podpisu czasowego za pośrednictwem SDK
Formaty przechwytywania wideo:
- Obsługa rozdzielczości obrazu przechwytywanych do 2048×2160 pikseli
- Obsługa przechwytywania prędkości klatek do 144 kl./s (Rzeczywista prędkość przechwytywania może być ograniczona przez przepustowość PCIe. Dla rozdzielczości 1280×1024 i wyższych, rzeczywista prędkość klatek może być ograniczona przez wbudowany zegar pikseli sprzętowego do przetwarzania wideo. Na przykład, maksymalna prędkość klatek dla rozdzielczości 1920×1080 może wynosić do 80 kl./s.)
- Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12
- Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY
- Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32
- Więcej formatów przechwytywania obsługiwanych za pośrednictwem SDK
Przetwarzanie wideo:
-
- Przepustowość przetwarzania wynosząca ~180 megapikseli na sekundę.
- Obsługa 10-bitowego 4:4:4 przetwarzania wideo.
Skalowanie wideo:
-
- Możliwość skalowania wideo.
Deinterlacing wideo:
-
- Wygładzanie (weave) wideo.
- Łączenie górnego i dolnego pola (blend) wideo.
Konwersja formatu kolorów wideo:
-
- Obsługa formatów kolorów: RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
- Możliwość wyboru automatycznego lub ręcznego formatu kolorów wejściowych i zakresu kwantyzacji.
- Możliwość wyboru automatycznego lub ręcznego formatu kolorów przechwytywanych, zakresu kwantyzacji i zakresu nasycenia.
- Obsługa zarówno ograniczonego (Limited) jak i pełnego (Full) zakresu kwantyzacji.
- Obsługa ograniczonego (Limited), pełnego (Full) oraz „Extended gamut” zakresu nasycenia.
Konwersja częstotliwości klatek wideo:
-
- Możliwość konwersji częstotliwości klatek wideo.
Wielokrotne karty w jednym systemie:
-
- Obsługa wielu kart podłączonych do jednego systemu.
- Możliwość ustawienia numeru karty za pomocą przełącznika DIP (16 pozycji).
- Struktura sprzętowa systemu wyświetli „01: Eco Capture Dual SDI M.2” gdy przełącznik DIP jest ustawiony na 0001, itd.
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika DIP).
Wielokrotne replikowane strumienie przechwytywania:
-
- Nieograniczona liczba strumieni przechwytywania dla jednego kanału wejściowego, ale muszą być w tym samym formacie przechwytywania.
Synchronizacja znaczników czasowych i dźwięku/wideo:
-
- Wysokorozdzielczy, oparty na sprzęcie zegar o rozdzielczości 100 ns.
- Ramki audio (192 próbki audio) i ramki wideo oznaczone są sprzętowym zegarem.
- Możliwość synchronizacji sprzętowego zegara między kartami (za pomocą SDK).
Przechwytywanie wideo SG-DMA:
-
- Przepustowość przesyłania danych DMA na poziomie ~400 MB/s na kanał w systemie PCIe 2.x.
- Przepustowość przesyłania danych DMA na poziomie ~200 MB/s na kanał w systemie PCIe 1.x.
- Obsługa automatycznego wykrywania Intel tiled GPU surface.
- Obsługa DirectGMA dla chipsetów kart graficznych AMD.
- Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.
SDK:
-
- Magewell Capture SDK dla DirectShow (Windows) lub V4L2 (Linux) dla łatwej integracji.
- Magewell Capture SDK dla DirectKS (Windows) lub ioctl (Linux) dla maksymalnej elastyczności i wydajności.
Dostosowywanie sterowników systemu Windows:
-
- Możliwość kontrolowania wszystkich opcji za pomocą trzech poziomów kluczy rejestru: globalnego, poziomu produktu i poziomu urządzenia.
- Możliwość dostosowywania nazw filtrów wideo, audio i crossbar za pomocą kluczy rejestru.
Aktualizacja firmware:
-
- Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
- Możliwość aktualizacji kart bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagane ponowne uruchomienie).
- Bezpieczna aktualizacja. Jeśli wyłączy się zasilanie lub wystąpi awaria systemu w trakcie aktualizacji firmware, automatycznie przywróci się do wersji początkowej. Ta funkcja jest dostępna tylko dla wersji firmware 1.21 i nowszych.
Diody LED:
-
- Diody LED statusu wskazujący stan pracy każdego kanału:
- Powolne pulsowanie: bezczynność.
- Świecenie: zablokowany sygnał wejściowy.
- Brak świecenia: niezablokowany sygnał wejściowy.
- Podwójne miganie: błąd pamięci lub konfiguracji FPGA.
