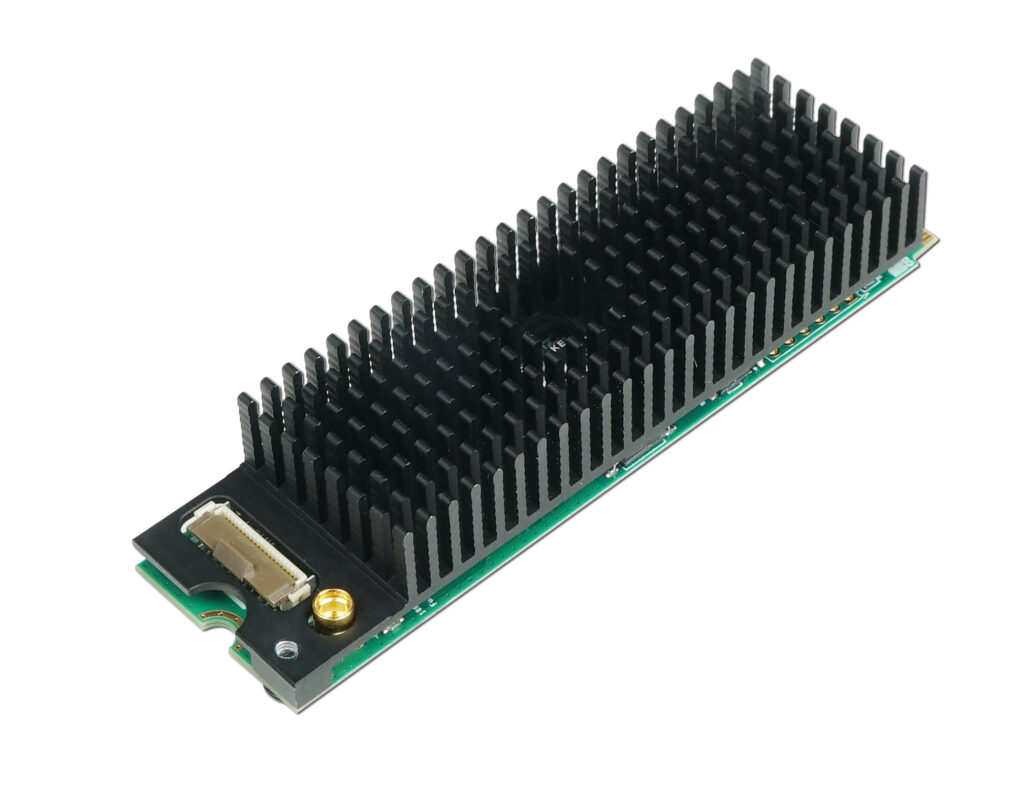

Eco Capture AIO M.2
To karta przechwytująca, która obsługuje jednokanałowe wejście 2K HDMI/SDI z osadzonym dźwiękiem. Karta ma standardowy rozmiar M.2 2280, co sprawia, że jest idealna do montażu w małych lub przenośnych obudowach.
Dzięki temu, można przechwytywać wysokiej jakości obraz oraz dźwięk z urządzeń HDMI lub SDI na komputerze lub innym urządzeniu, wykorzystując kompaktową i mobilną konstrukcję karty Eco Capture AIO M.2.
Sygnał wejściowy:
- HDMI 1.4a (za pośrednictwem kabla akcesoryjnego)
- SD/HD/3G SDI (za pośrednictwem kabla akcesoryjnego)
Funkcje wejścia HDMI:
- Odbiornik HDMI o częstotliwości 165 MHz, maksymalne wejście: 2048×1080 pikseli, 60 klatek na sekundę, 4:4:4
- Własne EDID (Extended Display Identification Data)
- Wejście RGB/YCbCr 4:4:4 8/10/12-bit, YCbCr 4:2:2 8/10/12-bit
- Do 8-kanałowy dźwięk osadzony w HDMI o rozdzielczości 24-bitowej i częstotliwości próbkowania 192 kHz
- Interfejs HDMI: HDMI 1.4a
Funkcje wejścia SDI:
- Maksymalne wejście: 2048×1080 pikseli, 60 klatek na sekundę, 4:2:2 10-bit
- Do 8-kanałowy dźwięk osadzony o częstotliwości próbkowania 48 kHz
- Standardy SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)
- Wejście RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 10/12-bit
- Sygnały SDI przesyłane na odległość do 110 m dla sygnałów 3G-SDI
- Obsługa napisów poprzez SDK (Software Development Kit)
Funkcje wejścia CVBS:
- 12-bitowy przetwornik analogowo-cyfrowy (ADC)
- Obsługa standardów NTSC, PAL i SECAM
- Automatyczne wykrywanie sygnału wejściowego
Funkcje przetwarzania i przechwytywania:
- Przepustowość DMA na poziomie około 700 MB/s na kanał w systemie PCIe 2.x
- Przepustowość DMA na poziomie około 400 MB/s na kanał w systemie PCIe 1.x
- Potoki przetwarzania wideo o przepustowości około 180 mln pikseli/s
- Przechwytywanie wideo o rozdzielczości do 2048×1080 pikseli, częstotliwościach odświeżania do 144 klatek na sekundę
- Wyjścia HDMI obejmują (rzeczywista częstotliwość przechwytywania może być ograniczona przez przepustowość PCIe i wewnętrzną częstotliwość pracy):
- 2048×1080 pikseli, 60 klatek na sekundę
- 1920×1080 pikseli: 23.98/24/25/29.97/30/50/59.94/60/75 klatek na sekundę
- 1280×720 pikseli: 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120 klatek na sekundę
- 720×576 pikseli, 25 klatek na sekundę
- 720×480 pikseli, 30 klatek na sekundę
- Wyjścia SDI obejmują (rzeczywista częstotliwość przechwytywania może być ograniczona przez przepustowość PCIe i wewnętrzną częstotliwość pracy):
- 2048×1080 pikseli, 60 klatek na sekundę
- 1920×1080 pikseli/1280×720 pikseli: 23.98/24/25/29.97/30/50/59.94/60 klatek na sekundę
- 720×576 pikseli, 25 klatek na sekundę
- 720×480 pikseli, 30 klatek na sekundę
- Obsługa RGB/YCbCr 601/YCbCr 709/YCbCr 2020
- Obsługa skalowania wideo, deinterlacingu, konwersji formatu kolorów, konwersji częstotliwości odświeżania
- Wyjście wideo o głębi kolorów 8-bit 4:4:4
- Zegar o wysokiej rozdzielczości (100 ns) zaimplementowany sprzętowo
- Synchronizacja zegara między kartami za pomocą SDK
SDK i interfejsy programistyczne:
- SDK MWCapture zapewnia funkcje, takie jak ekstrakcja stanu sygnału, konfiguracja przechwytywania i przechwytywanie wideo i dźwięku w czasie rzeczywistym itp.
- Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI
- Linux V4L2/ALSA
Interfejs wyjściowy:
- M.2 2280 Type M (PCIe Gen2 x2)
Zalecany system operacyjny:
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64) i nowsze
- Linux x86, x64 i architektura ARM, wersja jądra 2.6.35 i nowsze
Kompatybilne oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Inne oprogramowanie do kodowania lub transmitowania w oparciu o DirectShow/V4L2/AVCaptureSession
Wskaźnik LED:
- Dioda LED sygnalizuje stan urządzenia:
- Powolne pulsowanie: brak poprawnego sygnału wejściowego
- Świeci: sygnał wejściowy zablokowany
- Wyłączona: brak zasilania
- Podwójne mignięcie: błąd pamięci lub błędna konfiguracja FPGA
