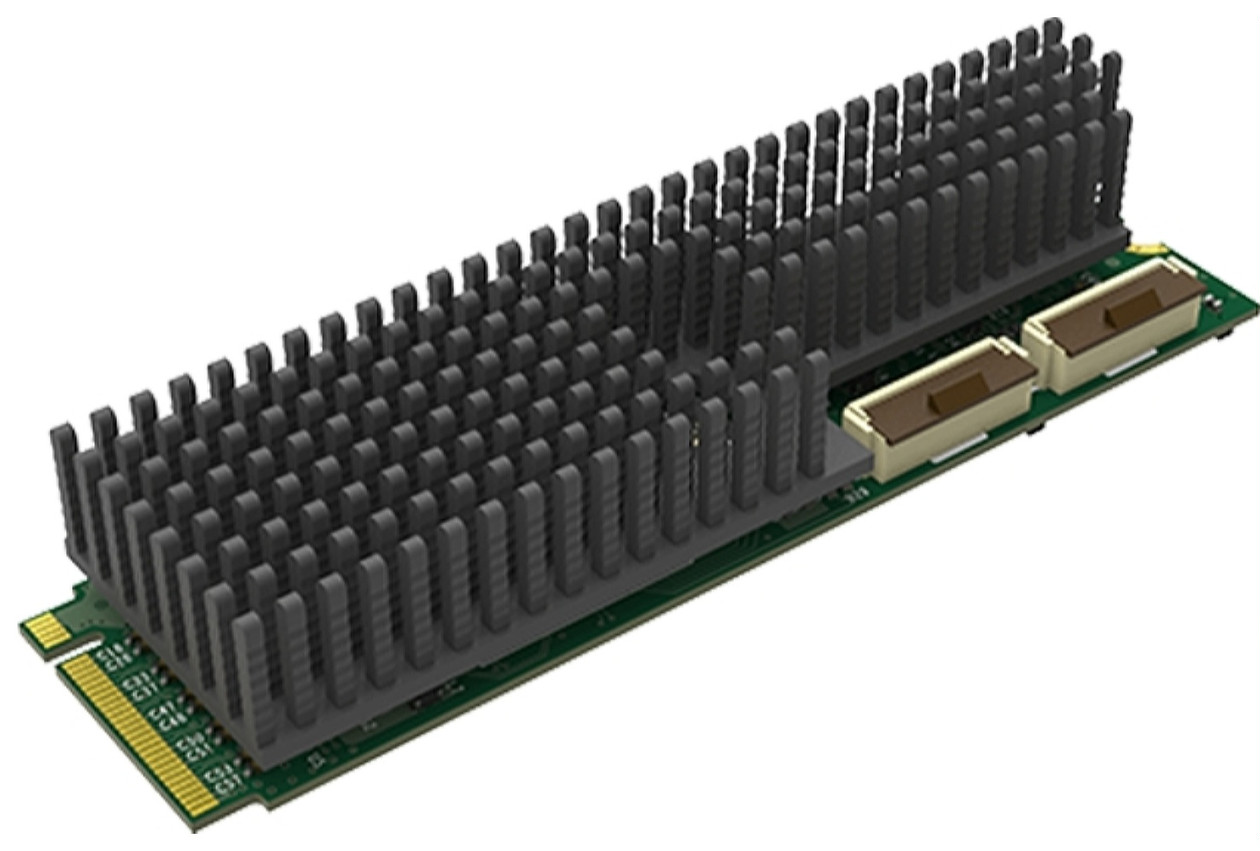

Eco Capture Dual HDMI M.2
To karta, która obsługuje podwójne wejścia HDMI oraz dwukanałowy dźwięk. Oznacza to, że możesz podłączyć dwa urządzenia HDMI jednocześnie i uzyskać wysokiej jakości obraz oraz dźwięk na swoim komputerze lub innym urządzeniu.
Obsługiwane systemy operacyjne:
- Windows:
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
- Linux (obsługa architektury x86, x64 i ARM):
- Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
- CentOS 6.5/7 (x86 i x64) i nowsze
- Fedora 25/26/27 (x86 i x64) i nowsze
- Red Hat 6.5 (x86 i x64) i nowsze
- Inne systemy Linux z jądrem w wersji 2.6.35 i nowszej
Zalecane systemy operacyjne (przetestowane):
- Windows:
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
- Linux:
- Ubuntu 12.04/14.04/16.04 (x86 i x64)
- Ubuntu 17.04/17.10/18.04 (x64)
- CentOS 6.5/7.2 (x86 i x64)
- Fedora 25/26 (x64)
- Red Hat 6.5 (x86 i x64)
Obsługiwane interfejsy API:
- Windows:
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI
- Linux:
Obsługiwane oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Inne oprogramowanie do kodowania/streamingu obsługujące DirectShow/V4L2
Interfejsy wejściowe:
- 2x gniazdo JST SHD 20-Pin (Numer części: 11510)
- 2x gniazdo FPC 20-Pin (Numer części: 11514)
Interfejs hosta:
- M.2 2280 Typ M (PCIe Gen2 x4)
Funkcje wejściowe:
- Obsługa rozdzielczości wideo wejściowych do 2048×2160 pikseli
- Specyficzne funkcje HDMI:
- Odbiornik HDMI o częstotliwości 165 MHz
- Adaptacyjny korektor HDMI, umożliwiający transmisję HDMI na odległość do 30 metrów
- Obsługa niestandardowego EDID
- Wyodrębnianie informacji z ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut
- Pełne wsparcie dla kolorymetrii
- Obsługa głębi kolorów 8/10/12-bitowych
- Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
- Obsługa do 8-kanałowych strumieni audio IEC60958/IEC61937 za pomocą SDK
- Wyodrębnianie informacji o formacji audio i statusu kanałów
- Wyodrębnianie informacji o synchronizacji wideo
- Wyodrębnianie informacji o formacie 3D
- Wyodrębnianie informacji o kodzie czasowym aparatu Sony/Canon DSLR
- Obsługa trybu 3D Side-by-Side Half, Top-and-Bottom, Frame Packing
Formaty przechwytywania wideo:
- Obsługa rozdzielczości przechwytywania obrazu do 2048×2160 pikseli
- Obsługa szybkości przechwytywania klatek do 144 fps (Rzeczywista szybkość przechwytywania klatek może być ograniczona przez przepustowość PCIe. Dla rozdzielczości 1280×1024 i wyższych, rzeczywista szybkość klatek może być ograniczona przez sprzętowy zegar pikseli procesora wideo na karcie. Na przykład maksymalna szybkość klatek dla rozdzielczości 1920×1080 może wynosić do 80 fps.)
- Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12
- Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY
- Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32
- Więcej formatów przechwytywania jest obsługiwanych za pomocą SDK
Funkcje przetwarzania wideo:
- Potoki przetwarzania wideo o przepustowości przetwarzania ~180 milionów pikseli/s
- Przetwarzanie wideo 8-bitowe 4:4:4
- Skalowanie wideo
- Deinterlacing wideo
- Splot
- Połączenie górnego i dolnego pola
- Konwersja formatu koloru wideo
- Automatyczny lub manualny wybór formatu koloru wejściowego i zakresu kwantyzacji
- Automatyczny lub manualny wybór formatu koloru przechwytywania, zakresu kwantyzacji i zakresu nasycenia
- Obsługa formatów koloru RGB, YCbCr 601, YCbCr 709, YCbCr 2020
- Obsługa zakresu kwantyzacji ograniczonego lub pełnego
- Obsługa zakresu nasycenia ograniczonego, pełnego i rozszerzonego
- Konwersja częstotliwości klatek wideo
Wiele kart w jednym systemie:
- Obsługa wielu kart podłączonych do jednego systemu
- Przełącznik DIP na pokładzie umożliwiający ustawienie numeru karty z 16 pozycjami
- Drzewo sprzętowe systemu wyświetli „01: Eco Capture Dual HDMI M.2”, gdy przełącznik DIP będzie ustawiony na 0001, i tak dalej
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik DIP)
Wiele zduplikowanych strumieni przechwytywania:
- Nieograniczona liczba zduplikowanych strumieni przechwytywania dla dowolnego kanału wejściowego, ale strumienie przechwytywania muszą być w tym samym formacie przechwytywania.
Znacznik czasowy i synchronizacja A/V:
- Zegar o wysokiej rozdzielczości oparty na sprzęcie o dokładności 100 ns
- Ramki audio (192 próbki audio) i ramki wideo są znakowane zegarem sprzętowym
- Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK)
Przechwytywanie wideo SG-DMA:
- ~700 MB/s przepustowości DMA na kanał w systemach PCIe 2.x
- ~400 MB/s przepustowości DMA na kanał w systemach PCIe 1.x
- Obsługa automatycznego wykrywania powierzchni GPU Intel tiled
- Obsługa DirectGMA dla chipsetów kart graficznych AMD
- Obsługa GPUDirect dla chipsetów kart graficznych Nvidia
SDK:
- Magewell Capture SDK dla DirectShow (Windows) lub V4L2 (Linux) dla łatwej integracji
- Magewell Capture SDK dla DirectKS (Windows) lub ioctl (Linux) dla maksymalnej elastyczności i wydajności
Dostosowania sterowników systemu Windows:
- Wszystkie opcje można kontrolować za pomocą trzech poziomów kluczy rejestru: globalnego, produktu i urządzenia
- Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru
Aktualizacja oprogramowania układowego:
- Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie
- Aktualizacja kart nie wymaga wyłączenia zasilania systemu (w większości przypadków nie jest nawet wymagane ponowne uruchomienie)
- Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu podczas aktualizacji oprogramowania układowego, zostanie automatycznie przywrócona wersja początkowa. Ta funkcja jest dostępna tylko dla wersji oprogramowania układowego 1.21 i nowszych.
Wskaźnik LED:
- Wskaźniki stanu sygnalizujące działanie każdego kanału:
- Powolne pulsowanie: bezczynność
- Włączony: sygnał wejściowy zablokowany
- Wyłączony: sygnał wejściowy odblokowany
- Podwójne miganie: błąd pamięci lub konfiguracji FPGA
