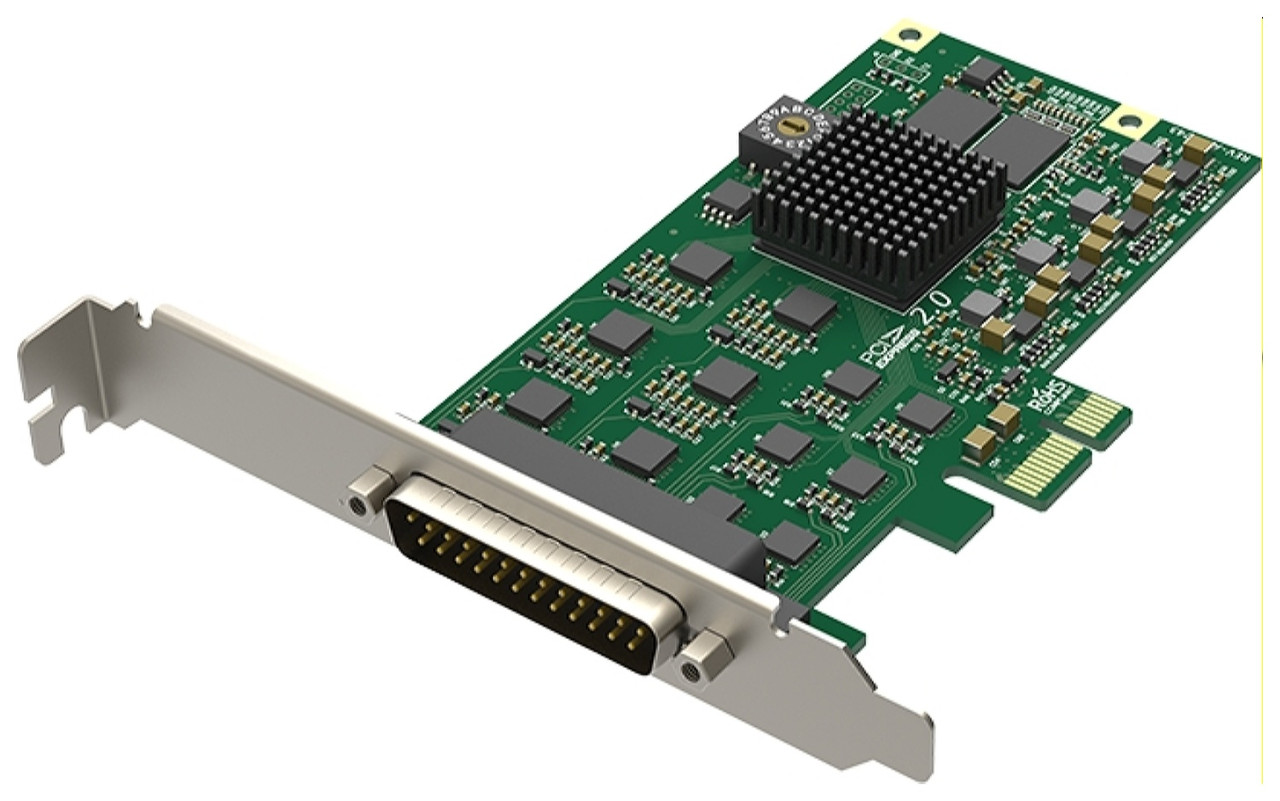

Magewell 112500000 Pro Capture Hexa CVBS

Pro Capture Hexa CVBS

To karta przechwytująca, która umożliwia przechwytywanie sygnałów CVBS (Composite Video Baseband Signal) wraz z dźwiękiem. Karta ta obsługuje aż sześć wejść CVBS (Video + audio), co pozwala na jednoczesne przechwytywanie sygnałów wideo i dźwiękowych z sześciu źródeł CVBS.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze.
• Linux:
  • Wsparcie dla architektury x86, x64 i ARM.
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze.
  • CentOS 6.5/7 (x86 i x64) i nowsze.
  • Fedora 25/26/27 (x86 i x64) i nowsze.
  • Red Hat 6.5 (x86 i x64) i nowsze.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowsze.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 i x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 i x64).

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Dowolne inne oprogramowanie do kodowania/strumieniowania z obsługą DirectShow/V4L2.

Interfejsy wejściowe:

• DB25.
• Composite video x6.
• Analogowe audio (L+R) x6.

Interfejs gospodarza:

• PCIe Gen2 x1.

Funkcje interfejsu wejściowego:

• Obsługa rozdzielczości wideo wejściowego do 720×576 pikseli.
• Specyficzne funkcje dla sygnału kompozytowego:
  • Obsługa standardów NTSC, PAL i SECAM.
  • Automatyczne wykrywanie standardu sygnału wideo.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 720×576 pikseli.
• Obsługa prędkości klatek przechwytywania do 30 klatek na sekundę.
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Dodatkowe formaty przechwytywania są obsługiwane za pomocą SDK.

Funkcje przetwarzania wideo:

• Dwie linie przetwarzania wideo o przepustowości przetwarzania około 180 milionów pikseli na sekundę dla każdej z nich.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo.
  • Przędzenie (weave).
  • Wymieszanie górnego i dolnego pola (blend top & bottom field).
  • Tylko górne pole (top field only).
  • Tylko dolne pole (bottom field only).
• Konwersja proporcji wideo.
  • Automatyczny lub manualny wybór proporcji wideo wejściowego.
  • Automatyczny lub manualny wybór proporcji wideo przechwytywanego.
  • Trzy tryby konwersji proporcji: Ignorowanie (anamorficzne), Kadrowanie lub Wypełnienie (letterbox lub pillarbox).
• Konwersja formatu koloru wideo.
  • Automatyczny lub manualny wybór formatu koloru i zakresu kwantyzacji wejściowego.
  • Automatyczny lub manualny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwytywanego.
  • Obsługa formatów koloru RGB, YCbCr 601, YCbCr 709.
  • Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
  • Obsługa ograniczonego, pełnego i „Extended Gamut” zakresu nasycenia.
• Konwersja częstotliwości klatek wideo.
• Kompozycja OSD (On-Screen Display) wideo.
  • Obsługa obrazu OSD w formacie PNG (do rozdzielczości 720×576).
  • Obsługa dynamicznego ładowania obrazu RGBA OSD za pośrednictwem SDK.

Wiele kart w jednym systemie:

• Wsparcie dla podłączania wielu kart do jednego systemu.
• Wbudowany przełącznik obrotowy do ustawiania numeru karty, z 16 pozycjami od 0 do F.
• Drzewo urządzeń sprzętowych systemu wyświetli „01: Pro Capture Hexa CVBS” gdy przełącznik obrotowy będzie ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiany przez przełącznik obrotowy).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego.
• Niezależne kadrowanie, proporcje, format koloru, rozdzielczość, częstotliwość klatek, deinterlacing i ustawienia dostosowania koloru dla każdego indywidualnego strumienia.

Obsługa ultra-niskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb powiadamiania częściowego w SDK.

Synchronizacja znaczników czasowych i A/V:

• Sprzętowy zegar o wysokiej rozdzielczości bazujący na sprzęcie o rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i wideo są opatrzone znacznikami czasowymi zegara sprzętowego.
• Zegar sprzętowy można zsynchronizować między kartami (za pośrednictwem SDK).

Przechwytywanie wideo za pomocą SG-DMA (Przydzielony dostęp do pamięci):

• Przepustowość przesyłania danych DMA wynosząca około 400 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość przesyłania danych DMA wynosząca około 200 MB/s na kanał w systemie PCIe 1.x.
• Wsparcie dla automatycznego wykrywania powierzchni GPU z trybkami Intel.
• Wsparcie dla DirectGMA dla chipsetów kart graficznych AMD.
• Wsparcie dla GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK dla DirectShow dla łatwej integracji (Windows).
• Magewell Capture SDK dla DirectKS dla maksymalnej elastyczności i wydajności (Windows).

Dostosowywanie sterowników systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: poziom globalny, poziom produktu i poziom urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru.

Aktualizacja oprogramowania układowego (firmware):

• Wiele kart w jednym systemie może być aktualizowane jednocześnie.
• Karty mogą być aktualizowane bez wyłączania zasilania systemu (w większości przypadków nawet nie jest wymagany restart).
• Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu podczas aktualizacji oprogramowania układowego, zostanie automatycznie przywrócona wersja początkowa.

Wskaźnik LED:

• Diody LED wskazujący stan pracy każdego kanału:
  • Pulsowanie powolne: bezczynność (idle).
  • Zapalone: sygnał wejściowy zablokowany (input signal locked).
  • Wyłączone: sygnał wejściowy odblokowany (input signal unlocked).
  • Podwójne mrugnięcie: błąd pamięci lub niepowodzenie konfiguracji FPGA.
