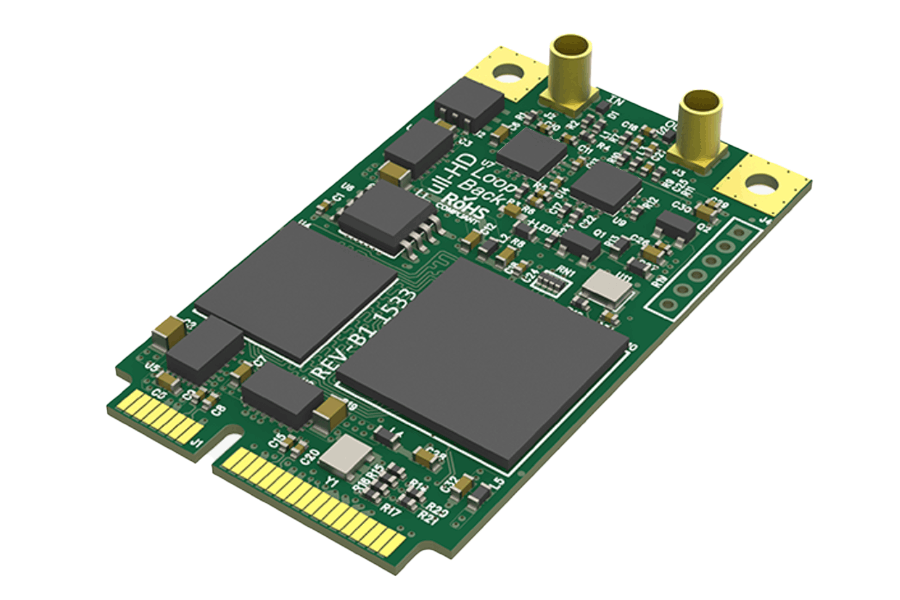

Magewell 111300002 Pro Capture Mini SDI

Pro Capture Mini SDI

To karta przechwytująca, która umożliwia przechwytywanie sygnałów SD/HD/3G/2K SDI wraz z osadzonym dźwiękiem. Dodatkowo, karta obsługuje funkcję przekazywania sygnału SDI z jednego urządzenia do drugiego, zachowując jednocześnie osadzony dźwięk.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze.
• Linux:
  • Wsparcie dla architektur x86, x64 i ARM.
  • Ubuntu: 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze.
  • CentOS: 6.5/7 (x86 i x64) i nowsze.
  • Fedora: 25/26/27 (x86 i x64) i nowsze.
  • Red Hat: 6.5 (x86 i x64) i nowsze.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszej.
• Mac:
  • OS X: 10.9/10.10/10.11 i nowsze.
  • macOS: 10.12 i nowsze.

Rekomendowane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu: 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu: 17.04/17.10/18.04 (x64).
  • CentOS: 6.5/7.2 (x86 i x64).
  • Fedora: 25/26 (x64).
  • Red Hat: 6.5 (x86 i x64).
• Mac:
  • OS X: 10.9.5/10.10/10.11.2/10.11.3/10.11.4.
  • macOS: 10.12/10.13.2/10.13.3/10.14.3/10.15.

Obsługiwane interfejsy programistyczne (API):

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.
• macOS:
  • AVCaptureSession.
  • AudioUnit.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Dowolne inne oprogramowanie kodujące/transmitujące obsługujące DirectShow/V4L2/AVCaptureSession.

Interfejsy wejściowe:

• MMCX.
• SD/HD/3G SDI.

Interfejsy hosta:

• PCIe Gen2 x1.

Interfejsy przepustowe (loop-through):

• MMCX.
• SD/HD/3G SDI.

Funkcje wejścia:

• Obsługa rozdzielczości wideo wejściowych do 2048×1080 pikseli.

Funkcje specyficzne dla SDI:

• Zintegrowany ekwalizator kabli przedłużający długość kabla według następujących parametrów:
  • Do 330 m dla sygnałów SD-SDI.
  • Do 190 m dla sygnałów HD-SDI.
  • Do 150 m dla sygnałów 3G-SDI.
• Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS.
• Obsługa trybu 2K (2048×1080).
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa głębi kolorów 10/12-bitowej.
• Wyodrębnianie identyfikatora ładunku SMPTE 352.
• Obsługa do 8 (mono) kanałów audio o częstotliwości próbkowania 48 kHz (kanały 1-8 spośród 16 dostępnych w specyfikacji SDI).
• Wyodrębnianie informacji o formacie dźwięku i statusu kanału.
• Ograniczone wsparcie dla 3Gb-DS: możliwość przechwytywania tylko pierwszego strumienia.
• Ograniczone wsparcie dla przechwytywania pierwszego połączenia interfejsów dwukanałowych:
  • YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywane jako 1080i 50/59.94/60.
  • YCbCr 4:4:4 10-bit: przechwytywane jako 4:2:2.
  • RGB 4:4:4: podpróbkowane R/B.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 2048×2160 pikseli.
• Obsługa częstotliwości klatek przechwytywania do 144 kl./s (Rzeczywista częstotliwość przechwytywania może być ograniczona przez przepustowość PCIe i, przy wyższych rozdzielczościach obrazu – powyżej 1280×1024 – przez zegar pikseli sprzętu przetwarzania wideo na karcie. Na przykład maksymalna częstotliwość klatek przy rozdzielczości 1920×1080 = ~80 kl./s).
• Obsługa formatów przechwytywania 8-bitowych 4:2:0: NV12, I420, YV12.
• Obsługa formatów przechwytywania 8-bitowych 4:2:2: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 8-bitowych 4:4:4: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 10-bitowych 4:4:4: V410, Y410.
• Dodatkowe formaty przechwytywania obsługiwane za pomocą Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwa potoki przetwarzania wideo o przepustowości przetwarzania ~180 milionów pikseli/s dla każdego z nich.
• Pełne przetwarzanie wideo 10-bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo:
  • Weave (plątanie).
  • Blend top & bottom field (mieszanie górnego i dolnego pola).
  • Tylko górne pole.
  • Tylko dolne pole.
• Konwersja proporcji boków wideo.
• Automatyczny lub manualny wybór proporcji boków wejściowych.
• Automatyczny lub manualny wybór proporcji boków przechwytywania.
• Trzy tryby konwersji proporcji boków: Ignoruj (Anamorficzny), Kadrowanie lub Dodawanie marginesów (Letterbox lub Pillarbox).
• Konwersja formatu kolorów wideo.
• Automatyczny lub manualny wybór formatu kolorów i zakresu kwantyzacji wejściowej.
• Automatyczny lub manualny wybór formatu kolorów, zakresu kwantyzacji i zakresu nasycenia przechwytywania.
• Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
• Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia.
• Konwersja częstotliwości klatek wideo
• Kompozycja OSD
• Obsługa obrazów OSD w formacie PNG (do 2048×2160 pikseli)
• Obsługa dynamicznego wczytywania obrazów OSD RGBA za pomocą SDK

Wielokrotne karty w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.

Wielokrotne strumienie przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego.
• Niezależne ustawienia kadrowania, proporcji boków, formatu kolorów, rozdzielczości, częstotliwości klatek, deinterlacingu i regulacji kolorów dla każdego indywidualnego strumienia.

Obsługa ultraniskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znaczników czasowych i A/V:

• Sprzętowy zegar o wysokiej rozdzielczości bazujący na czasie o rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i wideo są znakowane sprzętowym zegarem.
• Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK).

Przechwytywanie wideo przy użyciu SG-DMA:

• Przepustowość DMA wynosząca ~400 MB/s na kanał w systemie PCIe 2.0.
• Przepustowość DMA wynosząca ~200 MB/s na kanał w systemie PCIe 1.0.
• Obsługa automatycznego wykrywania powierzchni GPU Intel tiled.
• Obsługa DirectGMA dla chipsetów kart graficznych AMD.
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK zapewnia łatwą integrację, maksymalną elastyczność i wydajność.

Modyfikacje sterowników systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: poziomu globalnego, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja firmware’u:

• Wielokrotne karty w jednym systemie mogą być aktualizowane jednocześnie.
• Karty mogą być aktualizowane bez konieczności wyłączania zasilania systemu (W większości przypadków nie jest nawet wymagane ponowne uruchomienie).
• Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu podczas aktualizacji firmware’u, zostanie automatycznie przywrócona wersja początkowa. Ta funkcja jest dostępna tylko dla firmware’u w wersji 1.21 i nowszych.

Wskaźnik LED:

• Diody LED sygnalizujący stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Świeci: sygnał wejściowy zablokowany.
  • Wyłączona: sygnał wejściowy niezablokowany.
  • Podwójne mignięcie: błąd pamięci lub błąd konfiguracji FPGA.
