Magewell 111100002 Pro Capture Mini HDMI

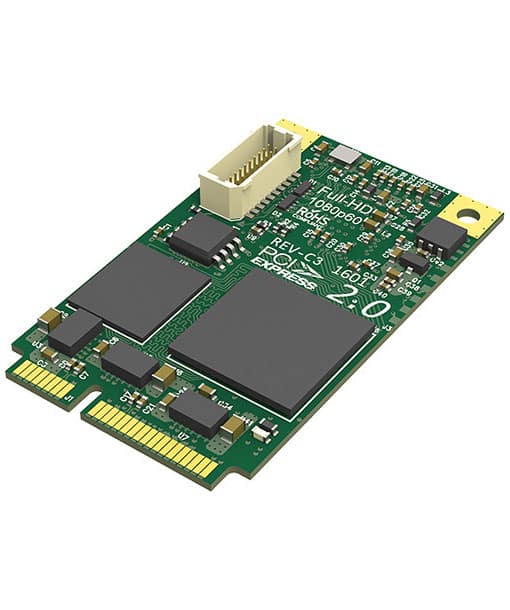

Pro Capture Mini HDMI

To karta przechwytująca, która umożliwia przechwytywanie sygnałów HDMI wraz z osadzonym dźwiękiem. Dzięki temu, można podłączyć urządzenia wyposażone w port HDMI i przechwycić zarówno obraz, jak i dźwięk na komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) oraz nowsze wersje.
• Linux:
  • Wsparcie dla architektury x86, x64 i ARM.
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) oraz nowsze wersje.
  • CentOS 6.5/7 (x86 i x64) oraz nowsze wersje.
  • Fedora 25/26/27 (x86 i x64) oraz nowsze wersje.
  • Red Hat 6.5 (x86 i x64) oraz nowsze wersje.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszymi.
• Mac:
  • OS X 10.9/10.10/10.11 i nowsze wersje.
  • macOS 10.12 i nowsze wersje.

Rekomendowane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 i x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 i x64).
• Mac:
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4.
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15.

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.
• macOS:
  • AVCaptureSession.
  • AudioUnit.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Dowolne inne oprogramowanie do kodowania/strumieniowania obsługujące DirectShow/V4L2/AVCaptureSession.

Interfejsy wejściowe:

• Złącze JST SHD 20-pin.
• DVI 1.0.
• HDMI 1.4a.

Interfejsy hosta:

• PCIe Gen2 x1.

Funkcje wejściowe:

• Obsługa rozdzielczości video do 2048×2160 pikseli.

Funkcje specyficzne dla interfejsu HDMI:

• Odbiornik HDMI o częstotliwości 225 MHz.
• Wsparcie dla adaptacyjnego wyrównywania HDMI dla kabli o długości do 30 metrów.
• Obsługa dostosowanego EDID.
• Obsługa wyodrębniania ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames.
• Pełne wsparcie dla kolorymetrii.
• Obsługa głębi kolorów 8/10/12-bitowych.
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa do 8-kanałowych strumieni audio IEC60958/IEC61937 za pomocą SDK.
• Obsługa wyodrębniania informacji o formacie audio i statusu kanału.
• Obsługa wyodrębniania informacji o synchronizacji video.
• Obsługa wyodrębniania informacji o formacie 3D.
• Obsługa wyodrębniania kodu czasowego dla aparatów Sony/Canon DSLR.
• Obsługa trybów 3D Side-by-Side Half, Top-and-Bottom, Frame Packing.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywanych obrazów do 2048×2160 pikseli.
• Obsługa prędkości klatek przechwytywania do 144 fps (Rzeczywista prędkość przechwytywania może być ograniczona przez przepustowość PCIe oraz przy wyższych rozdzielczościach obrazu – powyżej 1280×1024 – przez częstotliwość pikseli sprzętowej obróbki wideo na płycie głównej. Przykład: Maksymalna prędkość klatek przy rozdzielczości 1920×1080 = ~80 fps.)
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.
• Więcej formatów przechwytywania jest obsługiwanych za pomocą Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwie potoki przetwarzania wideo o przepustowości ~180 Mpikseli/s dla każdego z nich.
• Pełne przetwarzanie wideo 10-bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo.
• Tkanka.
• Łączenie pola górnego i dolnego.
• Tylko pole górne.
• Tylko pole dolne.
• Konwersja proporcji obrazu wideo.
• Automatyczny lub manualny wybór proporcji obrazu wejściowego.
• Automatyczny lub manualny wybór proporcji obrazu przechwytywania.
• Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorficzny), Kadrowanie lub Dolne pasowanie (Letterbox lub Pillarbox).
• Konwersja formatu kolorów wideo.
• Automatyczny lub manualny wybór formatu kolorów i zakresu kwantyzacji wejściowej.
• Automatyczny lub manualny wybór formatu kolorów, zakresu kwantyzacji i zakresu nasycenia przechwytywania.
• Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
• Obsługa ograniczonego, pełnego i „Extended gamut” zakresu nasycenia.
• Konwersja prędkości klatek wideo.
• Kompozycja OSD wideo.
• Obsługa obrazu OSD w formacie PNG (do 2048×2160 pikseli).
• Obsługa dynamicznego ładowania obrazu OSD w formacie RGBA za pomocą SDK.

Wielokrotne karty w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Wewnętrzny przełącznik obrotowy do ustawienia numeru karty z 16 pozycjami od 0 do F.
• Drzewo sprzętowe systemu wyświetli „01: Pro Capture Dual SDI 4K+” gdy przełącznik obrotowy jest ustawiony na 1 i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierały numer karty (ustawiony przez przełącznik obrotowy).

Wielokrotne strumienie przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego.
• Niezależne ustawienia kadrowania, proporcji obrazu, formatu kolorów, rozdzielczości, prędkości klatek, deinterlacingu i korekty kolorów dla każdego indywidualnego strumienia.

Obsługa ultra niskiej latencji:

• Latencja 64 linii wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znaczników czasu i A/V:

• Sprzętowy zegar o wysokiej rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i ramki wideo oznaczone są znacznikiem czasu sprzętu.
• Zegar sprzętowy może być synchronizowany między kartami (za pośrednictwem SDK).

Przechwytywanie wideo SG-DMA:

• Przepustowość DMA na kanał około 400 MB/s w systemie PCIe 2.0.
• Przepustowość DMA na kanał około 200 MB/s w systemie PCIe 1.0.
• Obsługa automatycznego wykrywania powierzchni Intel tiled GPU.
• Obsługa DirectGMA dla chipsetów kart graficznych AMD.
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności.

Modyfikacje sterowników Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: globalnego, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja oprogramowania układowego:

• Wielokrotne karty w jednym systemie można aktualizować jednocześnie.
• Karty można aktualizować bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wyłączysz zasilanie lub wystąpi awaria systemu podczas aktualizacji oprogramowania układowego, automatycznie przywróci się do początkowej wersji. Ta funkcja jest dostępna tylko dla wersji oprogramowania układowego 1.21 i nowszych.

Wskaźnik LED:

• Diody LED wskazują stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Włączone: sygnał wejściowy zablokowany.
  • Wyłączone: sygnał wejściowy niezablokowany.
  • Podwójne mrugnięcie: błąd pamięci lub konfiguracji FPGA.
