Pro Convert HDMI 4K Plus
To urządzenie, które obsługuje sygnały wejściowe o rozdzielczości do 4096×2160 przy 60 klatkach na sekundę (4:4:4), w tym także sygnały 1080p przy 144 klatkach na sekundę. Jest przeznaczone do integracji istniejącego sprzętu źródłowego z sieciami medialnymi opartymi na protokole IP, obsługującymi NDI.
Urządzenie oferuje prostą obsługę typu plug-and-play, automatycznie wykrywając format wejściowy i konfigurując sieć DHCP. Dzięki temu łatwo można połączyć sprzęt wideo z sieciami opartymi na protokole IP i przekazać sygnał do dalszej dystrybucji lub przetwarzania.
Wejście wideo i przekazywanie:
- Maksymalne wejście i przekazywanie sygnału: 4096×2160 60fps 4:4:4 8-bit
- Możliwość przyjmowania sygnałów wideo w dowolnym formacie za pomocą niestandardowego EDID portu wejściowego
- Obsługiwane formaty wideo: RGB, YUV BT.601/709/2020
- Wbudowane audio HDMI z 8-kanałami
- Interfejsy HDMI: HDMI 1.4/2.0, DVI-D
Funkcje kodowania NDI®:
- Kodowanie strumieni w czasie rzeczywistym w formacie Full NDI o maksymalnej rozdzielczości:
- 4096×2160 60fps 4:2:2 8-bit
- 1920×1080 240fps 4:2:2 8-bit
- Wyjście o tej samej rozdzielczości co wejście lub dowolna niestandardowa rozdzielczość. Typowe wyjścia obejmują:
- 4096x2160p/3840x2160p/2048x1080p 23.98/24/25/29.97/30/50/59.94/60
- 1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120
- 1920x1080i 25/29.97/30/50/59.94/60
- 720x480p/720x480i 59.94/60/119.88/120
- 720x576p/720x576i 50/100
- Szybkość klatek wyjściowa taka sama jak oryginalna, 1/2, 1/3 lub 1/4 oryginalnej szybkości klatek
- Kodowanie audio NDI-embedded z 8 kanałami
- Obsługa NDI 5.x
Zarządzanie konfiguracją:
- Rejestracja w chmurze Magewell
- Sterowanie zdalne za pomocą interfejsu WebUI i chmury Magewell
- Zapewnienie kompleksowych informacji na temat urządzenia i sygnałów wejściowych w czasie rzeczywistym
- Konfigurowanie sposobu przetwarzania i kodowania sygnału wejściowego, w tym deinterlacing, EDID, skalowanie w górę/dół, częstotliwość klatek, proporcje obrazu oraz połączenie sieciowe
- Aktualizacja oprogramowania
- Obsługa USB RNDIS/ECM
- Obsługa przeglądarek internetowych IE/Edge/Firefox/Chrome/Safari/Opera
- Udostępnianie interfejsów API HTTP
Przyciski sterowania na pokładzie:
- MENU: naciśnij, aby wyświetlić menu lub przejść przez opcje
- SELECT: naciśnij, aby wyświetlić menu, wprowadzić bieżącą opcję lub potwierdzić wybór
- 16-pozycyjny przełącznik DIP do ustawiania indeksu płyty od 0 do F

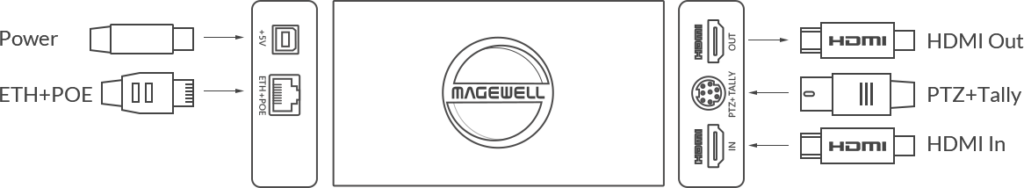

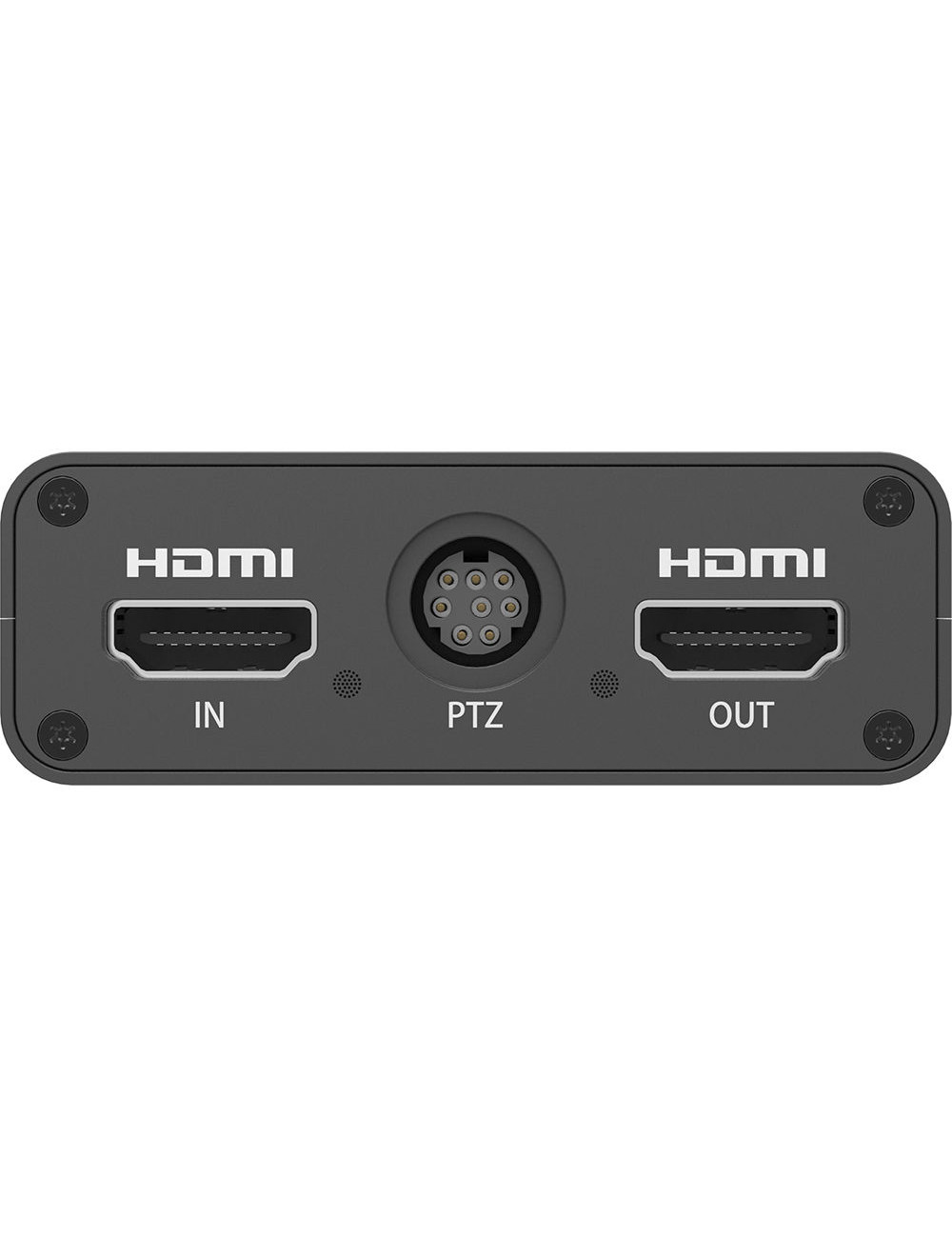

Sterowanie PTZ:
- Kontrola kamer PTZ przy użyciu protokołów VISCA, Visca UDP, Visca UDP2rs232, PELCO-P i PELCO-D za pośrednictwem NDI
- Gniazdo Mini-DIN-8 (współdzielone z lampką Tally)

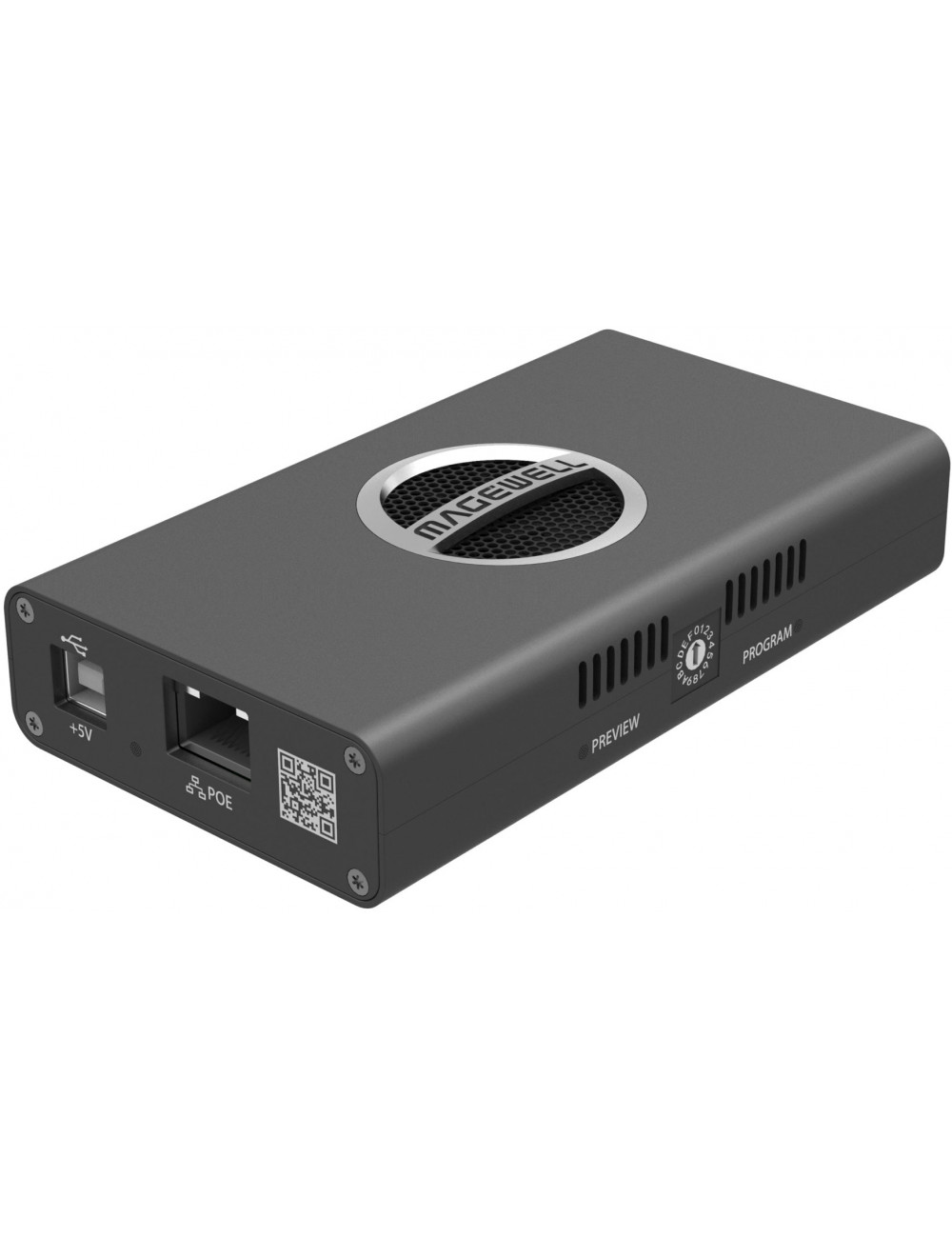

Interfejsy sieciowe:
- Ethernet 10/100/1000 Mbps
- Zasilanie IEEE 802.3af PoE
Interfejs USB:
- USB2.0 Typu B
- Zasilanie 5V/2.1A
- Obsługa USB RNDIS/ECM
Obsługiwane produkty:
- NDI Studio Monitor
- OBS
- vMix
- Dowolny inny produkt obsługujący NDI
Wskaźniki LED:
- Wskaźniki LED sygnalizujące:
- Zasilanie: włączone/wyłączone
- Tally: podgląd/program
- Sygnał wejściowy: zablokowany/odblokowany
- Sygnał przekazywany: urządzenie podłączone i sygnał wykryty/niewykryty
