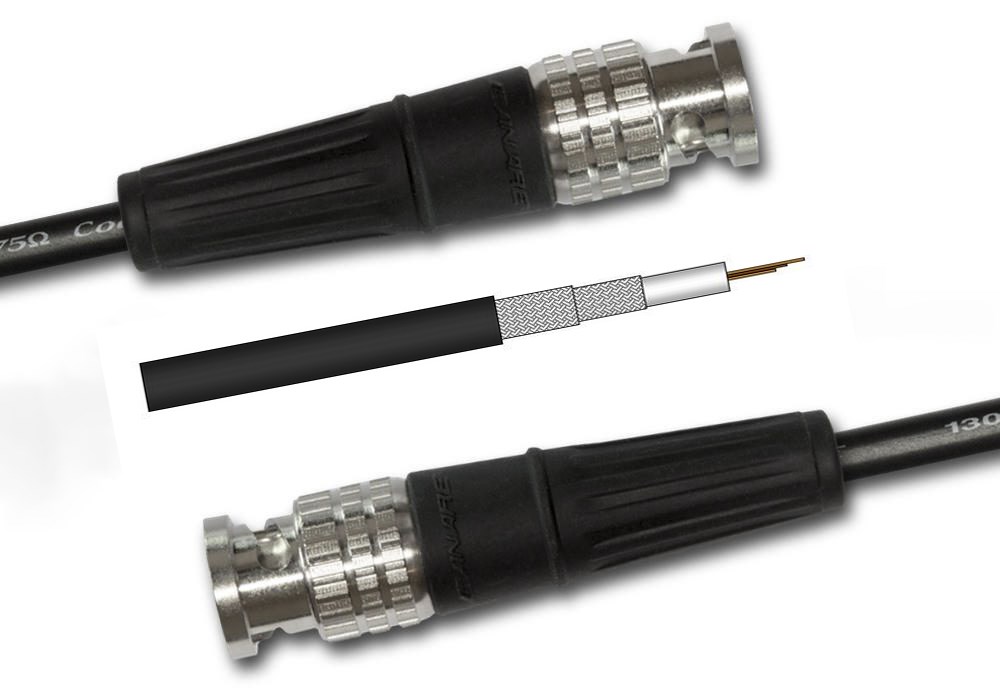

Specyfikacja kabla:
typ: linka
materiał rdzenia i ekranu: miedź cynowana
materiał izolacji: pianka PE
średnica izolacji: 4.8 mm
materiał zewnętrzny: DMC FLEX PVC – czarny
średnica zewnętrzna: 7mm
rezystancja DC żyły: 21Ω/km
rezystancja DC oplotu: 5Ω/km
pojemność wzajemna: 56 pF/m
impedancja charakterystyczna: 75Ω ± 0.75Ω
minimalny promień gięcia: 45mm
waga: 80kg/km
Tłumienność
| Częstotliwość (MHz) |
Tłumienie (dB/100m) |
| 1 |
0,5 |
| 10 |
1,9 |
| 100 |
8 |
| 200 |
10,1 |
| 300 |
14 |
| 500 |
17,3 |
| 800 |
22 |
| 1000 |
25,8 |
| 1500 |
32 |
| 2250 |
41,6 |
| 3000 |
49 |
| 3500 |
54,4 |
| 4000 |
57,1 |
| 4500 |
62,2 |
| 5000 |
67,1 |
