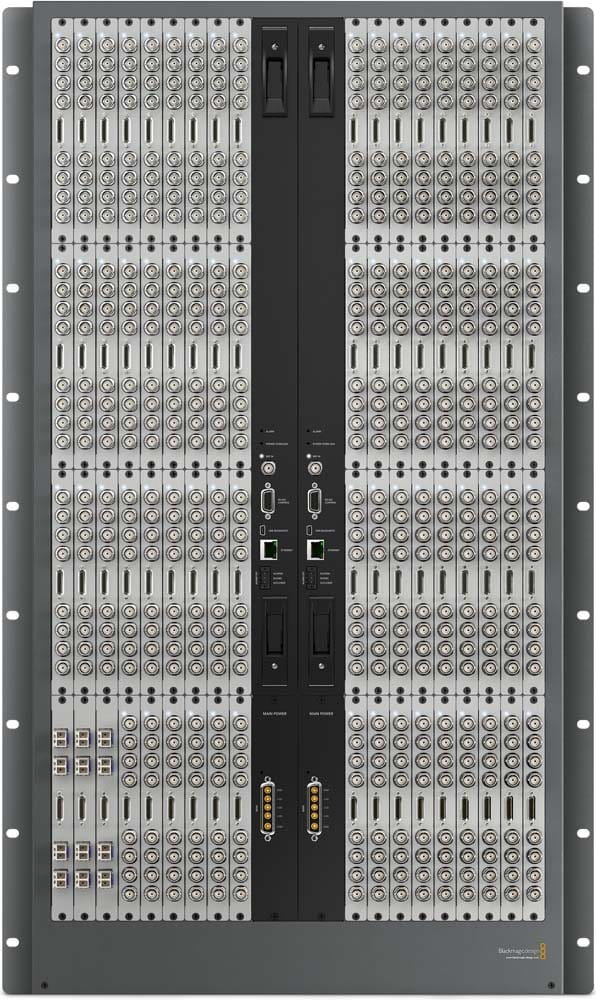

Blackmagic Universal Videohub 288 Crosspoint

Universal Videohub 288 Crosspoint

To zaawansowany przełącznik routing’u 3G/HD/SD oraz kontroli urządzeń. Dzięki możliwości wyboru między kartami cross point 72 x 72 i 288 x 288, urządzenie łatwo można zmodernizować, instalując moduły SDI (BNC lub włókna szklanego) z opcją hot swap i pełną kontrolą urządzeń.

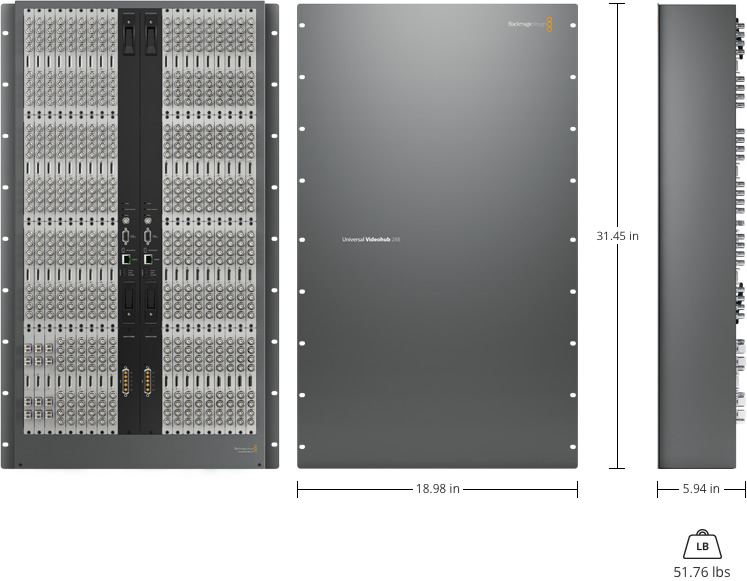

Jeśli potrzebujesz większej mocy, można zainstalować drugą kartę crosspoint. Wszystkie wejścia posiadają autodetekcję standardów oraz reklocking. Universal Videohub 288 Crosspoint Router jest montowany w stelażu, ma wysokość 18 U i głębokość 6 cali.

Urządzenie oferuje również łączność Ethernet, kontrolę osób trzecich i dodatkowe źródła zasilania.

Buduj własny router SDI:

Uniwersalny Videohub to modułowy router SDI o jakości emisyjnej 3 Gb/s oraz światłowodowy SDI dla formatów wideo SD, HD, 4:4:4 i 2K. Dostępny jest w dwóch rozmiarach – 72 x 72 lub 288 x 288 punktów przekroju poprzecznego, które można rozbudowywać.

Każdy moduł interfejsu opiera się na karcie z 4 wejściami i 4 wyjściami.

Można dobierać złącza i budować router z wszystkimi SDI, wszystkimi światłowodowymi SDI lub kombinacją obu.

Niesamowite opcje routingu:

Universal Videohub to idealne rozwiązanie do prowadzenia połączeń SDI i światłowodowych, umożliwiające niesamowite możliwości routingu SDI 3 Gb/s oraz przesyłanie sygnałów wideo na duże odległości za pomocą światłowodów.

To idealne rozwiązanie do większych obiektów i imprez na dużą skalę, z możliwością routingu bezpośrednio z jednego urządzenia SDI lub światłowodowego do drugiego.

Tylko Universal Videohub umożliwia łatwe ulepszenie do większej ramki stelażowej i ochronę wkładu w karty interfejsów i zasilacze.

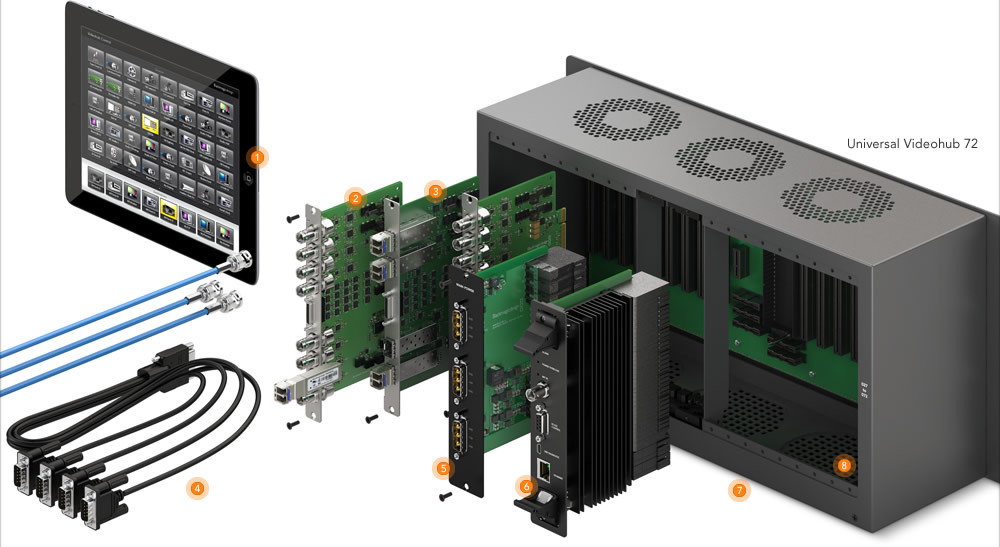

1. Universal Videohub Control – możliwość obsługi routingu bezpośrednio z komputera, panelu sterowania sprzętem lub za pomocą iPada.

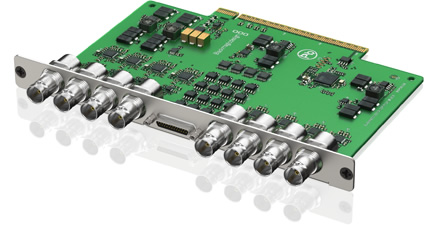

2. Uniwersalny interfejs SDI Videohub – zawiera 4 wejścia i 4 wyjścia BNC SDI na jednej karcie interfejsu.
3. Uniwersalny interfejs światłowodowy Videohub – zawiera 4 wejścia i 4 wyjścia światłowodowe SDI na jednej karcie interfejsu.
4. Uniwersalny kabel sterujący pokładem Videohub – możliwość dodania 4 niezależnych portów sterujących do dowolnej karty SDI lub Optical Fiber Interface.
5. Uniwersalna karta zasilania Videohub 450W – możliwość dodania do niej 3 zewnętrznych kostek zasilających 12V.
6. Universal Videohub Crosspoint – obsługuje do 72 wejść i 72 wyjść.
7. Universal Videohub 72 – możliwość dodania do 18 kart interfejsów w ramce 72 w stelażu.
8. Wentylatory – wyjmowana taca wentylatorowa z łatwo dostępnymi i wymienialnymi wentylatorami.

Idealny dla obiektów nadawczych i pocztowych:

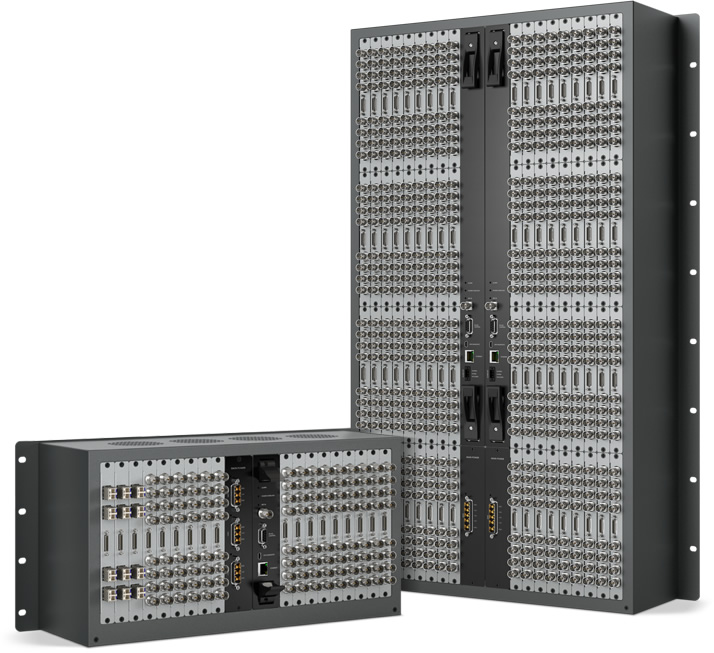

Universal Videohub 72 i 288 pozwalają na dodanie odpowiednio do 18 i 72 kart interfejsów, co stanowi idealne rozwiązanie dla obiektów nadawczych i pocztowych z dużą ilością sprzętu. Karty w złączach można wymieniać na przemiennie podczas pracy, bez konieczności wyłączania routera.

Konstrukcja oparta na ramce:

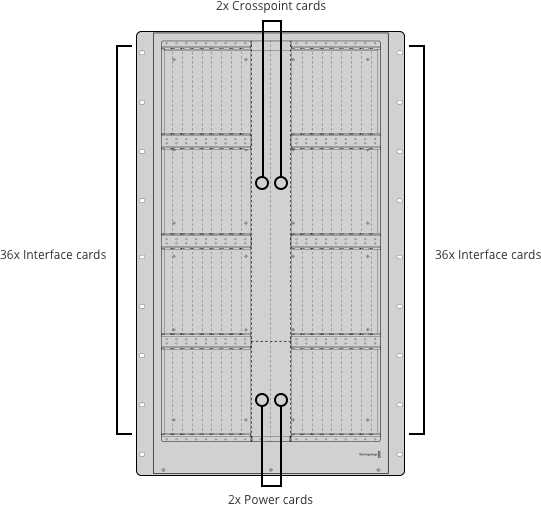

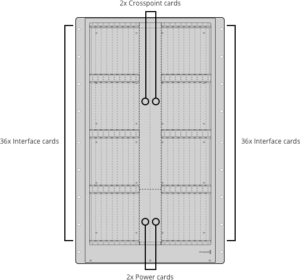

Uniwersalne modele Videohub opierają się na konstrukcji opartej na ramce, co pozwala na swobodne budowanie routera zgodnie z indywidualnymi potrzebami.

Konstrukcja ta integruje punkty przecięcia i nadmiarowość mocy, a w razie potrzeby rozbudowy można użyć tych samych kart w złączach w większej ramce.

Automatyczne przełączanie formatów wideo:

Uniwersalny Videohub umożliwia automatyczne przełączanie połączeń 3 Gb/s SDI między formatami wideo SD, HD, 4:4:4 i 2K, co pozwala na przesyłanie najwyższej jakości obrazu między różnymi systemami do edycji, pokładami, monitorami i innymi urządzeniami.

W tym samym routerze można jednocześnie przesyłać sygnały SDI miedzianych i światłowodowych.

Modułowe karty interfejsów:

Każda modułowa karta interfejsu SDI i światłowodowa karta interfejsu SDI posiada 4 wejścia i 4 wyjścia, a także port kablowy breakout do sterowania pokładem.

Kabel sterujący Videohub Deck Control Cable rozdziela się na 4 oddzielne złącza RS-422. Karty interfejsów obsługują również 16 kanałów wbudowanego audio SDI, co umożliwia przesyłanie sygnału audio razem z obrazem.

Wszystkie karty interfejsów są tej samej wielkości i pasują zarówno do Universal Videohub 72, jak i Universal Videohub 288, co zapewnia maksymalną elastyczność.

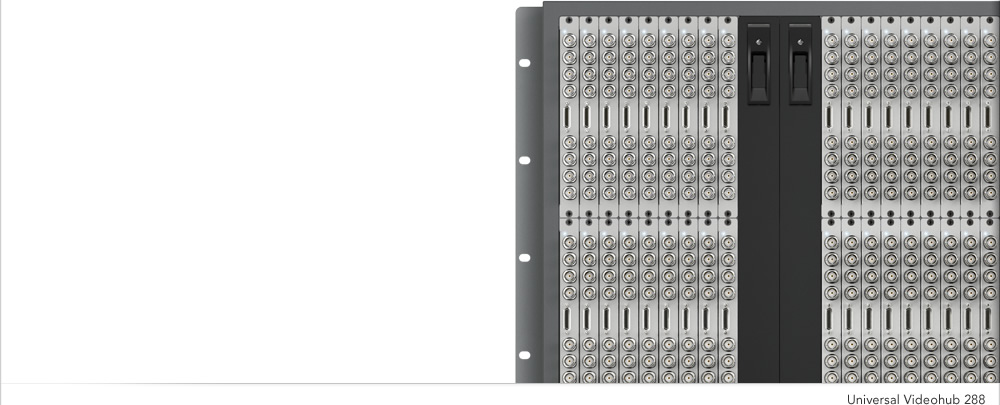

Pełna skalowalność routera SDI:

Uniwersalny Videohub 72 i 288 to w pełni skalowalne routery z 3 Gb/s SDI i sterowaniem pokładowym. Router można rozbudować dodając miedziane karty SDI lub karty z interfejsem światłowodowym SDI, co pozwala na osiągnięcie rozmiaru 72 x 72 lub 288 x 288 SDI.

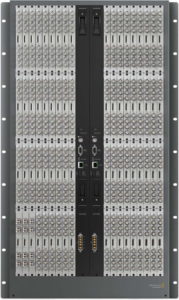

Automatyczne wykrywanie standardów i ponowne taktowanie wszystkich wyjść zapewniają niezawodność. Uniwersalny Videohub 288 posiada 18-stelażową ramę o niskiej głębokości, co pozwala na rozpoczęcie pracy w małej obudowie, a następnie zwiększenie jej rozmiaru do potrzeb.

Router oferuje łatwą wymianę kart crosspoint oraz modułów interfejsu światłowodowego, co zapewnia maksymalną elastyczność.

W zestawie:

• Uniwersalny Videohub 288
• Portfel powitalny z kodem QR do pobrania oprogramowania
