Całkowita ilość wejść wideo |
20 |
Całkowita ilość wyjść wideo |
13 |
Całkowita ilość wyjść Aux |
6 |
Prędkość SDI |
1,5G / 3G / 6G / 12G |
Całkowita ilość wejść audio |
2 x XLR, 2 x RCA |
Całkowita ilość wyjść audio |
2 x XLR programu, 2 x XLR monitora |

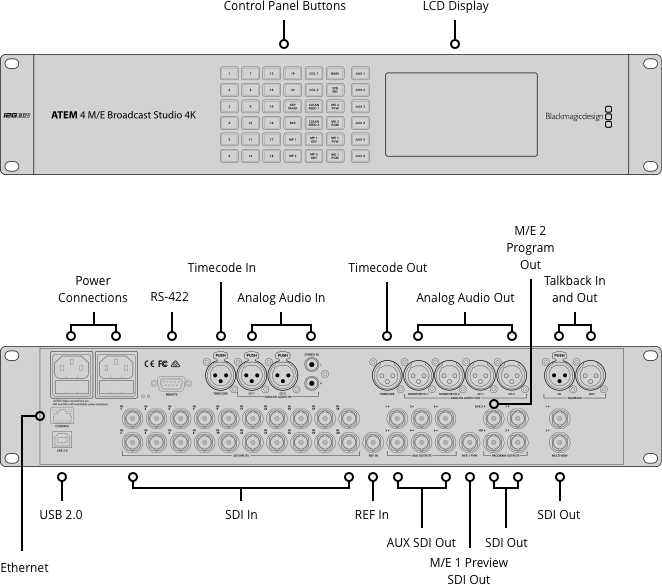

Złącza Timecode |
1 x XLR wejście, 1 x XLR wyjście |
Wejście referencyjne |
Tri-Sync lub Black Burst |
Ponowna synchronizacja wejścia wideo |
Na wszystkich 20 wejściach |
Wejście wideo SDI |
20 x 10-bitowe HD / Ultra HD 4K z możliwością przełączenia |
Dodatkowe wejście audio |
1 x XLR Timecode, 1 x XLR Talkback |
Wyjście audio SDI |
Dwa kanały wbudowane w wyjście SDI na wszystkich wyjściach |
Wyjście programowe SDI |
3 x 10-bitowe HD / Ultra HD 4K z możliwością przełączania |
Wyjście programowe SDI konwertowane w dół |
1 x 10-bitowe (od Ultra HD 4K do HD) |
Wyjście podglądu SDI |
1 x 10-bitowe HD / Ultra HD 4K z możliwością przełączenia |
Ilość Multi View |
2 x SDI |
Wyjście Multi View |
2 x SDI |
Złącze panelu sterowania |
Ethernet obsługujące 10/100/1000 BaseT |
Wyjście Tally |
Dodane połączenie przez Ethernet do Blackmagic Design GPI i Tally Interface product (nie dołączony do zestawu) |
Interfejs komputera |
1 x Port USB 2.0 |
Przetwarzanie |
Opóźnienie przetwarzania: < 7 linii |
Mikser audio |
Mikser: 24 wejścia 2-kanałowe. Możliwość wyboru opcji Wł./Wył./Audio-Follow-Video. Pomiar poziomu dźwięku i wartości szczytowej. Regulator master gain. Dedykowane wyjścia analogowe do monitorowania. |
Konwersja w dół |
Tak, program x 1. |
Oprogramowanie |
Zawiera panel sterowania ATEM Software Control Panel, dostępny bezpłatnie dla komputerów Mac 10.12 Sierra, Mac 10.13 High Sierra lub nowszych oraz systemów Windows 8.1 64-bitowych i Windows 10 64-bitowych. Aktualizacje oprogramowania za pomocą bezpośredniego podłączenia USB 2.0 z komputerami Mac OS lub Windows. Zawiera ATEM Setup Utility. |
Konfiguracja |
Za pomocą panelu ATEM Software Control Panel, z wyłączeniem adresu IP miksera ATEM, który jest ustawiany za pomocą ATEM Setup Utility podłączonego przez USB do jego obudowy. |
Systemy operacyjne |
Mac 10.14 Mojave, Mac 10.15 Catalina lub nowsza wersja, Windows 8.1 i 10. |
Wymogi zasilania |
Zasilanie: 2 x wewnętrzne 100 - 240 AC. Zużycie energii: 300W. |

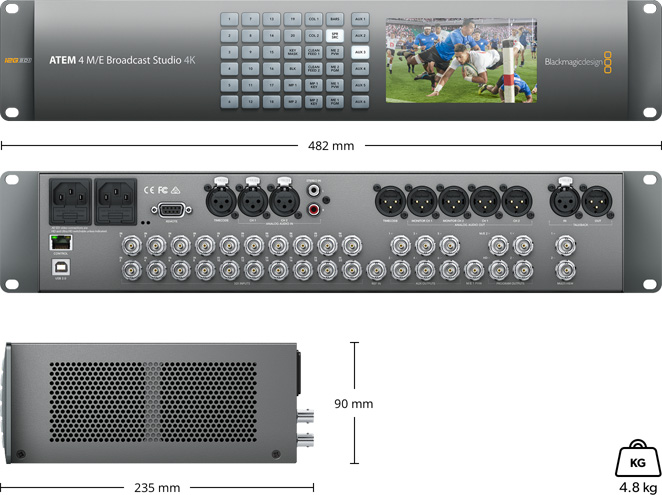

Instalacja fizyczna |
2 jednostki rackowe. |
Specyfikacje środowiskowe |
Temperatura robocza: 0°C do 40°C (32° - 104°F). Temperatura przechowywania: -20°C do 60°C (-4° do 140°F). |
