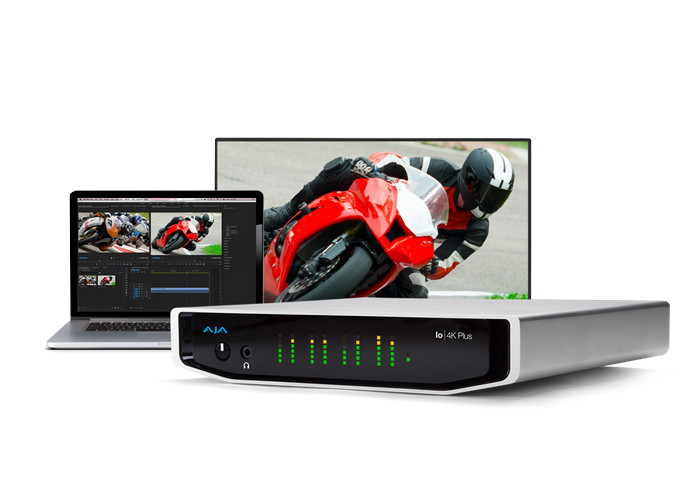

AJA IO 4K Plus

AJA IO 4K Plus

To zaawansowany, przenośny interfejs Audio/Video I/O, zaprojektowany specjalnie do pracy z formatami 4K/HD/SD, korzystając z technologii Thunderbolt 3.

Wykorzystując najnowsze osiągnięcia w dziedzinie przechwytywania i wyświetlania danych, urządzenie oferuje kompleksowy zestaw profesjonalnych połączeń wideo i audio.

Obsługuje formaty 4K / UltraHD, a także technologie High Frame Rate (HFR) i High Dynamic Range (HDR).

Dzięki mocy Thunderbolt 3, AJA IO 4K Plus radzi sobie z szeroką gamą formatów, począwszy od SD, przez HD, aż po UltraHD i pełne 4K, osiągając przy tym szybkość 60 klatek na sekundę. Obsługuje sygnał 12G-SDI i HDMI 2.0, wszystko to za pośrednictwem jednego prostego kabla.

Dodatkowo, urządzenie wspiera technologie HDR 10 i HLG przez HDMI, co czyni je idealnym rozwiązaniem dla nowoczesnych przepływów pracy HDR.

Formaty wideo:

• 4K) 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• 4K) 4096 x 2160PsF 23.98, 24, 25
• (UltraHD) 3840 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (UltraHD) 3840 x 2160PsF 23.98, 24, 25
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (HD) 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080i 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
• (SD) 625i 25
• (SD) 525i 29.97

Wejścia wideo:

• 12G-SDI, SMPTE-2082, 12-bit, 10-bit i 8-bit
• 6G-SDI, SMPTE-2081, 10-bit i 8-bit
• 3G-SDI, SMPTE-259/292/296/424/425, 12-bit, 10-bit i 8-bit
• 4K/UltraHD 4:4:4 (4 x BNC)
• 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2 x BNC), 12-bit, 10-bit i 8-bit
• 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1 x BNC), 10-bit i 8-bit
• HDMI v2.0: 30/36 bits/pixel, RGB lub YUV, 6 Gbps.; 4K, UltraHD, 2K, HD i SD z HFR obsługa do 60p (4:2:2), 10-bit i 8-bit

Wyjścia wideo:

• 12G-SDI, SMPTE-2082, 12-bit, 10-bit i 8-bit
• 6G-SDI, SMPTE-2081, 10-bit i 8-bit
• 3G-SDI, SMPTE-259/292/296/424/425, 12-bit, 10-bit i 8-bit
• 4K/UltraHD 4:4:4 (4 x BNC)
• 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2 x BNC), 12-bit, 10-bit i 8-bit
• 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1 x BNC), 10-bit i 8-bit
• HDMI v2: 30/36 bits/pixel, RGB lub YUV, 6 Gbps; 4K, UltraHD, 2K, HD i SD z HFR obsługa do 60p (4:2:2), 10-bit i 8-bit; HDR 10 Support – HDR Infoframe metadata, kompatybilne z HDMI 2.0a/CTA-861.3; HLG Support – kompatybilne z HDMI 2.0b/CTA-861-G

Cyfrowe wejścia audio:

• 16-kanałów, 24-bit i 16-bit SDI zaembedowane audio, 48kHz sample rate, synchroniczne
• 8-kanałów, 24-bit i 16-bit HDMI zaembedowane audio, 48kHz sample rate, synchroniczne

Analogowe wejścia audio:

• 8-kanałów, 24-bit i 16-bit D/A analog audio, 48kHz sample rate, zbalansowane (przez 8x XLR w DB-25 breakout cable, nie dołączony)
• +24dbu Full Scale Digital (0dbFS)
• +/- 0.2db 20 do 20kHz pasmo przenoszenia
• Można używać maksymalnie 8 kanałów (jeśli wszystkie 8 ustawione wyłącznie na wyjście)
• Można używać do 4 kanałów (jeśli wejście i wyjście jest włączone równocześnie)

Downstream Keyer:

• Obsługa grafiki z kanałem alfa over wideo, matte lub framebuffer lub framebuffer over incoming video lub matte

Konwersja 4K/UHD Down:

• W czasie rzeczywistym, wykrywa wyjście 4K (1x BNC)
• 4K do 2K down-conversion
• UltraHD do HD down-conversion

Referencja i LTC I/O:

• 1 x wyjście BNC LTC
• 1 x wejście BNC przypisane do referencyjnego video lub LTC

Interfejs elektryczny:

• Thunderbolt 3 (2x)

Regulacja:

• RS-422, protokół Sony 9-pin
• 9-pin złącze wtykowe typu D jest następujące:
  • 1 – GND
  • 2 – RX-
  • 3 – TX+
  • 4 – GND
  • 5 – No Connection
  • 6 – GND
  • 7 – RX+
  • 8 – TX-
  • 9 – GND
  • Shell – GND

Wymiary:

• 222mm x 206mm x 42mm

Waga:

• 1,5kg

Zasilanie:

• 10-20V, 30W typowe, maksymalnie 33 W, maksymalnie 70 W z zasilaniem USB-C do urządzeń zewnętrznych

Gwarancja:

• 3 letnia gwarancja producenta
