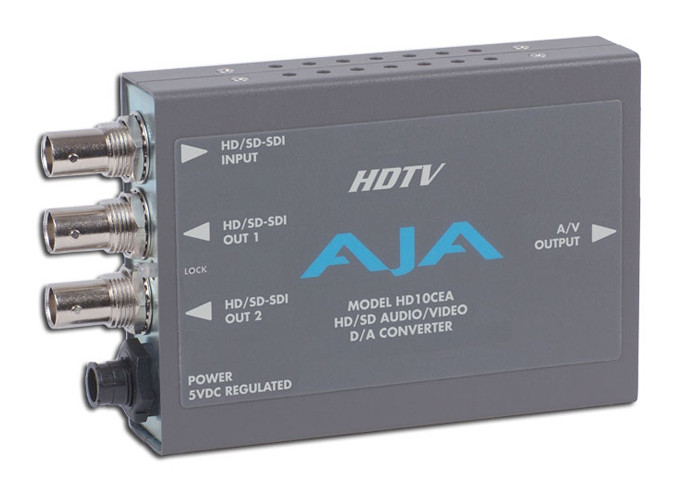

AJA HD10CEA

AJA HD10CEA

To urządzenie przekształca sygnał wideo HD/SD-SDI z osadzonym dźwiękiem na analogowy sygnał wideo oraz 4-kanałowy, zbalansowany dźwięk analogowy.

Wyjścia wideo SD oferują różnorodne konfiguracje: YPbPr (Betacam lub SMPTE/EBU-N10), RGB, kompozyt czy YC (S-Video). Dla wyjść wideo HD dostępne są opcje YPbPr oraz RGB. Co więcej, dźwięk wyjściowy analogowy może być podłączony zarówno w konfiguracji zbalansowanej, jak i niezbalansowanej.

Wszystkie złącza wyjściowe są łatwo dostępne dzięki portowi 25-pinowemu „D”, a w zestawie znajduje się przejściówka z 3x BNC oraz 4x XLR. Konfiguracja audio-wideo jest prosta i intuicyjna dzięki zewnętrznemu dipswitch’owi.

Dodatkowo, HD10CEA wyposażony jest w dwa wyjścia HD/SD-SDI loop-thru, co zwiększa jego funkcjonalność. Ważne jest, aby pamiętać, że urządzenie to nie służy do konwersji pomiędzy standardami HD i SD.

Wejścia:

• HD/SD-SDI z osadzonym dźwiękiem
• 1x złącze BNC

Wyjścia:

• Wideo SD YPbPr-SMPTE, EBU-N10, Betacam, RGB, NTSC, PAL, YC (S-Video), YPbPr
• 4 kanały zbalansowane/niezbalansowane
• Wyjścia A/V poprzez 25-pinowe złącze D i 2 złącza BNC (2 SDI/HD-SDI z equalizacją i pętlą loop-thru)

Kontrola użytkownika:

• Zewnętrzny przełącznik DIP
• Format wideo
• Pedestal
• Wykrywanie H/V
• Grupy audio 1-4
• Poziom audio (ustawiany przez przełącznik): +24, +18, +15, +12dBu

Wymiary:

• 147 x 79 x 25mm

Zasilanie:

• 5-18VDC
• Zasilacz DWP-U

Pobór mocy:

• 4W

Gwarancja:

• 5-letnia gwarancja producenta
