Streszczenie:
- 23,8-calowy panel LCD o rozdzielczości 1920×1080
- Obsługa 2K/3G/HD/SD-SDI(x2) oraz monitorowanie HDMI
- Możliwość monitorowania Y/Pb/Pr, VGA oraz CVBS
- Kalibracja kolorów dzięki 3DLUT 17x17x17
- Wbudowane wielokrotne De-log 3DLuts
- Przesyłanie LUT użytkownika przez USB
- 16-kanałowe wbudowane mierniki audio z alertem oraz możliwość wyboru dowolnych 2 kanałów audio do wyjścia
- Wyświetlanie przebiegu Y/Cb/Cr/R/G/B oraz pojedynczej linii
- Zakres wektorowy, histogram R/G/B/Y
- Asystent ustawiania maksymalnej ostrości (przełącznik czerwony/niebieski)
- Obsługa AFD, kodu czasowego, opóźnienia H/V.
Full HD:

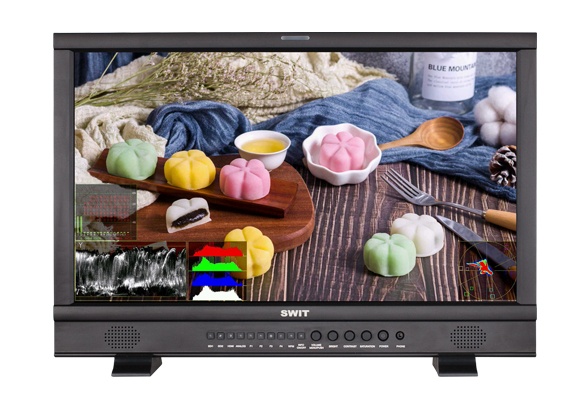

S-1243F to monitor wideo o przekątnej 23,8 cala i rozdzielczości Full HD 1920×1080. Posiada panel LCD IPS z podświetleniem LED i kontrastem 1000:1, co zapewnia dokładne odwzorowanie kolorów i kąty widzenia wynoszące Poziomo: 178° / Pionowo: 178°.

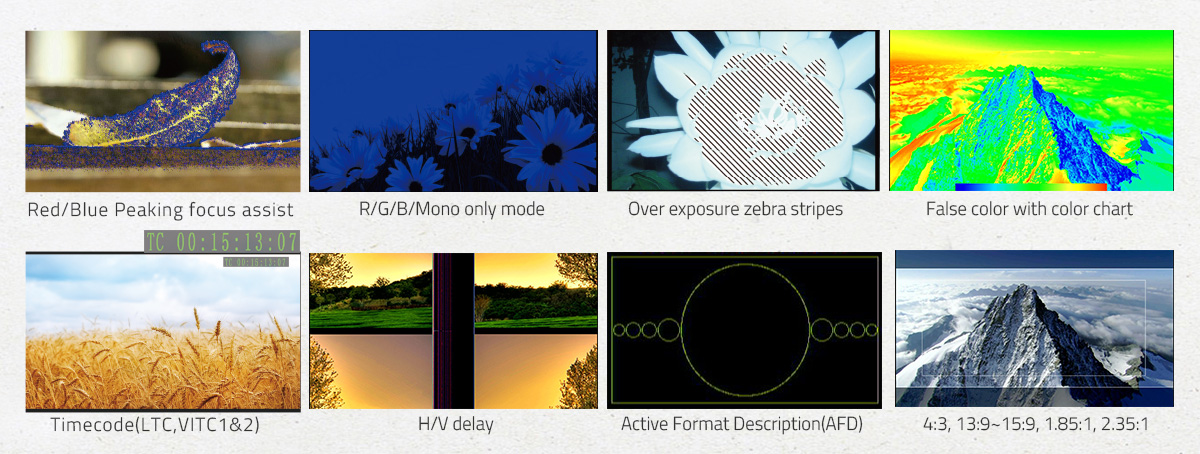

Peaking, tylko R/G/B/Mono, Zebra, fałszywy kolor:
Kod czasowy, opóźnienie H/V, AFD, znaczniki skali
Wieloformatowe wejście/wyjście:
S-1243F obsługuje:
Wejście 2K/3G/HD/SD-SDI×2
Pętla 2K/3G/HD/SD-SDI ×2
Wejście HDMI ×1
Pętla HDMI×1
Wejście YUV × 1
Wejście VGA ×1
Wejście CVBS × 1
Pętla CVBS × 1
Wejście RS485 UMD×1
Wyjście RS485 UMD × 1
Wejście RS232C UMD × 1
Wejście RS485 GPI × 1
Analogowe wejście audio L/R×1

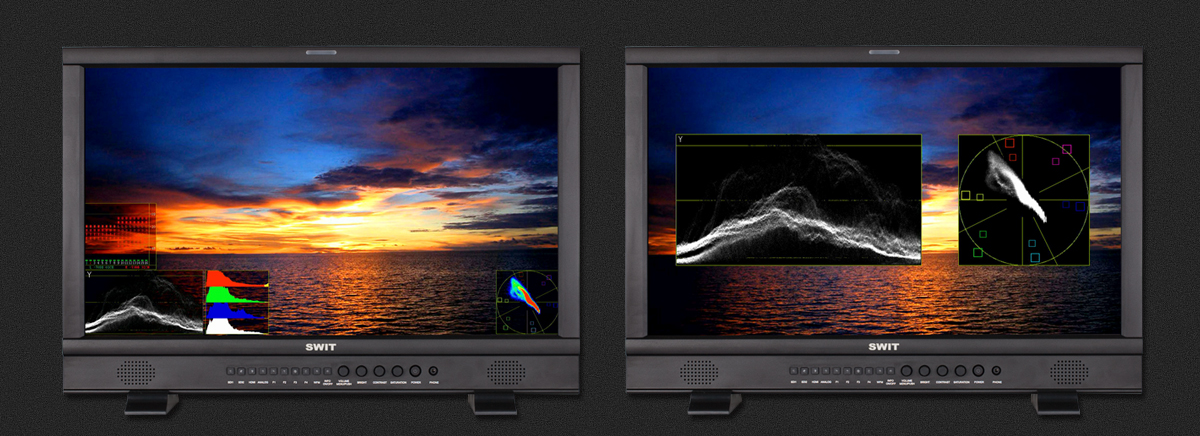

Wiele wzorców asystenta:
Monitor obsługuje wiele wzorców asystenta analizy wideo, w tym kształt fali (Y/Pb/Pr/R/G/B), zakres wektorowy, histogram (R/G/B/Y), które umożliwiają konwersję informacji o cyfrowej jakości wideo (jasność, kolor, nasycenie itp.) na wzory, które można wybierać i dostosowywać indywidualnie.

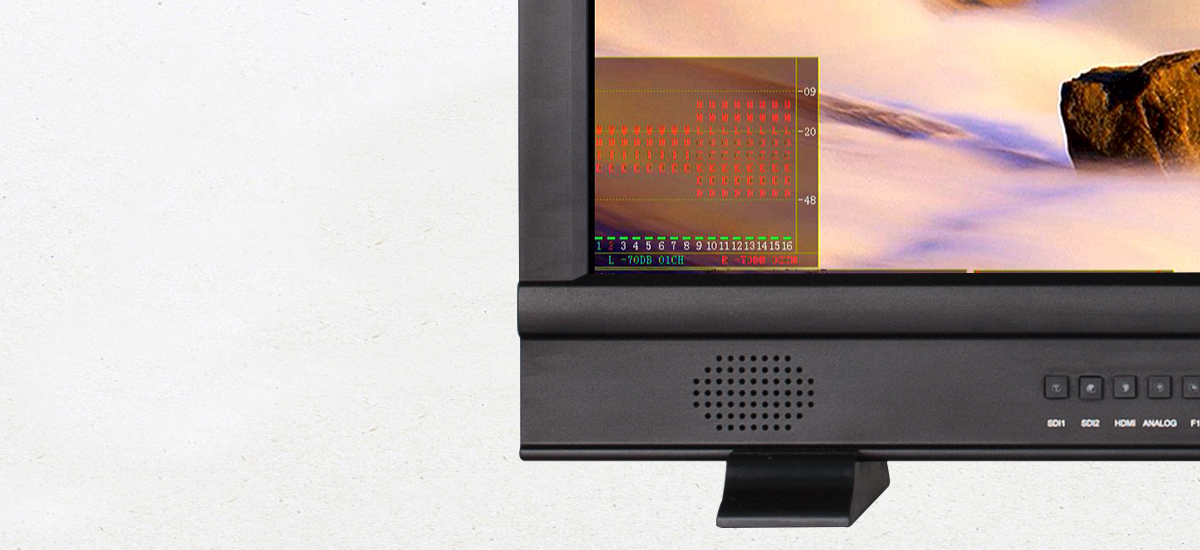

Wyświetlacz mierników:
S-1243F posiada również wbudowany wyświetlacz mierników audio SDI-16ch i HDMI-8ch, który wyświetla informacje o alarmach nieprawidłowego dźwięku, a użytkownicy mogą wybrać dowolny 2-kanałowy dźwięk do wyjścia przez gniazdo 3,5 mm lub głośniki.
Wyświetlacz UMD:
Monitor obsługuje wyświetlacz UMD i Text-Tally protokołu TSL 3.1/4.0 z wyborem adresu TSL 1-126 i wyświetlanymi maksymalnie 8 literami. Wejścia UMD są dostępne przez port RS485 lub RS232C, a wyjścia przez port RS485.
Kalibracja kolorów:
S-1243F umożliwia dokładną kalibrację kolorów 17x17x17 3DLUT i obsługuje importowanie własnych plików kostek 3DLUT za pomocą pamięci USB. Monitor ma również wbudowane dzienniki kamery do tablic LUT konwersji Rec 709, w tym Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm.
Standardowy port USB:
Monitor zapewnia standardowy port USB do aktualizacji oprogramowania układowego i wiele źródeł zasilania, w tym 4-pinowe gniazdo XLR z wejściem zasilania DC 11-17V oraz płytkę montażową V-mount lub Gold. Istnieją trzy kolory świateł TALLY: czerwony, zielony i żółty, a użytkownicy mogą zdefiniować piny portu RS485 do ich sterowania.

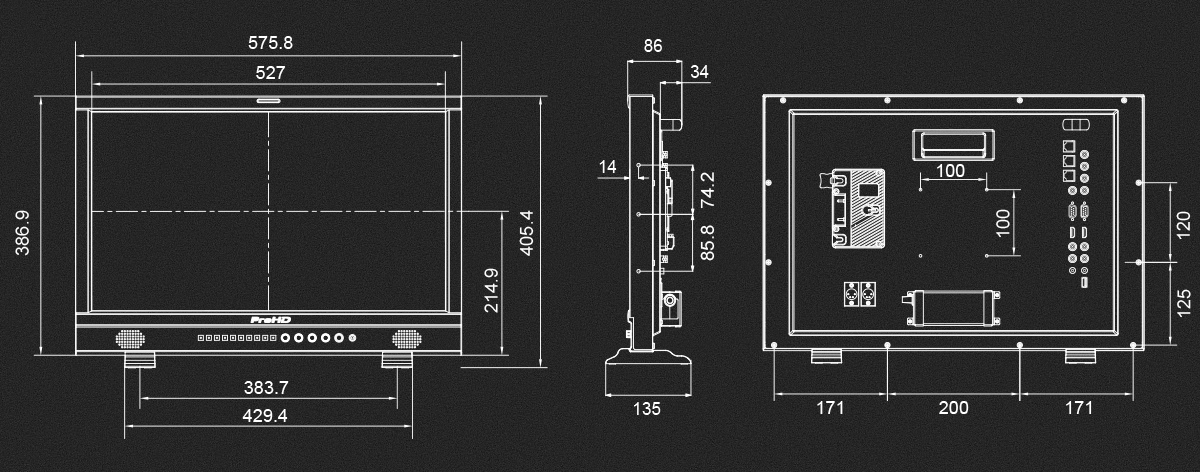

Wymiary:
W zestawie:
- Stopy do biurka
- Zasilacz AC-DC
- Płytka S-7004S (mocowanie V) lub S-7004A (mocowanie Gold)
